Дом с «продолжением» на пленере – кроем металлочерепицей

автор статьи Бутусов А. Х.

В 2010 г по проекту коттеджа СОКОЛ разработанного в бюро ИНВАПОЛИС, началось строительство в Тверской области.

Ранее был размещен отчет о возведении «коробки» дома с кратким описанием последовательности работ, времени и стоимости строительства.
Напомним, что работы по подготовке участка и закупке строительных материалов начали в середине мая, а закрыли «коробку» в конце сентября.

Общая стоимость подготовительных работ, строительства и материалов составила 900000 рублей, на все этапы строительства в «чистом» времени ушло 3 месяца.

Для тех, кто уже строит или еще только собирается построить дом СОКОЛ, продолжаем публикацию статей о текущих этапах его строительства.

В этой статье даем очередной отчет с краткой информацией о монтаже финишного покрытия готовой «коробки» металлочерепицей.

Итоговая стоимость металлочерепицы, сопутствующих материалов и деталей – 110 000 рублей, стоимость монтажных работ – 50 000 рублей, время кладки выхода кирпичной трубы камина, сборки металлочерепицы, монтажа вентиляционных выходов и лобовой доски – три рабочие недели.

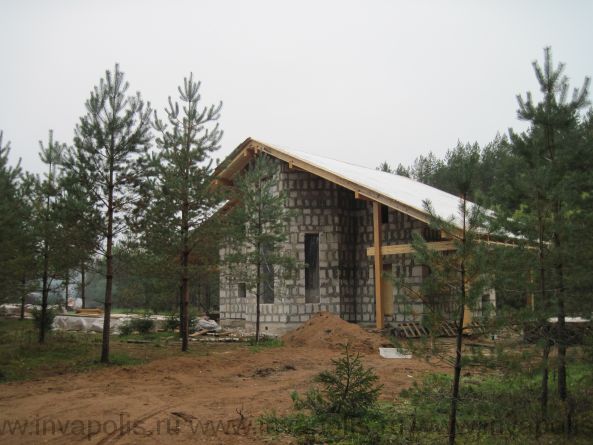

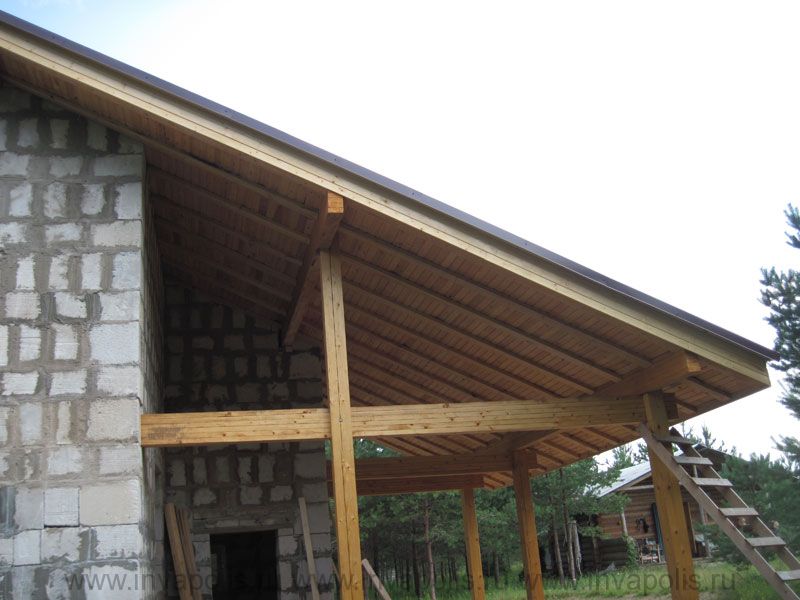

Работы строительного сезона 2010 г завершились монтажом деревянных конструкций кровли и покрытием поверхности сплошного дощатого настила рубероидом.

Обследование состояния кровли показало: конструкция выдержала сезонное испытание дождями и снеговой нагрузкой, правок и ремонта не требуется - можно монтировать финишное покрытие. Начали эти работы с выполнения контрольного промера геометрии кровли. По промерам в фирме выполнили чертеж точной раскладки листов металлочерепицы, посчитали потребность в материалах и составили заказ. Через две недели листы черепицы, коньковые, ветровые элементы, гидроизоляционная мембрана, детали вентвыходов и саморезы были доставлены на стройку.

За это время строители подготовили лестницу, смонтировали воздуховоды из помещений санузлов и кухни и выполнили заготовки деталей лобовой и ветровой обшивочных «досок» из вагонки и брусков, смонтировали двойную брусковую обрешетку по гидроизоляционной мембране и вывели через конструкцию крыши дома на проектную отметку кладку кирпичной трубы камина.

Монтаж металлочерепицы выполняли в соответствии с указаниями и требованиями фирмы изготовителя.

Подъем листов производили с помощью лаг, установленных от земли до края крыши дома. Монтаж начали с укладки листов по длинной части левого ската кровли. Нижний лист ската выровняли по карнизу и краю крыши и начерно закрепили саморезом, оставив вынос листа снизу и с краю около 50мм для возможности монтажа под ним лобовой доски, после этого подняли, пробно приладили лист над ним и выровняли оба листа относительно конька крыши дома. Далее подложили справа от него последовательно два коротких листа верхнего ряда. Затем – справа налево с нахлестом левых листов на правые продолжили монтаж листов по длинному скату кровли

После укладки крайней пары нижнего и верхнего листов приступили к установке вентиляционного выхода из помещения кухни. Очертили и вырезали на металлочерепице по шаблону на уровне воздуховода отверстие. Через прорезанное в конструкции крыши отверстие присоединили детали вентвыхода (труба изолированная + труба гофрированная) к воздуховоду из кухни. Затем верхнюю часть вентвыхода прикрепили к металлочерепице саморезами. Далее в том же порядке смонтировали листы металлочерепицы справа налево по правому скату крыши,  ведя параллельно с укладкой листов крепеж коньковых элементов. После того, как все листы были смонтированы, закрепили по ее наклонным краям ветровые элементы и смонтировали лобовые доски из вагонки.

Подводя итоги строительного опыта этого этапа, можно сказать, что встречающиеся при монтаже трудности стыковки и укладки листов металлочерепицы «вырастают» из неточной разбивки осей стен фундамента, ошибках в геометрии укладки коньковых балок и некачественно подготовленных поверхностей скатов крыши. Как правило, разница промеров по диагонали скатов, превышающая 20 мм, и отклонение плоскости скатов крыши более чем плюс-минус 5 мм, вызовут нестыковку листов металлочерепицы при монтаже. Поэтому советуем вести контроль над ответственными  этапами строительства дома. Кроме того, для уменьшения ошибок при сборке металлочерепицы, советуем заказать максимально длинные листы, т.к. чем меньше стыков, тем проще сборка. Заказывайте металлочерепицу в фирмах, гарантирующих хорошую геометрию листов, и, если позволят финансы - листы с максимальной толщиной металла и покрытия.

И еще: не забудьте проконтролировать качество металлочерепицы при ее приемке, обеспечить аккуратность ее разгрузки и правильность складирования.

Кровля прослужит дольше, если строители: сняли защитную пленку с листов металлочерепицы перед монтажом, перемещались по уложенным листам в мягкой обуви, наступая в прогиб волны, резку производили специальным инструментом, места срезов и сколов своевременно обрабатывали ремонтной эмалью, своевременно убирали металлическую стружку мягкой щеткой, саморезы крепили с необходимой и достаточной плотностью.
