СОСТАВ ГОТОВЫХ ПРОЕКТОВ ДОМОВ

С годами мы отработали «оптимальный / универсальный» состав рабочего проекта дома, необходимый и достаточный для строительства. Он несколько отличается от привычного "паспорт + АР + КР", информации в нём столько, сколько полагается, но подана она наиболее удобным для ведения работ способом.

Состав чертежей готового (типового) проекта дома или коттеджа обеспечивает успешное возведение дома именно в таком виде, как он показан на сайте. Готовые проекты домов бренда ИНВАПОЛИС состоят из разделов АР - архитектурный паспорт и СКР - строительно-конструктивный раздел, совмещающий архитектурные и конструктивные чертежи "рабочки", расположенные в порядке производства работ. Состав проектов домов и коттеджей, спроектированных по частному заказу, может отличаться от типового, так как эти проекты выполнены в соответствии с требованиями конкретного Заказчика.

В проекте подробнейшим образом разобрано всё нужное для качественного беспроблемного строительства «коробки» коттеджа с подготовкой под инженерные коммуникации. И нет ненужных подробностей и абстрактных узлов, "надёрганных" из каталогов типовых строительных решений, - они, конечно, зрительно придают альбому «солидность» и толщину, но зачастую совершенно бесполезны для строителей. Показано то, и только то, что действительно важно:

ПРИМЕРНЫЙ ОБЪЕМ ИНФОРМАЦИИ В ГОТОВЫХ ПРОЕКТАХ ДОМОВ

АР - АРХИТЕКТУРНЫЙ ПАСПОРТ готового проекта дома

Раздел АР содержит архитектурный паспорт готового проекта, - чертежи и визуализации для общего знакомства с архитектурой дома. Паспорт нужен для проведения строительного тендера, получения разрешения на строительство и для передачи проектировщикам инженерных разделов проекта: отопления, вентиляции, водопровода, канализации и прочего.

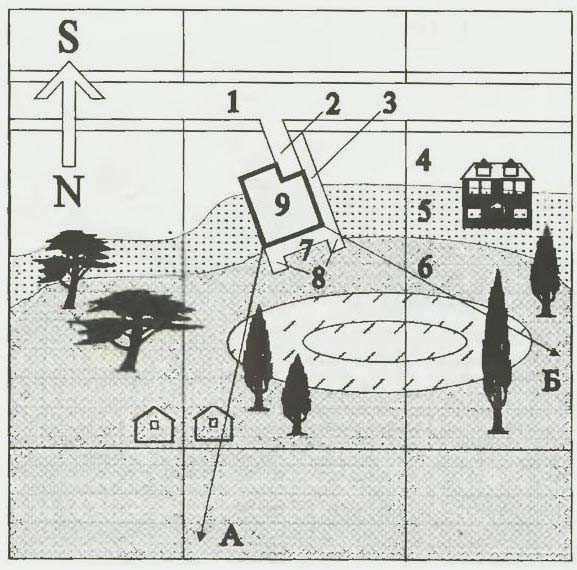

В раздел входят: Общие данные, записка, показатели; План размещения дома (при наличии габаритов участка и Вашем запросе на этот чертеж); План подземной части (подполья или подвала); Планы поэтажные с основными размерами, экспликацией и мебелью; План кровли; Фасады с основными габаритными размерами; Разрезы с основными габаритными размерами; Визуализация – общие виды дома

СКР - СТРОИТЕЛЬНО-КОНСТРУКТИВНЫЙ РАЗДЕЛ

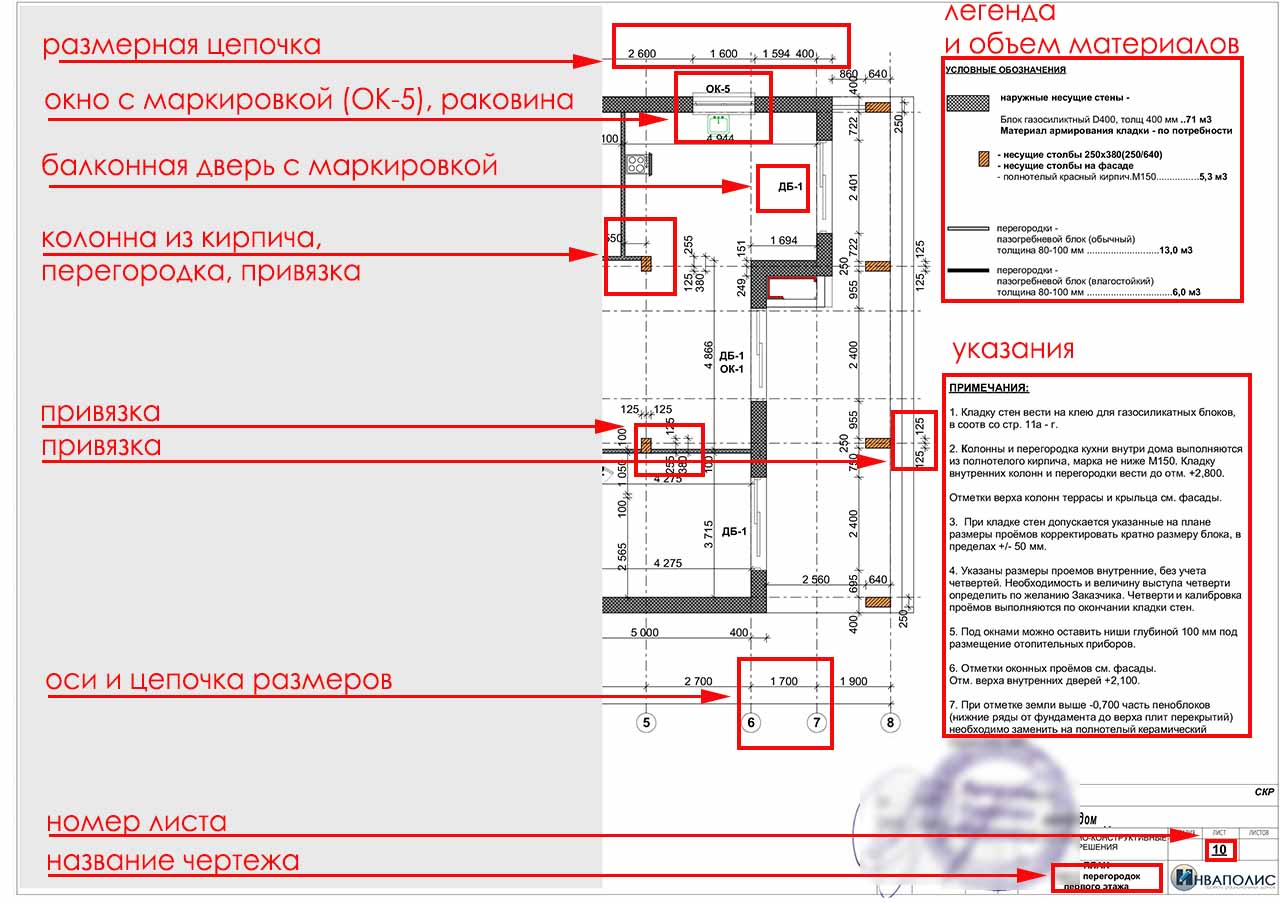

Раздел СКР предназначен для строительства. Он содержит точную и полную информацию о габаритах и конструкциях всех частей дома, предлагаемых строительных технологиях, конструктивных узлах, подсчёт строительных материалов и необходимые пояснения к каждому чертежу проекта. Чертежи строительного раздела готового проекта расположены в порядке возведения коттеджа: нулевой цикл, возведение стен, монтаж перекрытий, кровли, столярки и отделка. В чертежах есть информация о дымоходах, каналах вентиляции, канализации, размещении труб холодной и горячей воды. Для разводки и монтажа коммуникаций запроектирован технический приямок.

НУЛЕВОЙ ЦИКЛ – ЗЕМЛЯНЫЕ РАБОТЫ И ФУНДАМЕНТ

Подраздел содержит: План котлована; Основание фундамента; Несущие стены фундамента; Стены фундамента – визуализация; Схема ввода инженерных коммуникаций в дом; Перекрытие первого этажа; Узлы и сечения; Перекрытие первого этажа – визуализация; Ведомость материалов нулевого цикла

Большинство проектов бренда ИНВАПОЛИС комплектуются монолитным ленточным фундаментом до глубины промерзания грунта. Он универсален для различных грунтов и климатических зон, прост в изготовлении, и при его выполнении строителями любой квалификации возможно наименьшее количество фатальных ошибок. Если Вы намерены использовать другой тип фундамента, то наш проект может быть использован в качестве задания для него, т.к. геометрия и трассировка ребер жёсткости должны быть сохранены, а конструктивное насыщение может быть заменено в соответствии с вашим желанием или гидрогеологическими условиями на месте строительства. Разработать индивидуальный проект фундамента может фирма по месту строительства, либо наш инженер - конструктор (при наличии инженерно-геологических изысканий)

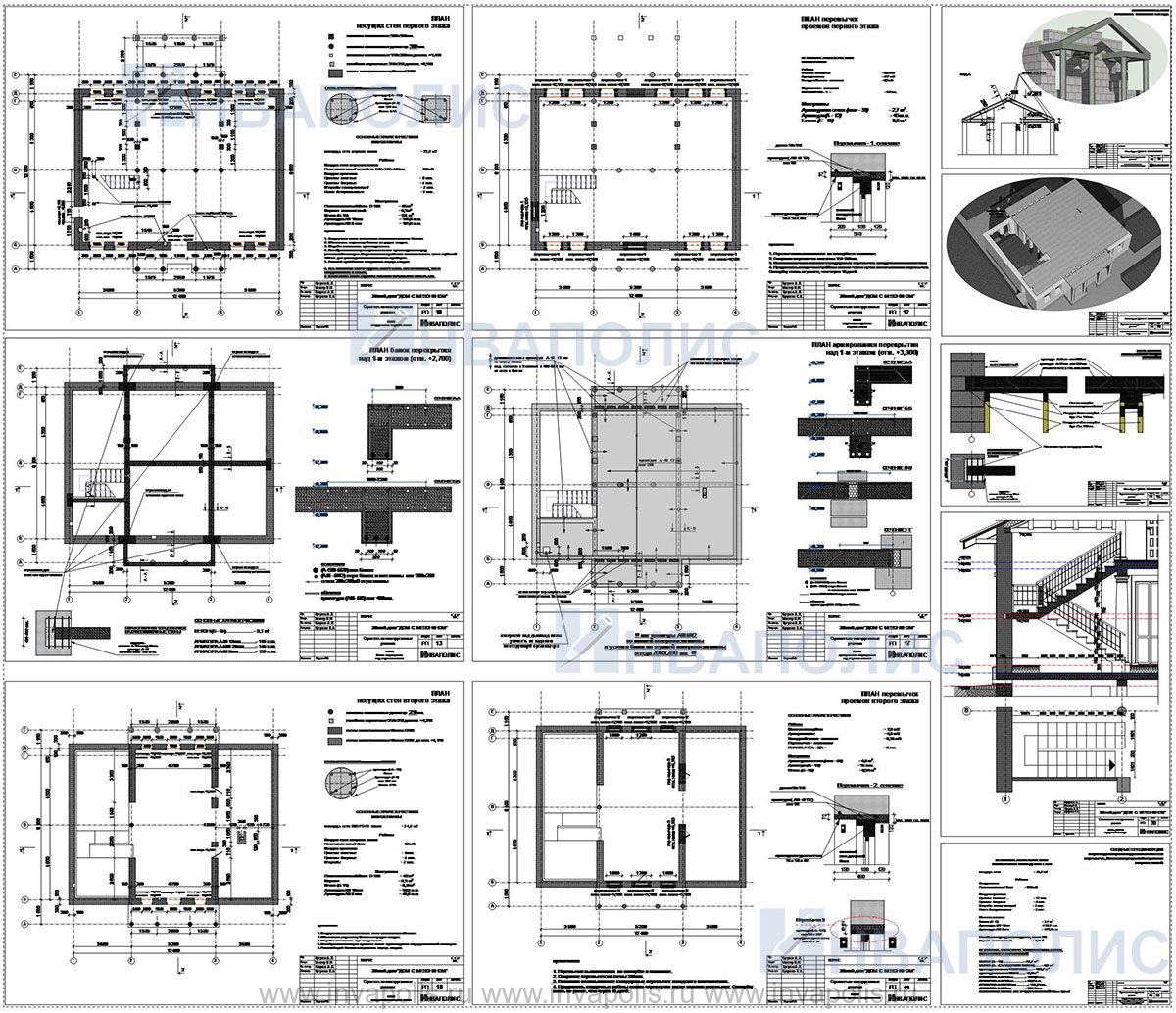

СТРОИТЕЛЬСТВО "КОРОБКИ ДОМА" - СТЕН И ПЕРЕКРЫТИЯ

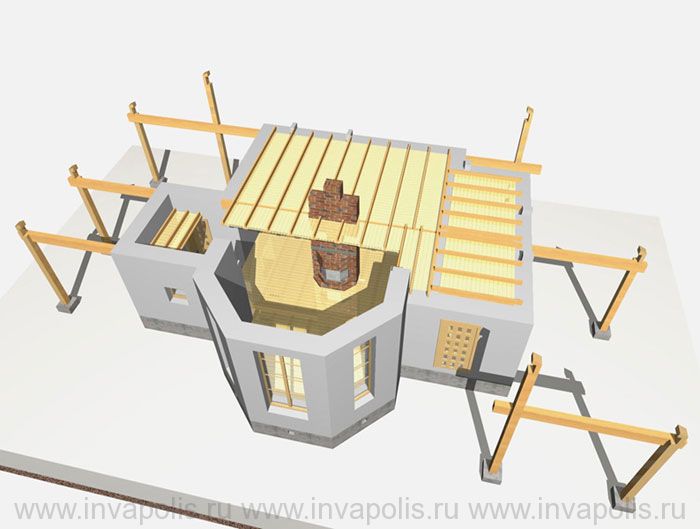

Подраздел содержит: Несущие стены первого этажа; Перемычки проемов первого этажа; Перекрытие мансарды; Несущие стены мансарды; Перемычки проемов мансарды; Узлы и сечения; Перекрытие и стены мансарды визуализация; Ведомость материалов стен и перекрытий.

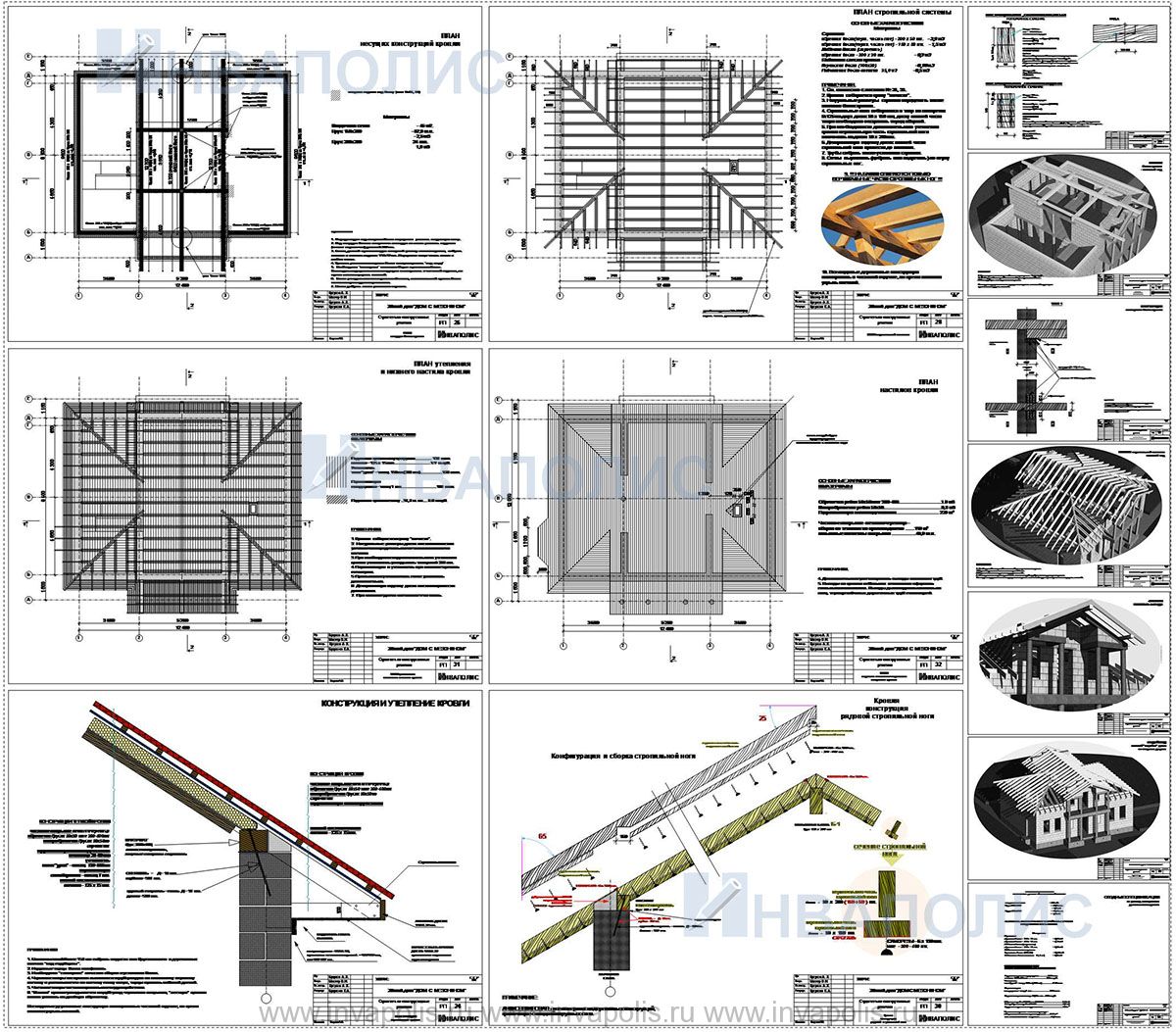

МОНТАЖ КРОВЛИ - БАЛОК, СТРОПИЛ, ПОКРЫТИЯ

Подраздел содержит: Несущие балки кровли; Балки кровли – визуализация; Стропильная система кровли; Конструкция стропильной ноги; Стропильная система кровли – визуализация; Конструкция и утепление кровли; Узлы и сечения; План настилов кровли; Ведомость материалов для монтажа кровли

ФАСАДЫ И РАЗРЕЗЫ

Подраздел содержит: Фасад главный; Фасад садовый; Фасад левый; Фасад правый; Разрез продольный; Разрез поперечный

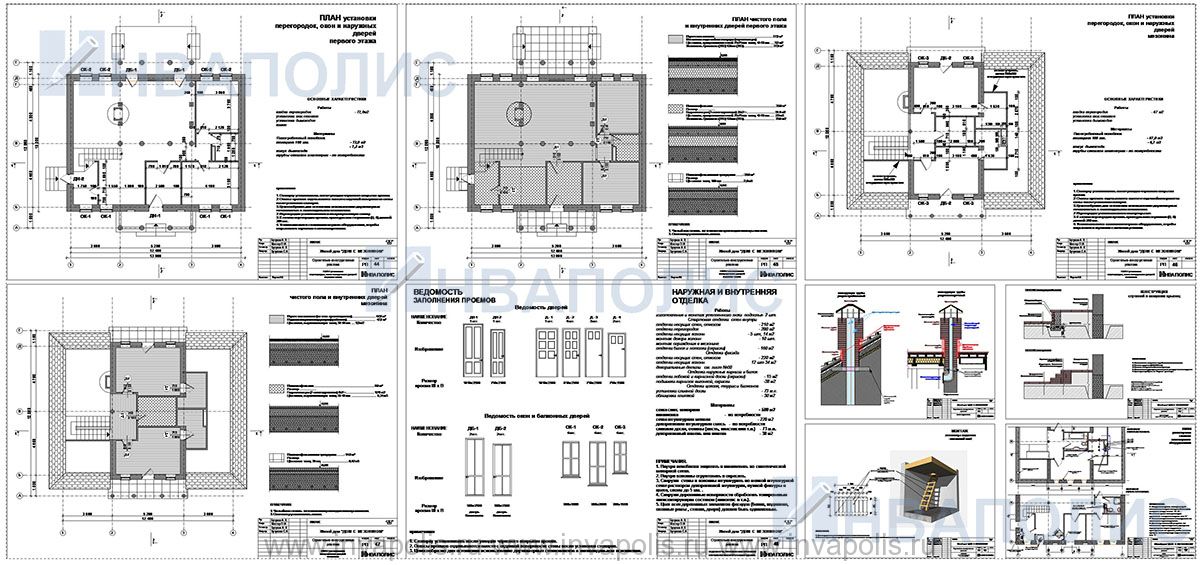

СТАРТОВАЯ ОТДЕЛКА

Подраздел содержит: Ведомость полов и дверей мансарды; Ведомость полов и дверей первого этажа; План лестницы; Разрез лестницы; План финишного покрытия кровли; План террас и мощения; Отделка ступеней террас и крылец; Ведомость наружных дверей и окон; Ведомость материалов стартовой отделки дома

ДОПОЛНИТЕЛЬНАЯ ИНФОРМАЦИЯ.

Количество чертежей и иллюстраций в проектах разная и составляет в среднем 45 - 100 листов. Состав заинтересовавшего Вас проекта мы высылаем по запросу.

Заказчику предоставляется авторская распечатка черно-белых чертежей проекта и иллюстраций на бумаге формата А4 (!! это не уменьшенные чертежи. Мы специально используем стандартные листы для облегчения Вам возможности копирования и распечатки при необходимости. Все детали и размеры достаточно крупные и хорошо видны). Кроме того, дополнительно могут быть предоставлены цветные иллюстрации проекта в электронной форме.

Возможен заказ дополнительного черно-белого или цветного экземпляра проекта.

В исключительных случаях по дополнительному договору возможен заказ проекта в электронной форме.
