ЛАВАДЖО-РИВЬЕРА – готовый проект одноэтажного гостевого дома с баней, подвалом и просторной террасой, для коллекции шале ЕВРОПЕЙСКИЙ. Коллекция включает четыре коттеджа (в том числе двухквартирник), баню, въездную сторожку и подсобный домик.

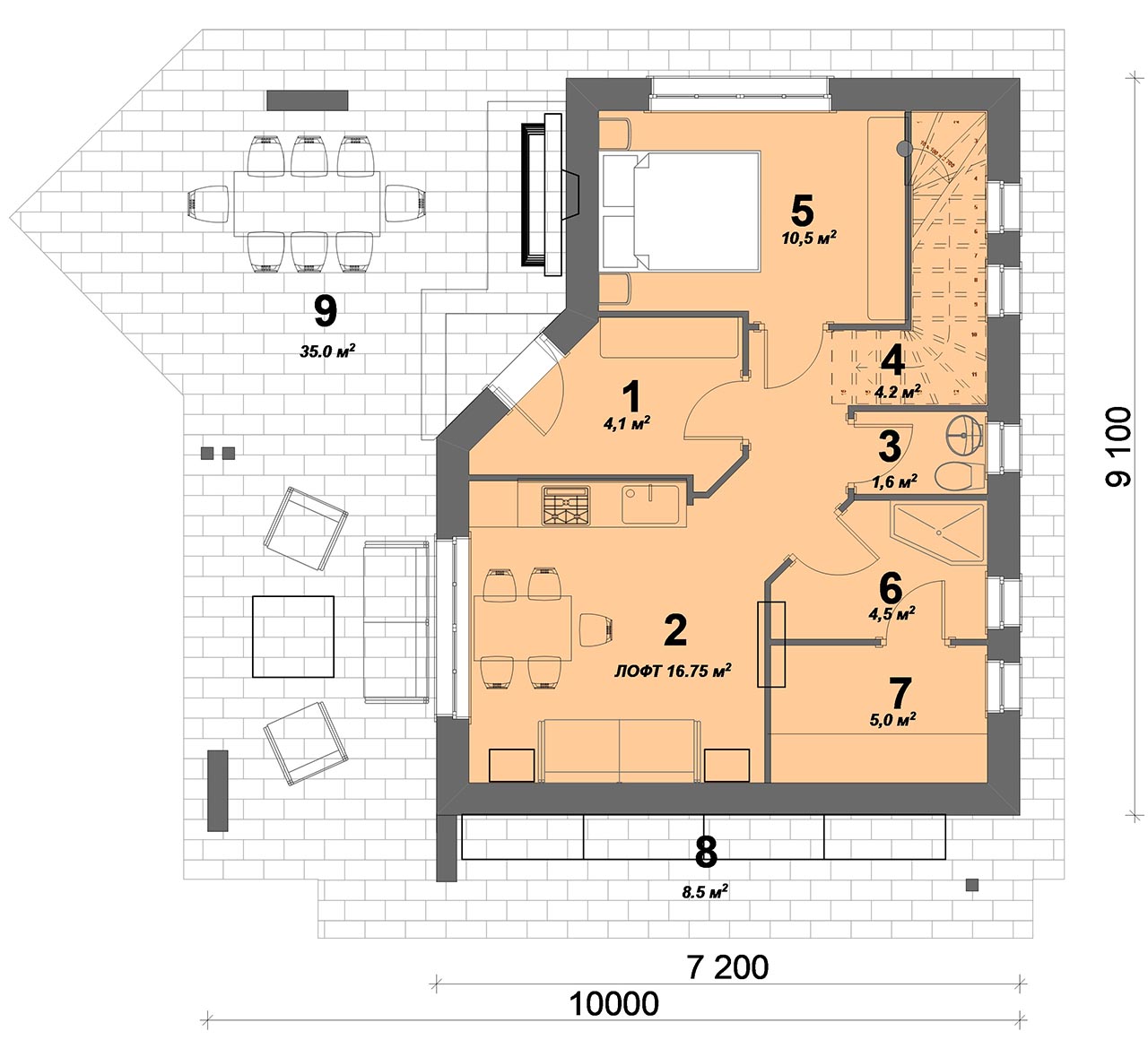

На первом этаже находятся жилые и банные помещения:
1. холл 4.1 м2, 2. лофт - общее пространство холла и комнаты отдыха 16.7 м2, 3. туалет 1.6 м2, 4. лестница 4.2 м2, 5. спальня 10.5 м2, 6. душевая, раздевалка 4.5 м2, 7. парная 5.0 м2, 8. дровяник 8.5 м2, 9. терраса с летней столовой, барбекю, диванной зоной отдыха 30.0 м2

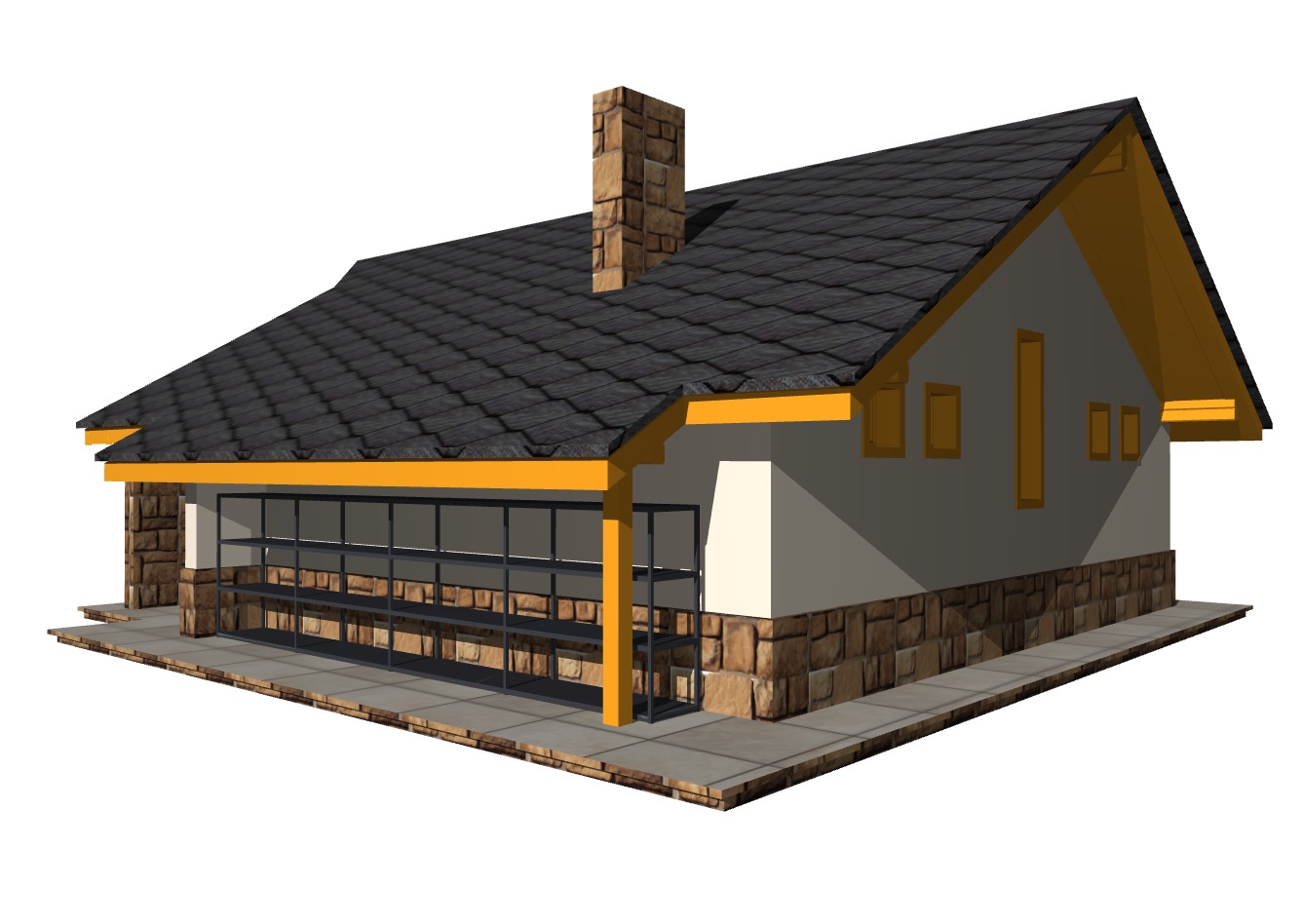

За правой стеной дома под свесом кровли размещена хозяйственная зона с местом складирования дров для бани и камина.
Зонирование этажа и его планировка продуманы с большой тщательностью, поэтому удалось без ущерба комфорту совместить необходимую обстановку гостевого дома и оборудование банных помещений. Планы удобны и практичны, помещения небольшие, но уютные. При необходимости есть дополнительная возможность устройства невысоких антресолей под крышей.
После банных процедур продолжение отдыха на террасе: здесь можно запечь шашлычок в печи камине и полакомиться им в летней столовой, с видом на живой огонь печи. Здесь же и отдохнуть в диванной с видом на участок.
Место складирования дров для бани и камина тоже в двух шагах -за правой стеной дома под свесом кровли.

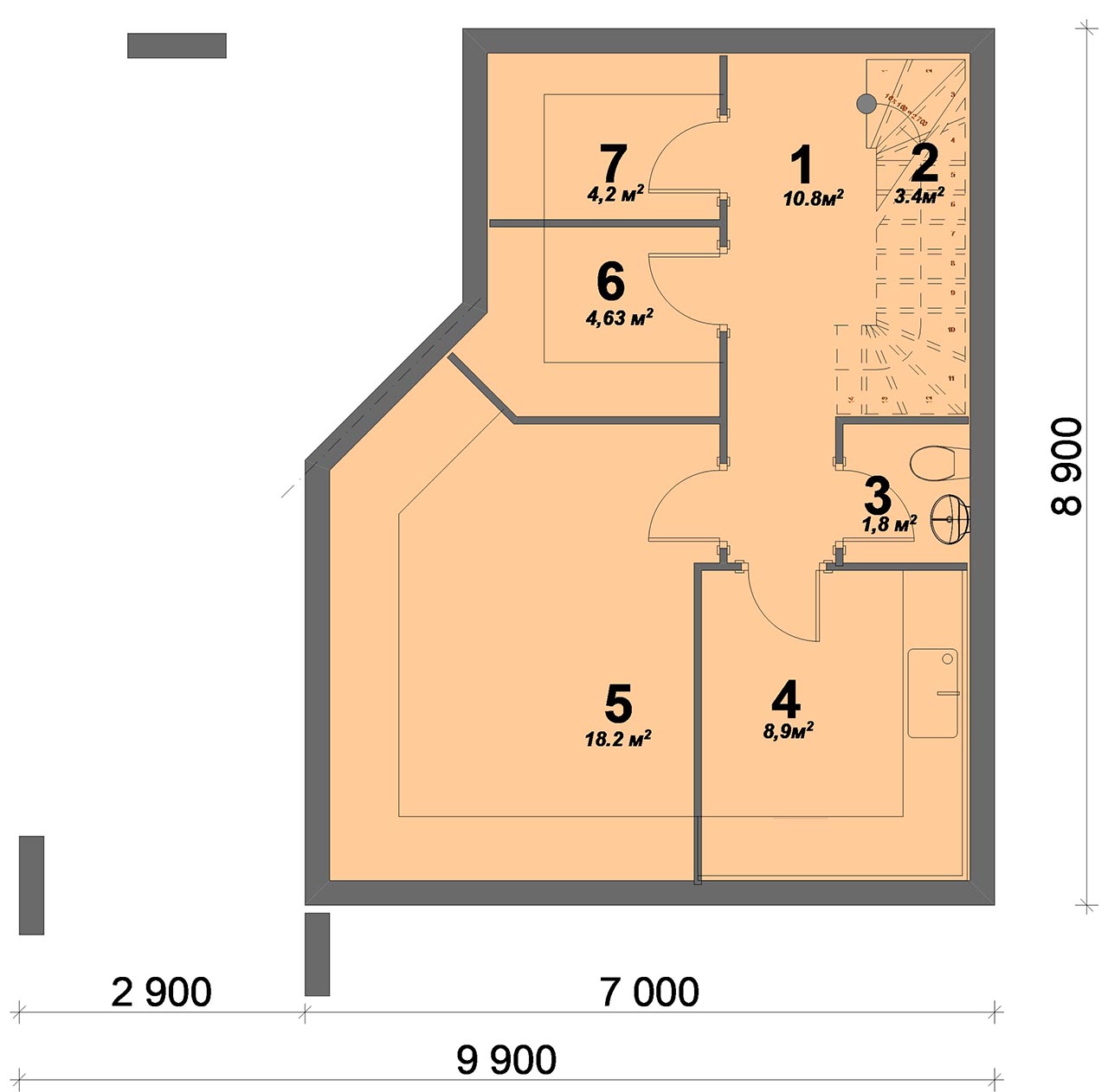

Спуск в подвал - из холла 1-го этажа. В подвале: 1. холл 10.8 м2, 2. Пространство под лестницей 3.4 м2, 3. туалет 1.8 м2, 4. хозяйственная комната, стирка, глажка, бельевая кладовая 8.9 м2, 5. мастерская 18.2 м2, 6. вещевая кладовая 4.63 м2, 7. продуктовая кладовая 4.2 м2.
Ввод - вывод инженерных сетей осуществлен через отверстия в стене фундамента, а разводка сетей проходит вдоль стен подвала с дальнейшей раздачей на банный этаж через отверстия в перекрытии.

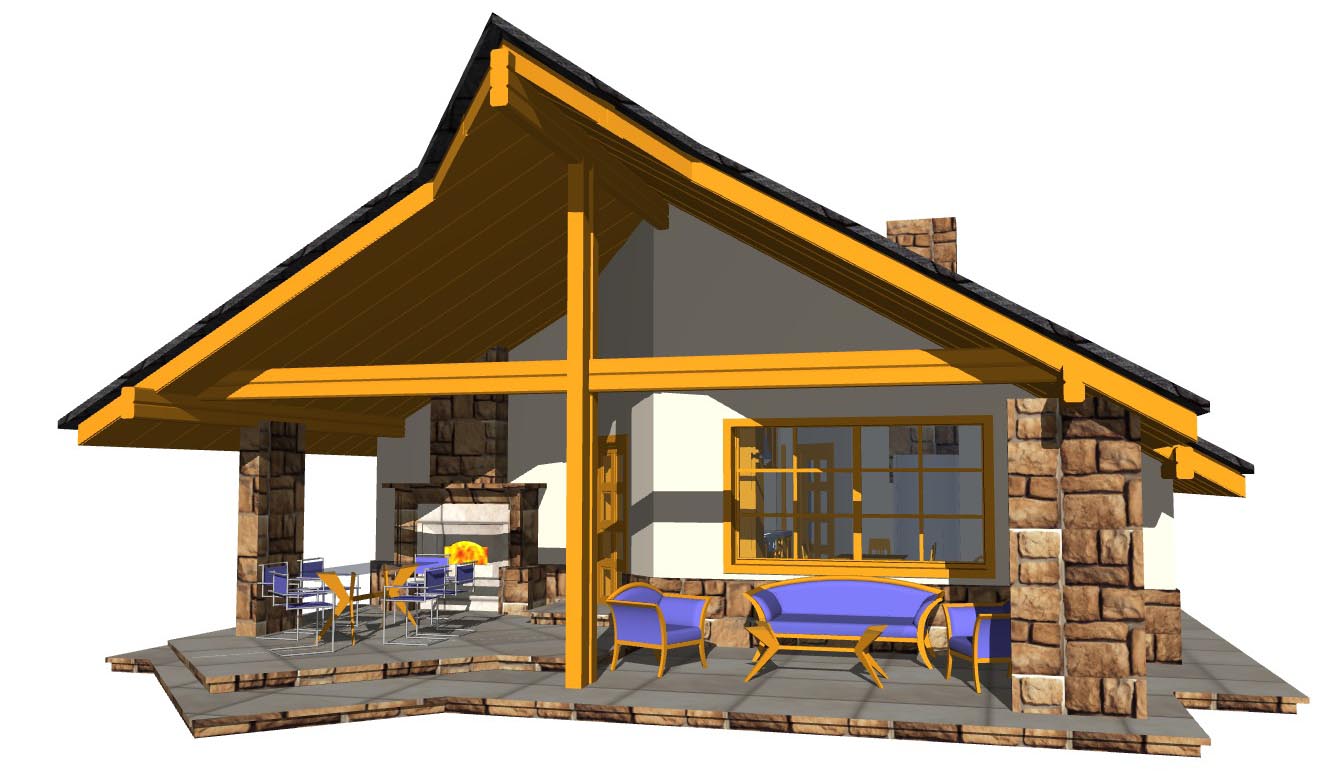

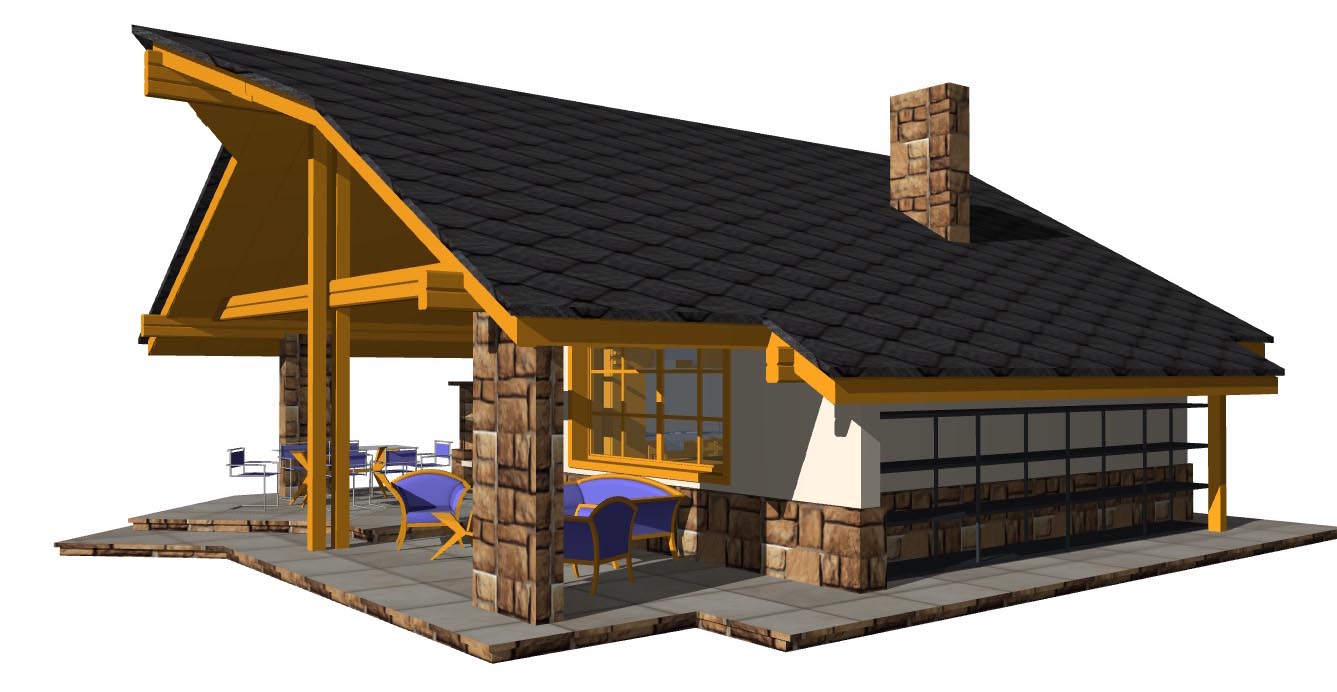

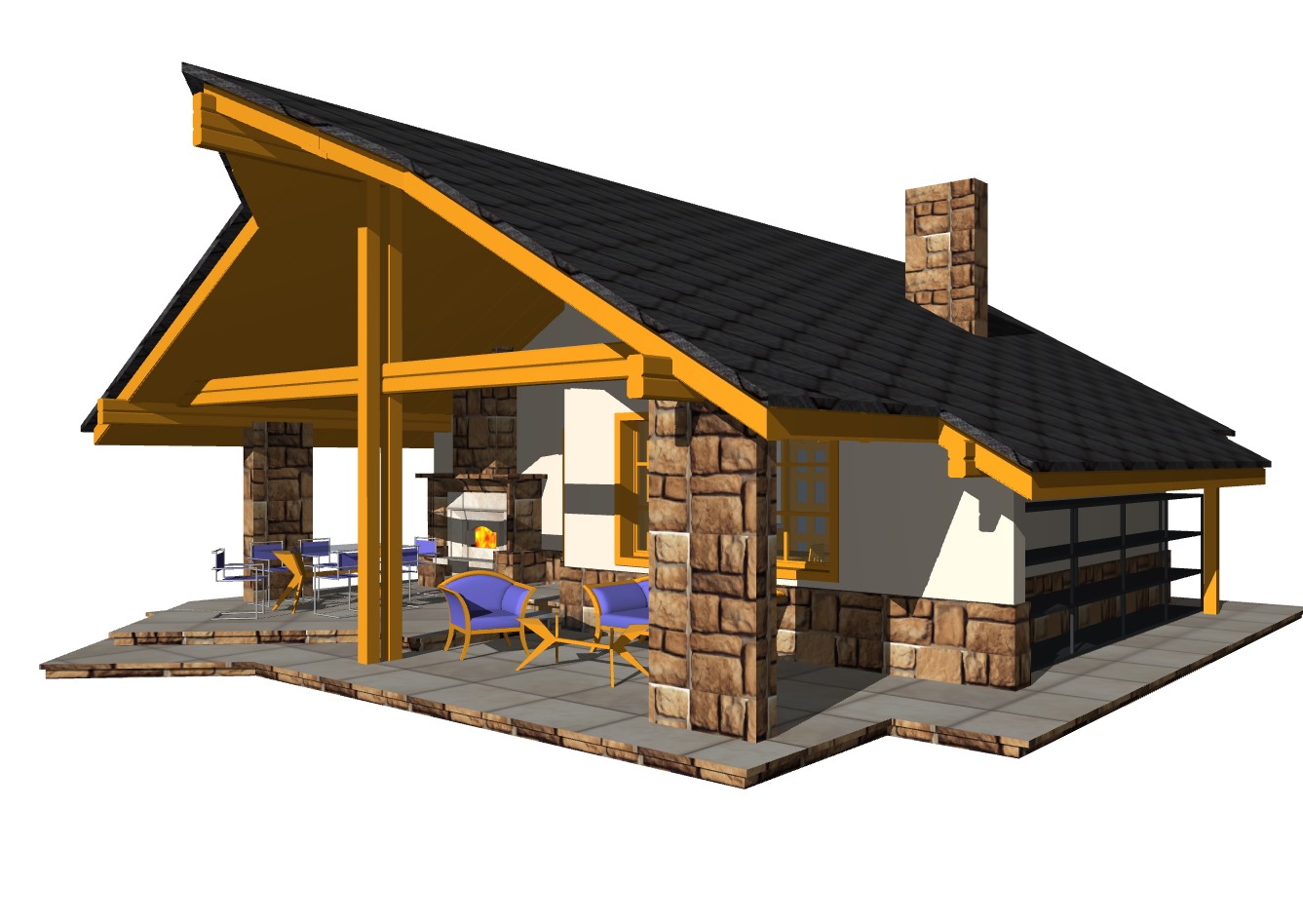

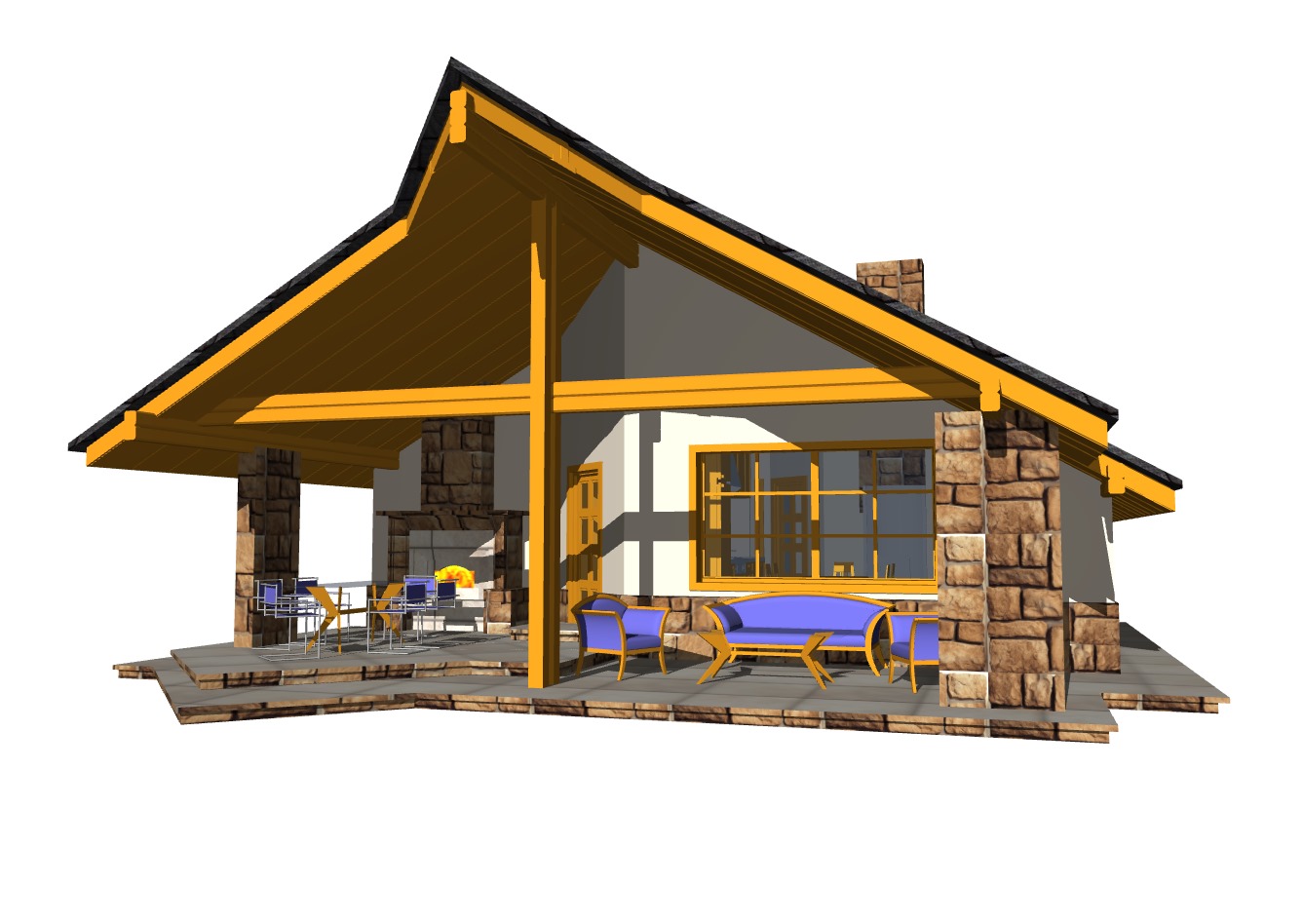

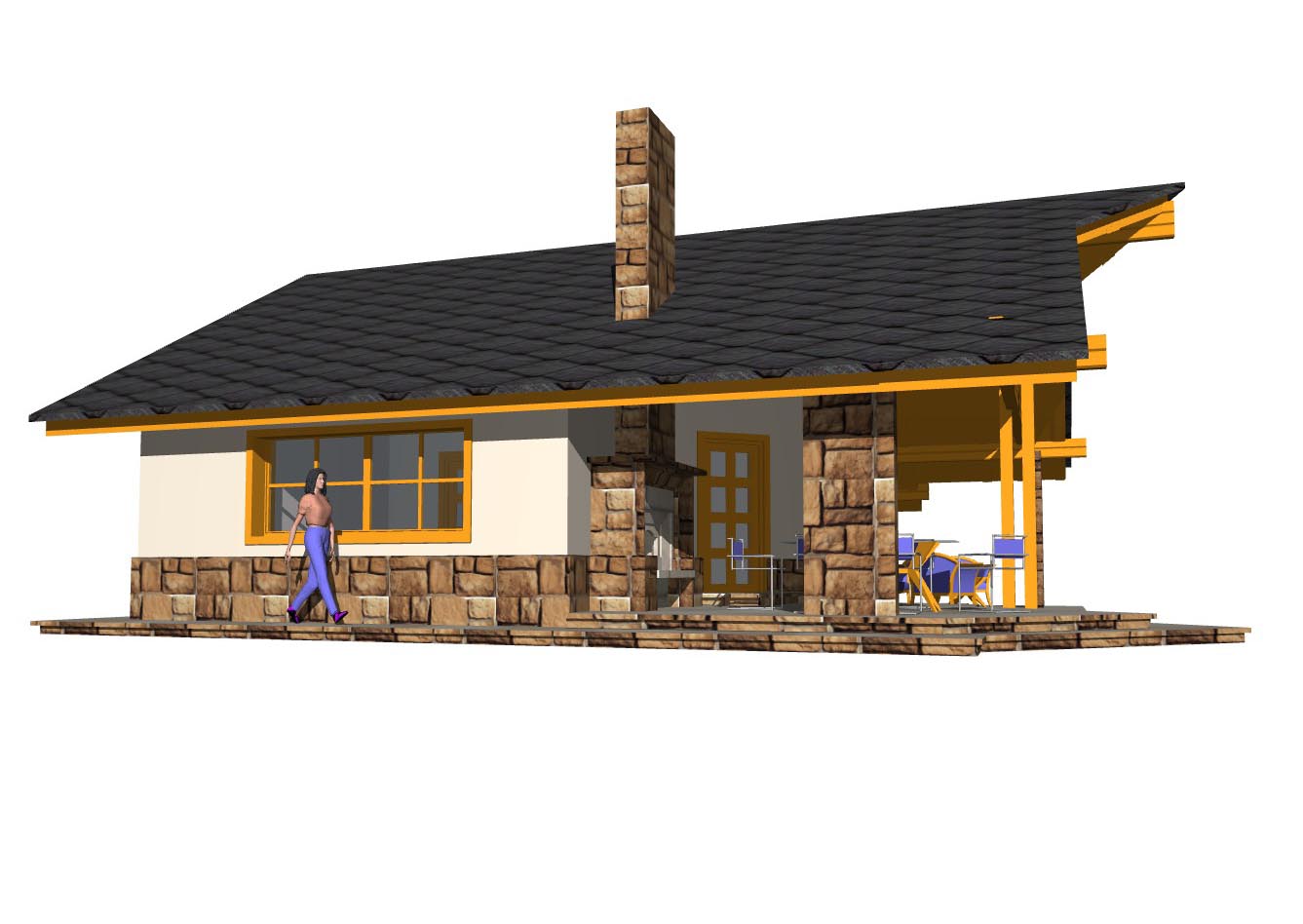

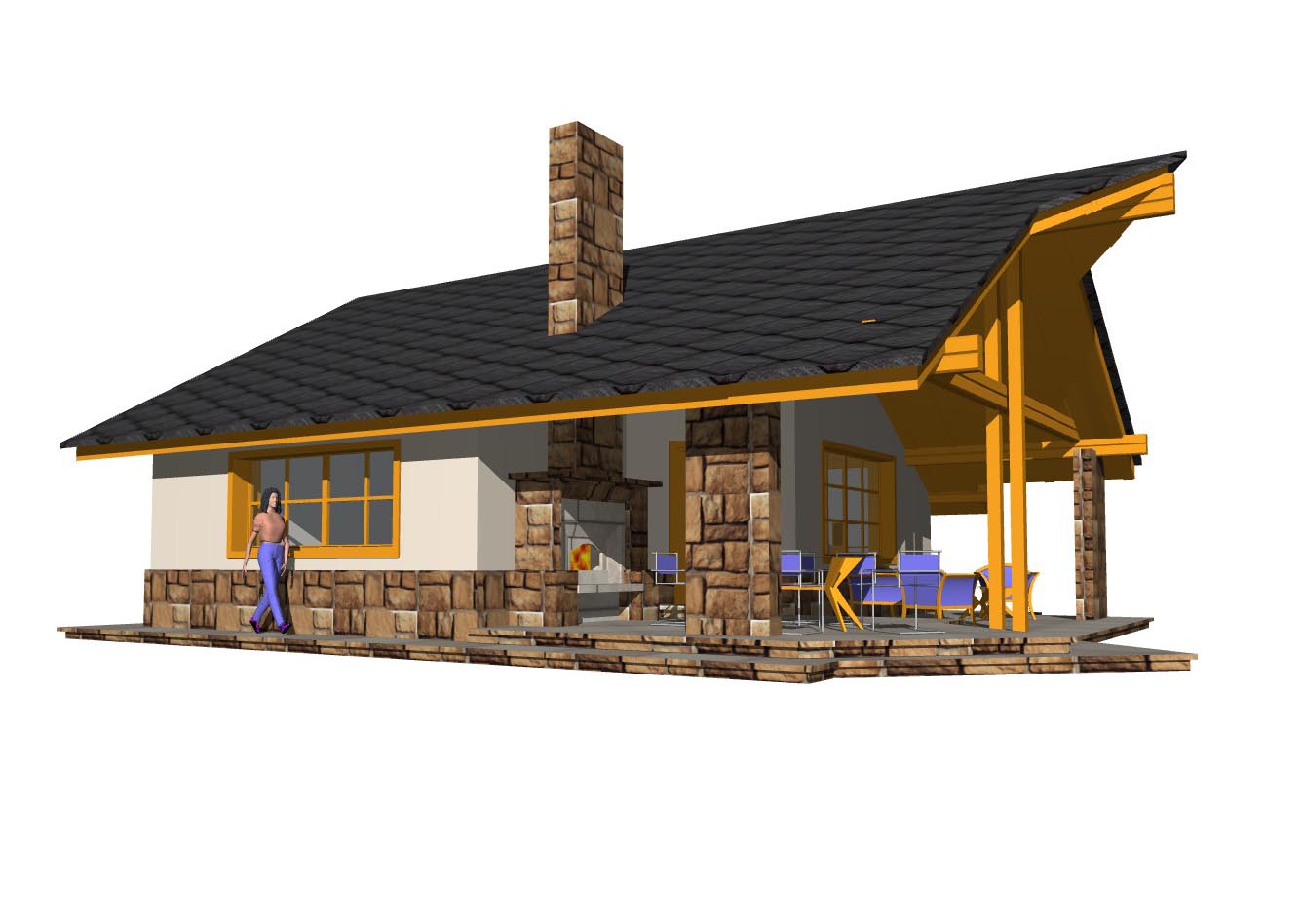

Гостевой дом с баней ЛАВАДЖО-РИВЬЕРА 47 м2 – яркий представитель стиля альпийского шале, характерном для всех представителей коллекции ЕВРОПЕЙСКИЙ.

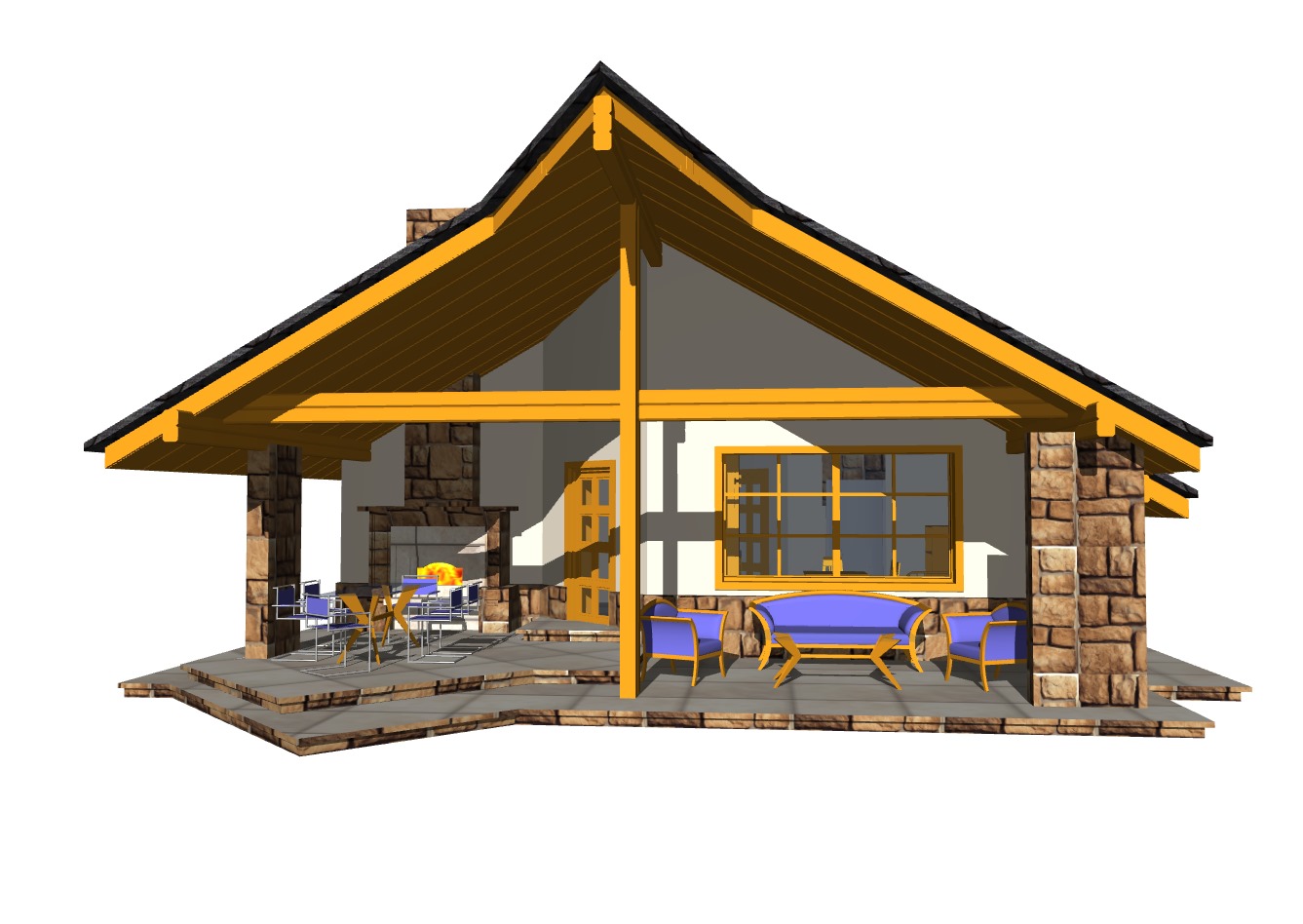

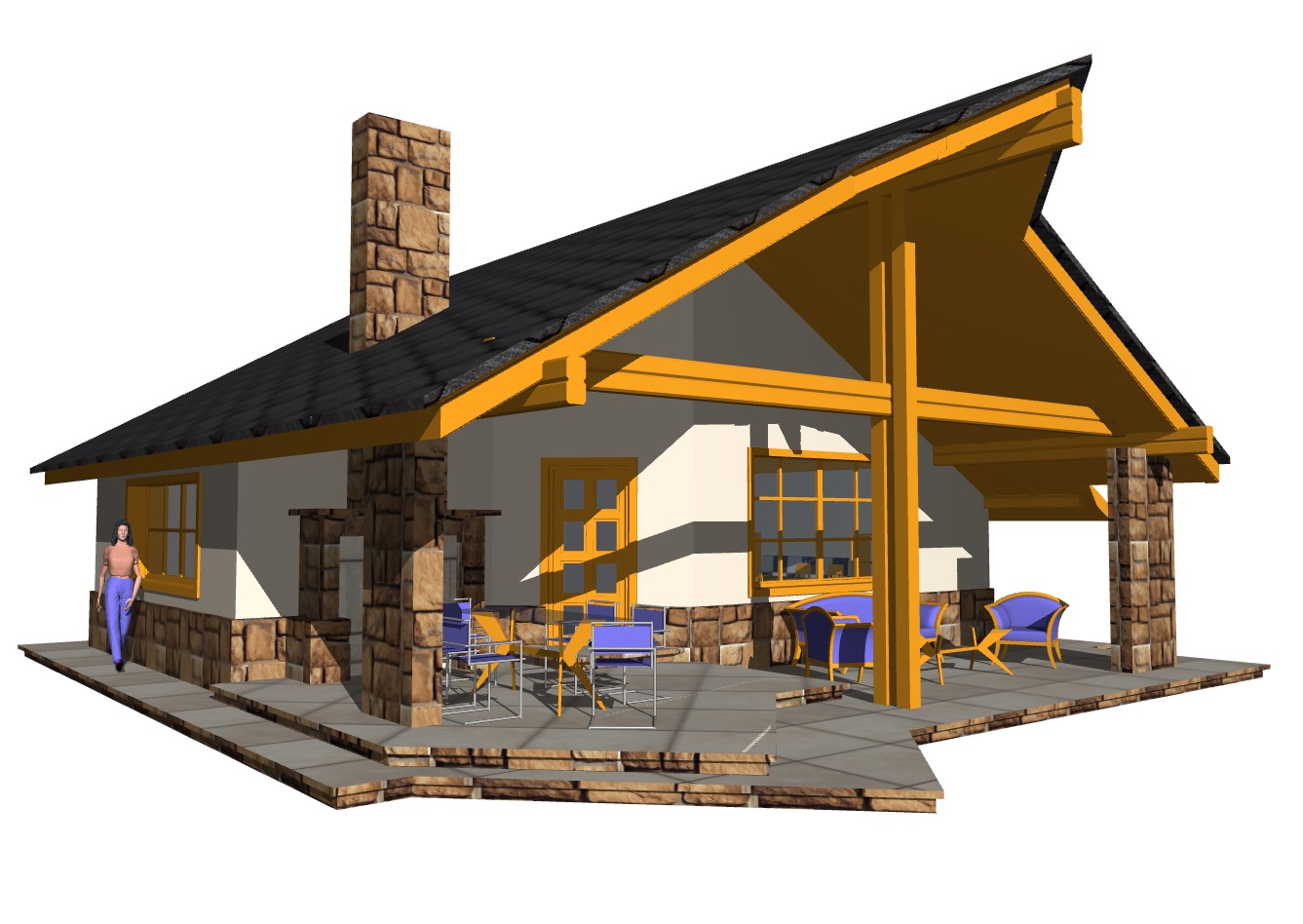

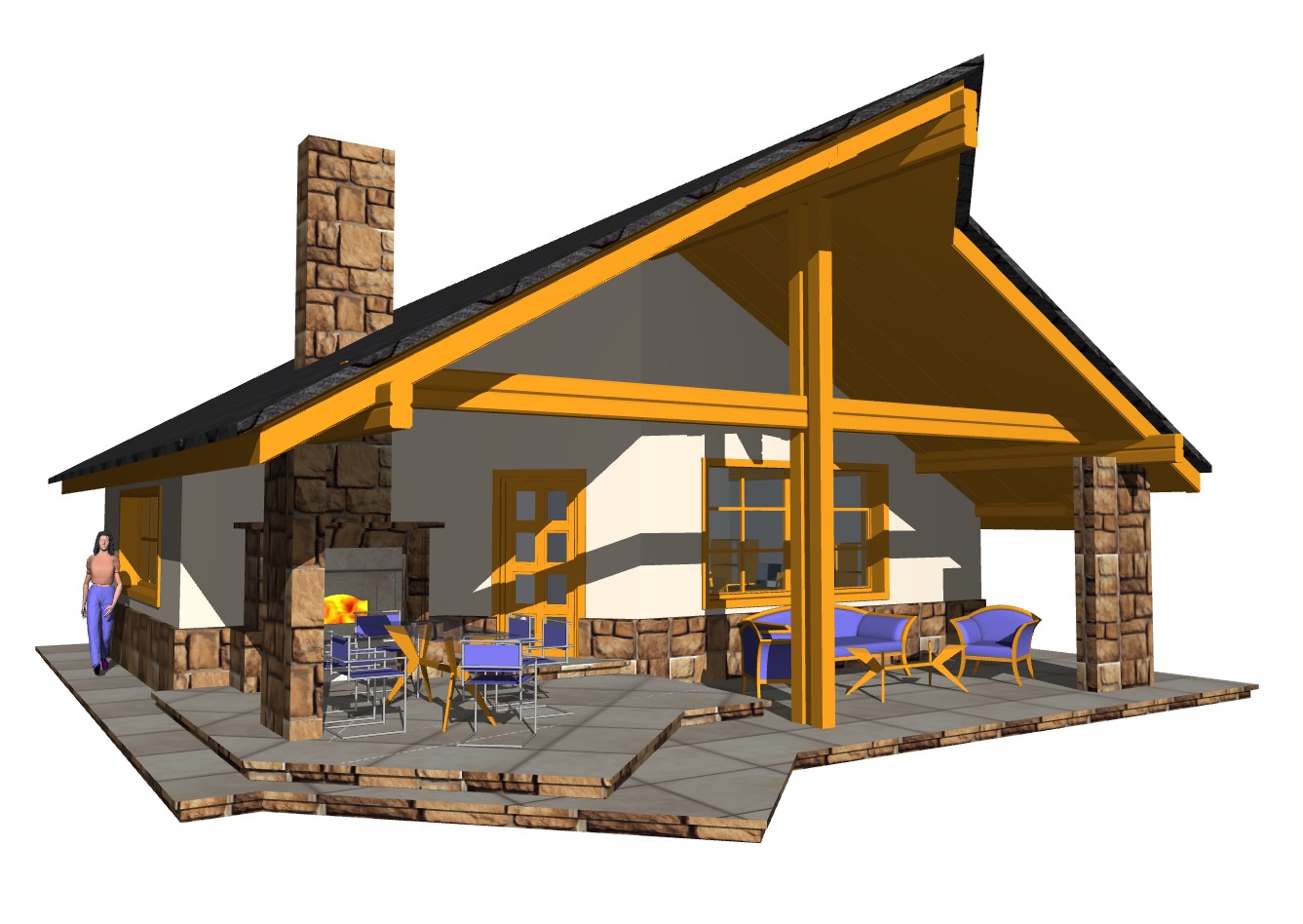

Пологая простая двускатная кровля, мощные деревянные балки, диагональная стена просторной террасы и крестообразный силуэт ее деревянных колонн и балок - детали архитектуры этой и других построек серии домов РИВЬЕРА.
Особенность дома – всего один вход, со стороны террасы. В соответствии с этой особенностью наилучшее место для дома на участке либо тыльной стороной к ограде, либо - правым фасадом, чтобы скрыть от взора хозяйственную зону дома.
Ориентация террасы – возможна по выбору в соответствии с особенностям участка и расположением на нем других сооружений усадьбы, наилучшая ориентация дома, террасой на юг, юго-восток или юго-запад. Минимальные габариты участка для этого дома 15 х 16 метров. Дом хорошо впишется не только в типовые участки прямоугольной формы, но, и в угловые, и в трапециевидные.
Планы свободны от несущих стен, конструктивный несущий каркас рассчитан на возможность перепланировок и увеличение первоначальных габаритов и площади. Функциональное использование этажей тоже может иметь варианты. В случае необходимости строительства на участках с трудной необычной формой, в планах заложена возможность приспосабливаться под любые условия. Проект можно легко адаптировать под требования вашей семьи и особенности участка.
Фундаменты супер - тонкие 250мм (позволят увеличить площадь подвала и сэкономить стоимость строительства), ленточные монолитные, утепленные по наружному контуру пенополистиролом 100мм. Разработан фундамент под камин и конструкция ж/б лестницы.
Пол подвала ж/б плита 100мм, утепленная пенополистиролом 200 мм.
Перекрытие подвала монолитное ж/б, толщиной 200мм, утепленное пенополистиролом толщиной 60мм.
Наружные стены из газосиликатных блоков толщиной 400мм, плотностью D500, прочностью В3.5. Перегородки из газоблока толщиной 75 мм.
Кровля двускатная, утепленная по контуру банного этажа, по деревянным балкам и наружным колоннам, с финишным покрытием из металлочерепицы.
Все конструкции выполнены с учетом будущего размещения инженерных коммуникаций.
Готовый проект одноэтажного с мансардой, подвалом и террасой гостевого дома с баней ЛАВАДЖО-РИВЬЕРА и состоит из трех разделов. На чертежах раздела архитектурные решения (АР 17 листов) представлен внешний вид дома и его планировочное решение, дан вариант отделки фасадов и обстановки помещений. Архитектурно-строительный раздела АСР на 48 листах содержат информацию о конструктивном устройстве перемычек, кровли, утеплении частей дома, конструкциям полов с указанием расхода строительных материалов. Кроме того, раздел содержит иллюстрации внешнего вида дома на ответственных этапах строительства. Раздел Конструктивные решения КР содержит 9 листов и информацию о конструкциях стен и пола подвала, конструкциях фундамента камина, лестницы, а также спецификации расхода материалов.
Цена готового (типового) комплекта чертежей - 30000 ₽
Пример готового проекта дома здесь... Состав комплекта может отличаться от примера.
Автор – МЕСТЕР Ольга Израиловна
Телефон: +7-916-142-9295
Email: invapolis@yandex.ru
Информация о порядке приобретения и доставке, образец договора на покупку проекта здесь...
Если доме что-то не устраивает, мы можем внести изменения в проект...
Общий прайс-лист на проекты домов и дополнительные работы здесь...
