АЛЬПИЙСКОЕ ШАЛЕ С 5 СПАЛЬНЯМИ И ШИКАРНОЙ ТЕРРАСОЙ

Previous Next

ОБЩИЕ ДАННЫЕ

Особенность проекта ШАЛЕ-РИВЬЕРА в том, что благодаря боковому расположению входной зоны главным может быть любой из двух его фасадов, в зависимости от нужной ориентации террасы.

S общая 197 м2
S жилая 140 м2
Спальни 5
Габариты 13 х 15 м

ПЛАНИРОВКА

Удобные и практичные планы рассчитаны на семью от двух до восьми человек. Каждая из пяти комнат может служить спальней для двоих, ведь в любой из них легко размещается большая двуспальная кровать и гардеробная зона.

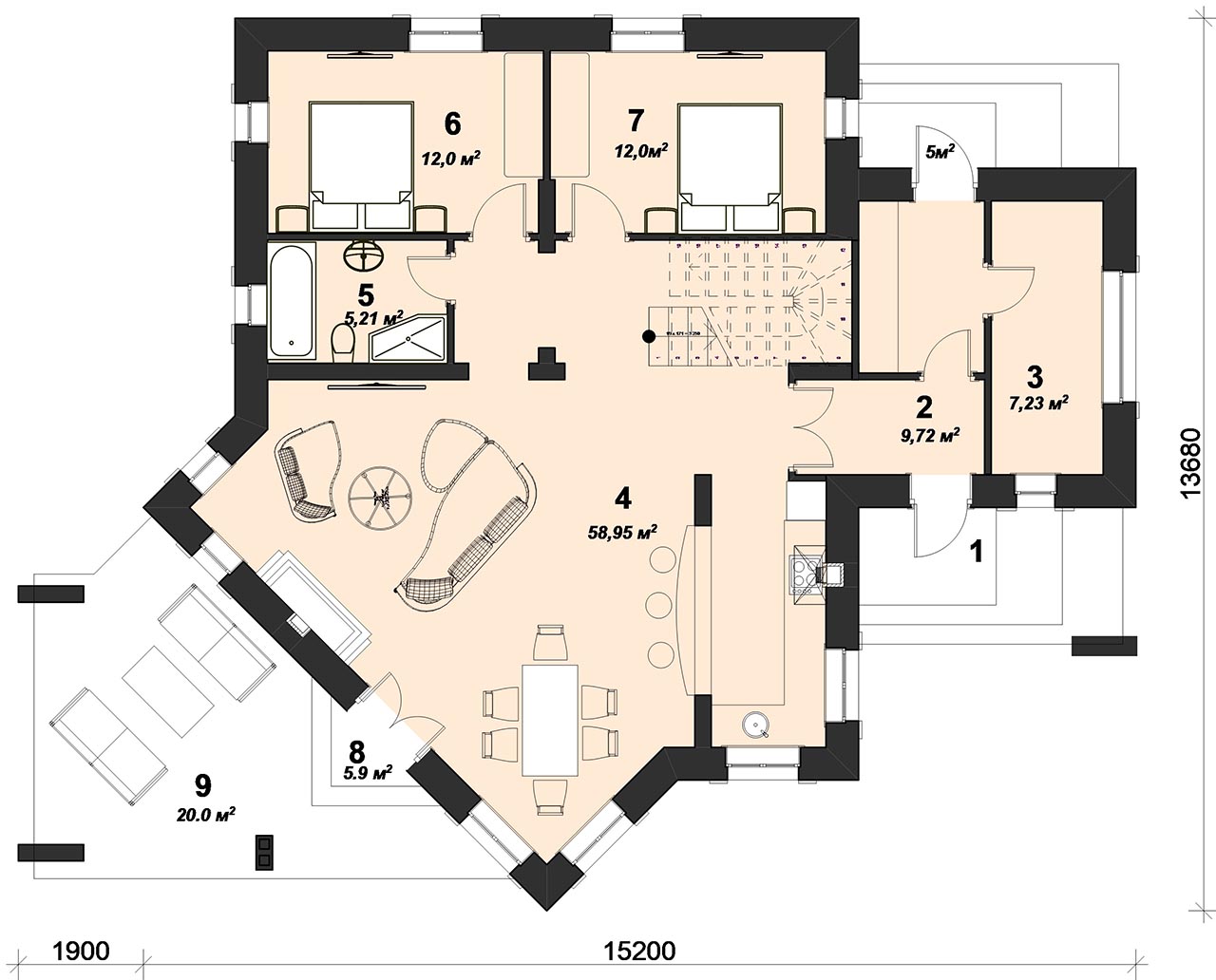

ПЛАН ПЕРВОГО ЭТАЖА

1. Крыльцо, лестница 5.0 м2, 1а. Крыльцо, лестница 6.0 м2, 2. прихожая, гардеробная 9.72 м2, 3. котельная, бойлерная 7.23 м2, 4. ЛОФТ - кухня, столовая, диванная, лестничный холл, лестница 61.57 м2, 5. ванная комната 5.21 м2, 6. спальня 12.0 м2, 7. спальня 12.0 м2, 8. лестница террасы 5.9 м2, 9. терраса 20.0 м2,

ОБЩАЯ ПЛОЩАДЬ ЭТАЖА 107 м2

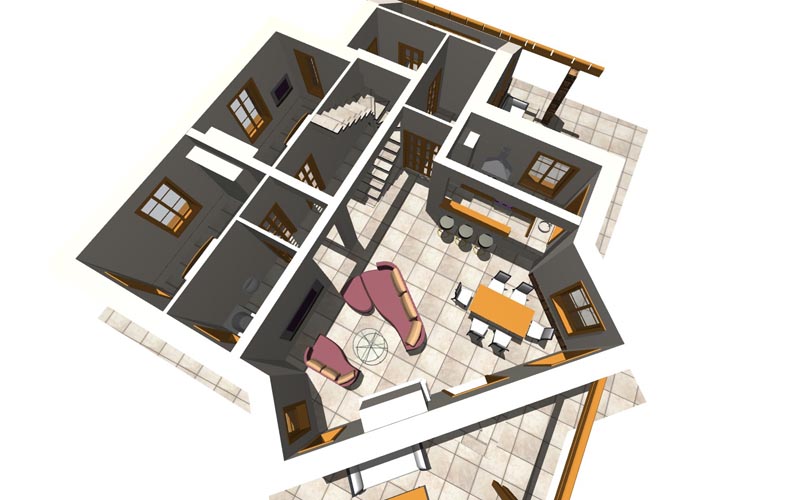

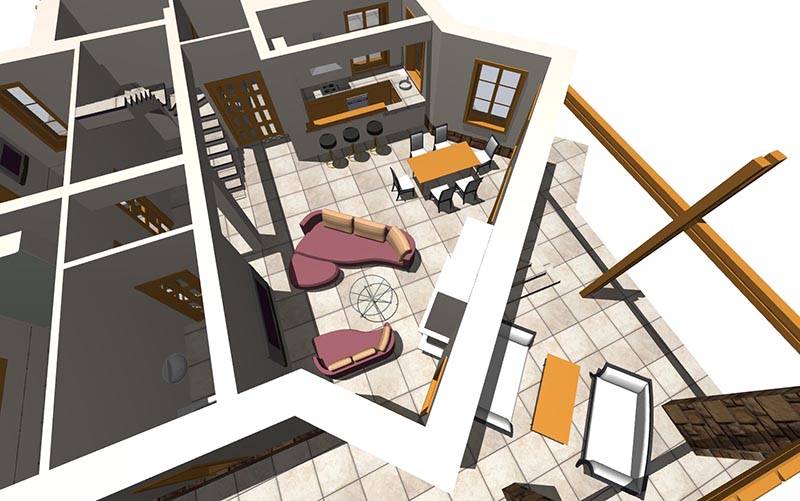

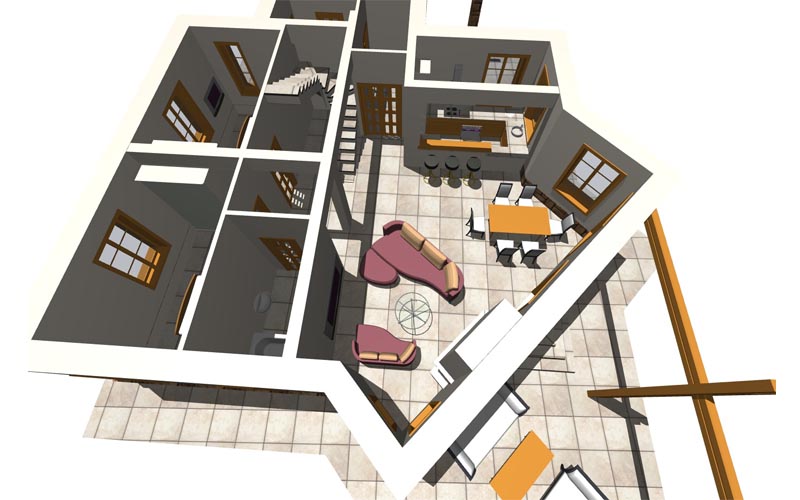

На первом этаже в лофте - едином общем пространстве - доминирует каминная, в треугольном эркере устроена гостиная с большим столом и здесь же, рядом - кухня со всем необходимым оборудованием и с барной стойкой для быстрых перекусов.

Между кухней и столовой – двустворчатая дверь для выхода на двусветную террасу. В диванной зоне организовано место для большого плоского ТВ. В удалении от шумной гостиной, запроектирована спальная зона из двух гостевых или детских. Здесь же лестница, с лестничной площадкой и удобными широкими ступенями.

Помещения хозяйской четы - в мансардном этаже.

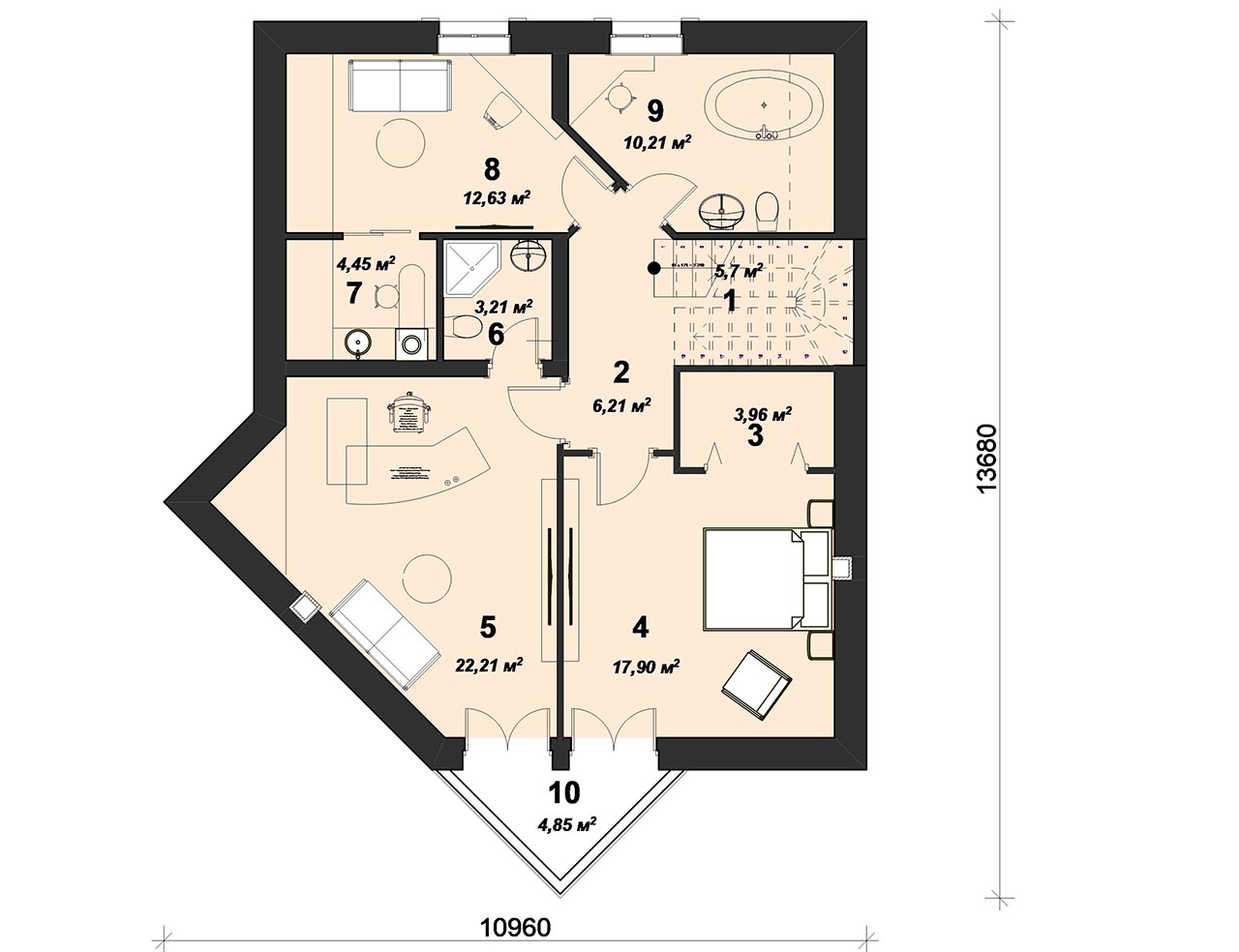

ПЛАН МАНСАРДНОГО ЭТАЖА

1. лестница 5.7 м2, 2. холл 6.21 м2, 3. гардеробная или санузел 3.96 м2, 4. спальня 17.90 м2, 5. спальня или кабинет хозяина дома 22.21 м2, 6.гардеробная или душевая 3.21 м2, 7. стирка, глажка, сушка, бельевая 4.45 м2, 8. спальня или кабинет хозяйки дома 12.63 м2, 9. ванная комната 10.21 м2, 10. видовой балкончик 4.85 м2.

ОБЩАЯ ПЛОЩАДЬ МАНСАРДЫ 86.88 м2

На этаже три комнаты. В одной, с выходом на треугольный видовой балкончик, - спальня с гардеробной, в другой, такой же просторной комнате, и тоже с выходом на балкон, устроен кабинет хозяина дома с помещением дежурной душевой. В третьей, поменьше, - будуар с примыкающим к нему небольшим помещением – хозяйственной комнатой для стирки, глажки и хранения белья.

Особое внимание следует обратить на ванную комнату- это светлое просторное помещение. В кровле прямо над овальной ванной прорезаны два больших световых окна - нежиться под ними в душистой теплой ванне будет приятно.

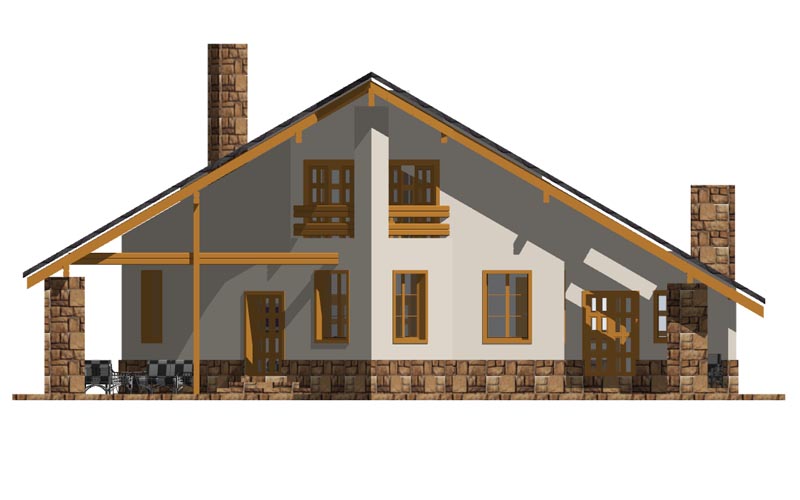

АРХИТЕКТУРА И СТИЛЬ

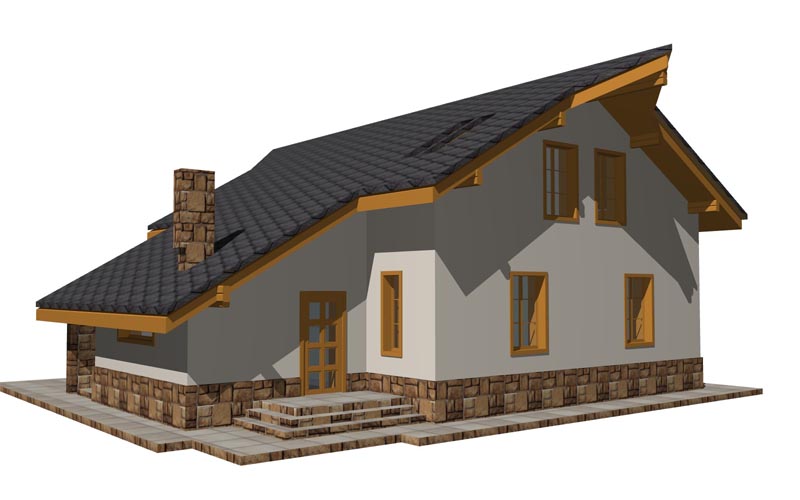

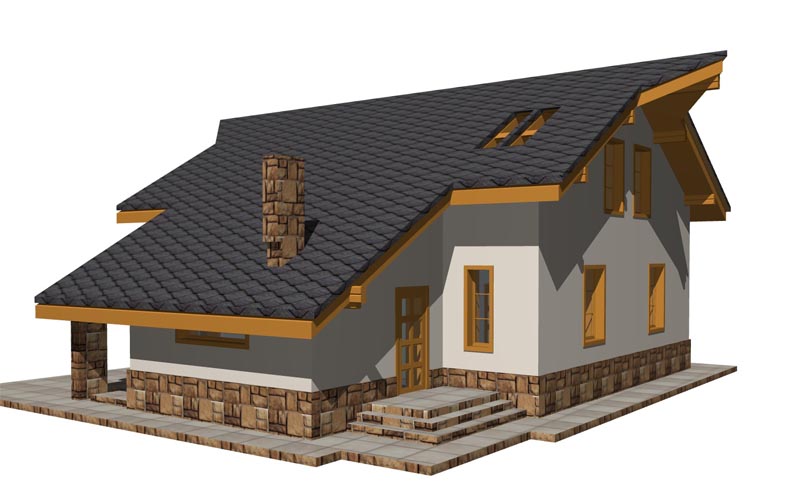

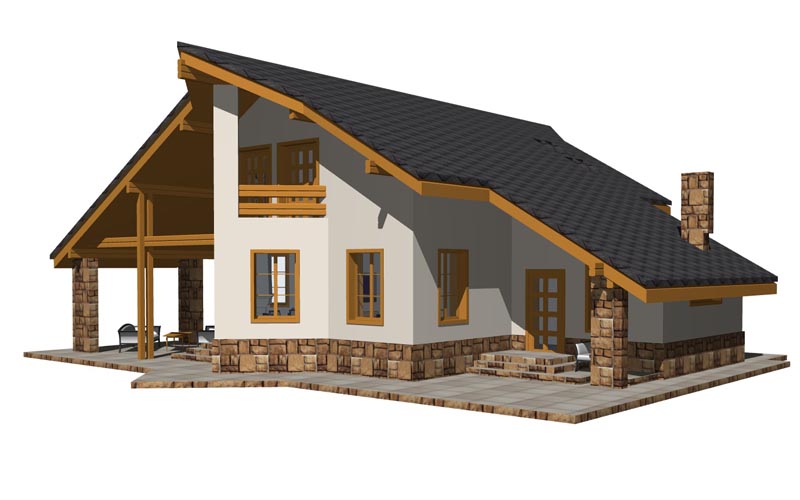

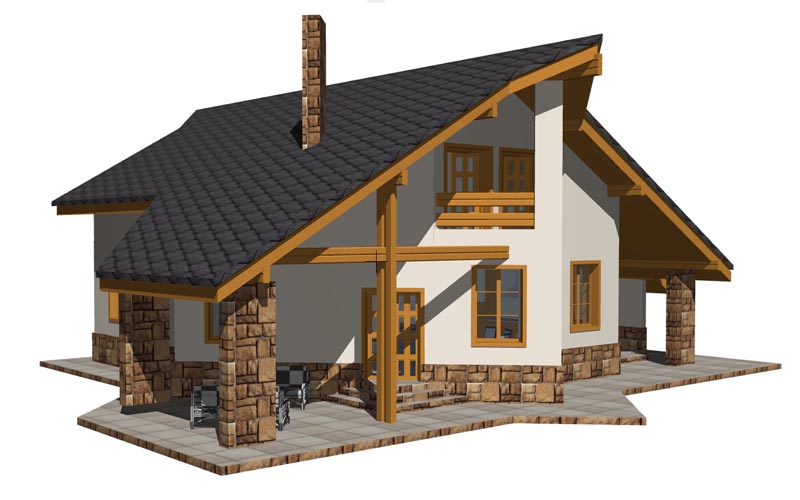

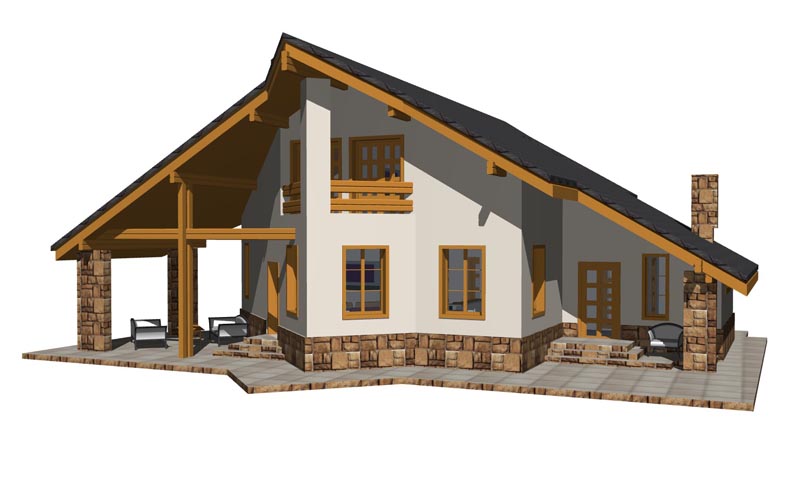

Коттедж ШАЛЕ-РИВЬЕРА 197 м2 запроектирован в альпийском стиле, характерном для всех представителей коллекции ЕВРОПЕЙСКИЙ. Также, как и все коттеджи коллекции – он имеет характерные детали - пологую двускатную кровлю, мощные деревянные балки и шикарную просторную террасу. Треугольный эркер и балкончик над ним создают необычный «летящий» силуэт, что делает дом узнаваемым и стильным, несмотря на простоту его художественного замысла.



«Изюминка» планов, - диагональная стена между внутренними помещениями и террасой. Она придает внутреннему пространству пикантность и позволяет не только ориентировать вид из помещений, с балкона и садовой террасы на ландшафт участка, но и органично встроить строение в участки различной конфигурации. В отделке фасадов использован облицовочный кирпич или декоративный камень на цокольной части и мощных, несущих кровлю колоннах, остальная часть стен оштукатурена.

ДОМ И УЧАСТОК

Этот дом - один из нескольких одновременно разработанных проектов сооружений для Подмосковной усадьбы. Вместе с ним запроектированы одноэтажный гостевой дом с баней и подвалом ЛАВАДЖО-РИВЬЕРА, сторожевой домик с навесом ПАТРУЛЬ-РИВЬЕРА, а также и ландшафтный проект участка. Все три сооружения выполнены в едином стиле домов коллекции.

Коттедж подойдет для участков прямоугольной, угловой и трапециевидной формы, и для участков любой ориентации по сторонам света. Минимальные габариты участка для этого дома 19 х 24 метра. Если участок мал, ШАЛЕ-РИВЬЕРА может быть построен без террасы. И тот и другой варианты легко вписываются даже в типовые шестисоточные участки.

Наилучшая ориентация коттеджа, - когда его терраса обращена на юг, юго-восток или юго-запад.

ВОЗМОЖНЫЕ ИЗМЕНЕНИЯ

Коттедж запроектирован в «готовности» к будущим изменениям. Планы практически свободны от несущих стен, конструктивный несущий каркас рассчитан на возможность перепланировок и наращивания первоначальных габаритов.

Функциональное использование этажей тоже может иметь варианты. Шале можно строить с большей общей площадью, большим количеством комнат, как на первом этаже, так и в мансарде.

Дом можно построить без террасы и без навеса для автомобиля. В случае необходимости строительства на участках с трудной необычной формой, в планах заложена возможность мимикрировать под любые условия. А если что-то в проекте кажется неудобным или неподходящем для вашей семьи или стилю жизни, можно внесли в него любые изменения.

КОНСТРУКЦИИ И МАТЕРИАЛЫ

С целью максимального использования площади на этажах отсутствуют несущие стены: на первом этаже – две несущие колонны и в мансарде - одна.

Фундамент – железобетонная лента по забивным сваям, экономный и быстро выполняемый – для забивки свай нужен всего 1 день. Возможны и другие варианты конструкций фундамента, для переработки конструктору понадобятся геологические изыскания с места строительства дома.

Конструктивную основу этажей дома составляют наружные несущие стены и две внутренние кирпичные колонны.

Стены и перегородки запроектированы из газоблока, возможна замена на пеноблок или кирпич. Изменения в проект для этого вносить не требуется. Толщина стен 500 мм, толщина перегородок 100 мм.

Перекрытия – монолитные железобетонные толщиной 200 мм.

Кровля – простая двускатная тёплая в контуре наружных несущих стен, крытая металлочерепицей.

ИНФОРМАЦИЯ О ГОТОВОМ ПРОЕКТЕ ДОМА

Готовый проект одноэтажного с мансардой и шикарной террасой многокомнатного загородного дома ШАЛЕ-РИВЬЕРА 197 м2 разработан в 2020г. на основе проекта дома ЕВРОПЕЙСКИЙ 123 м2, и состоит из трех разделов.

Раздел АР (архитектурные решения) на 16 листах, раздел АСр (архитектурно-строительный) на 58 листах и КР (конструктивные решения) на 11 листах.

СТОИМОСТЬ ГОТОВОГО ПРОЕКТА ДОМА

Цена АР + СКР - 49500 ₽
Пример состава комлекта чертежей проекта (АР и СКР) здесь...

ЗАКАЗ ПРОЕКТА

Автор – МЕСТЕР Ольга Израиловна +7-916-142-92-95
Для покупки проекта сообщите нам данные для доставки, или договоритесь с автором о встрече в Московском офисе. Информация о заказе и доставке, образец договора на приобретение здесь...

Если доме что-то не устраивает, мы можем внести изменения в проект...
Общий прайс-лист на проекты домов и дополнительные работы здесь...
