ПАТРУЛЬ-РИВЬЕРА - Проект небольшой въездной постройки 20 м2 - дополнение к альпийской усадьбе - шале

Previous Next

Общие данные

Проект ПАТРУЛЬ-РИВЬЕРА разработан в составе комплекта сооружений для усадьбы в стиле шале. Назначение домика – дневное или круглосуточное пребывание охранника или садовника и хранение хозяйственного инвентаря.

S общая 19 м2
S жилая 5 м2
Спальни 1
Габариты 6 х 11 м

Проект сторожевого домика - один из нескольких одновременно разработанных проектов сооружений для Подмосковной усадьбы.

Вместе с ним запроектированы основной одноэтажный с мансардой и пятью спальнями и шикарной террасой жилой дом ШАЛЕ-РИВЬЕРА 197 м2, одноэтажный гостевой дом ЛАВАДЖО-РИВЬЕРА с подвалом, а также ландшафтный проект участка усадьбы со всеми сооружениями в едином стиле домов коллекции ЕВРОПЕЙСКИЙ.

Наилучшая ориентация домика на участке – окнами ко въезду, но возможны и другие варианты.

Задать вопрос архитектору (и получить на него ответ) или высказать своё мнение о доме вы можете в комментариях на страничке проекта на нашем канале ДЗЕН

ПЛАН СТОРОЖЕВОГО ДОМИКА С НАВЕСОМ

1.стоянка на два автомобиля под навесом 55.5 м2, 2.хозяйственно - складское помещение 12 м2, 3.помещение для сторожа 5 м2, 4.хозяйственная кладовая 0.8 м2, 5.туалет с раковиной 1.2 м2, 6.хозяйственная площадка под свесом кровли 5.0 м2.

Для удобства использования внутреннее пространство домика разделено перегородками на несколько помещений. За его левой стеной под свесом кровли размещена зона для складирования дров или другого хозяйственного инвентаря. Общая площадь с навесом и хозяйственной площадкой 79.5 м2.

АРХИТЕКТУРА И СТИЛЬ.

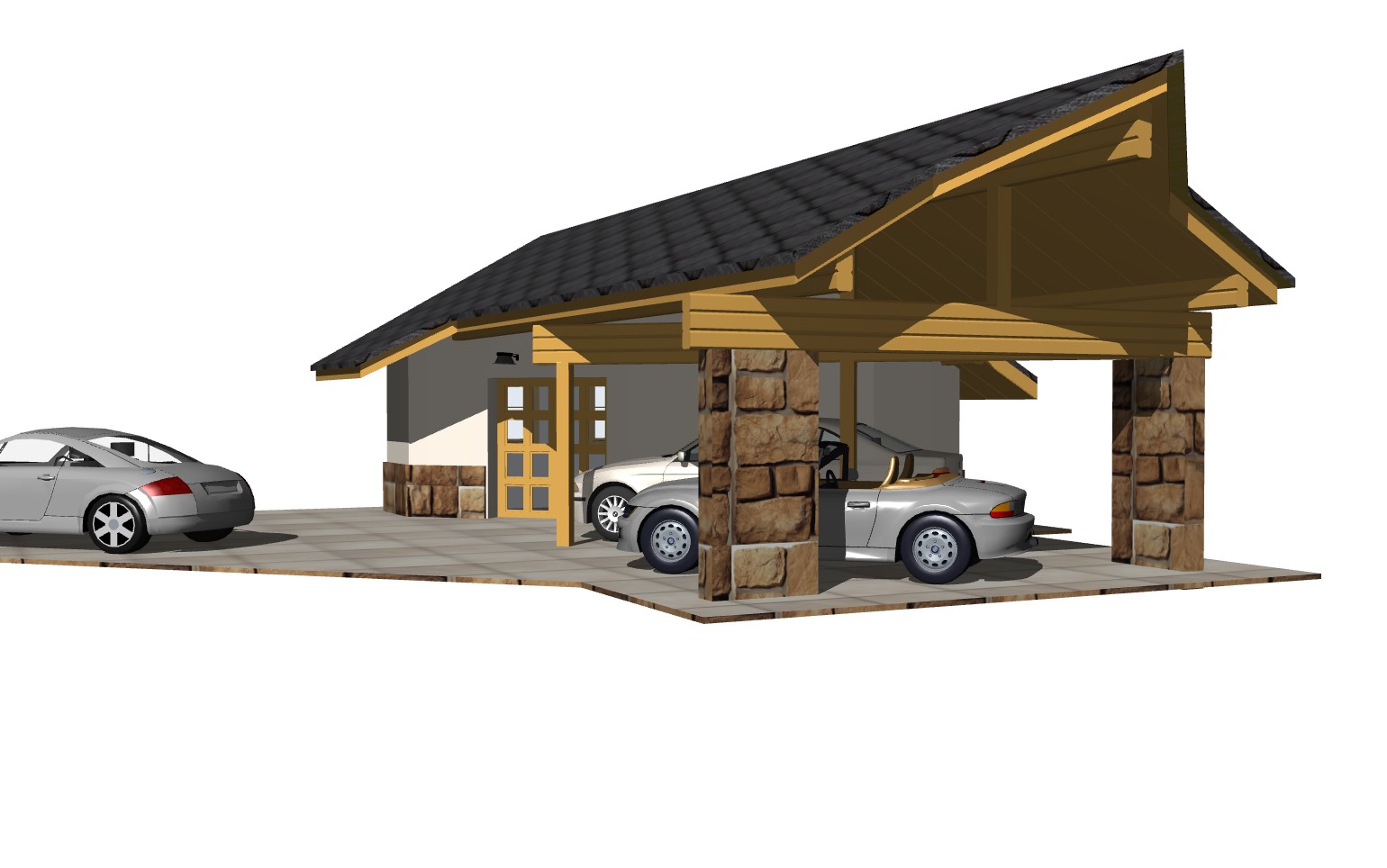

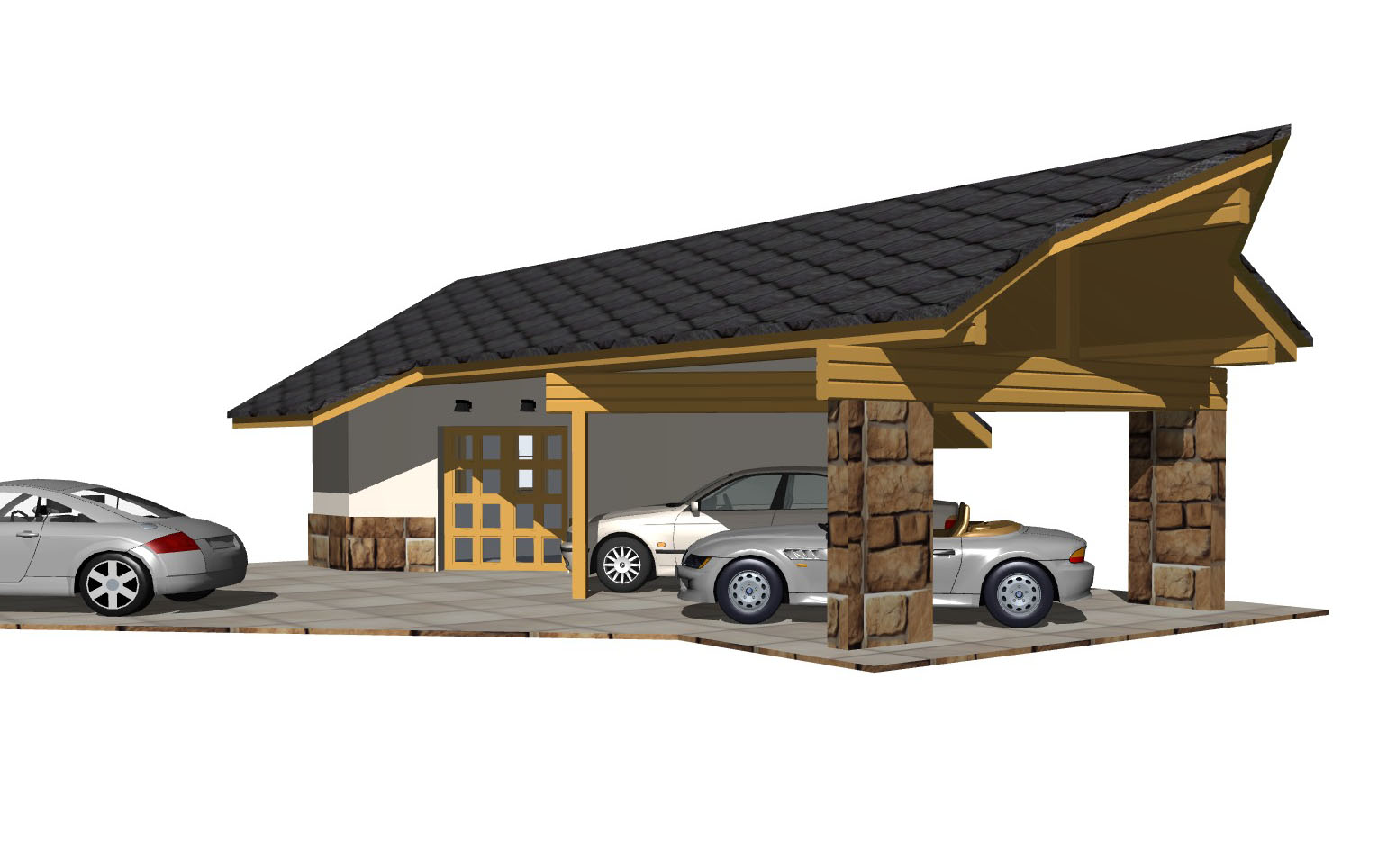

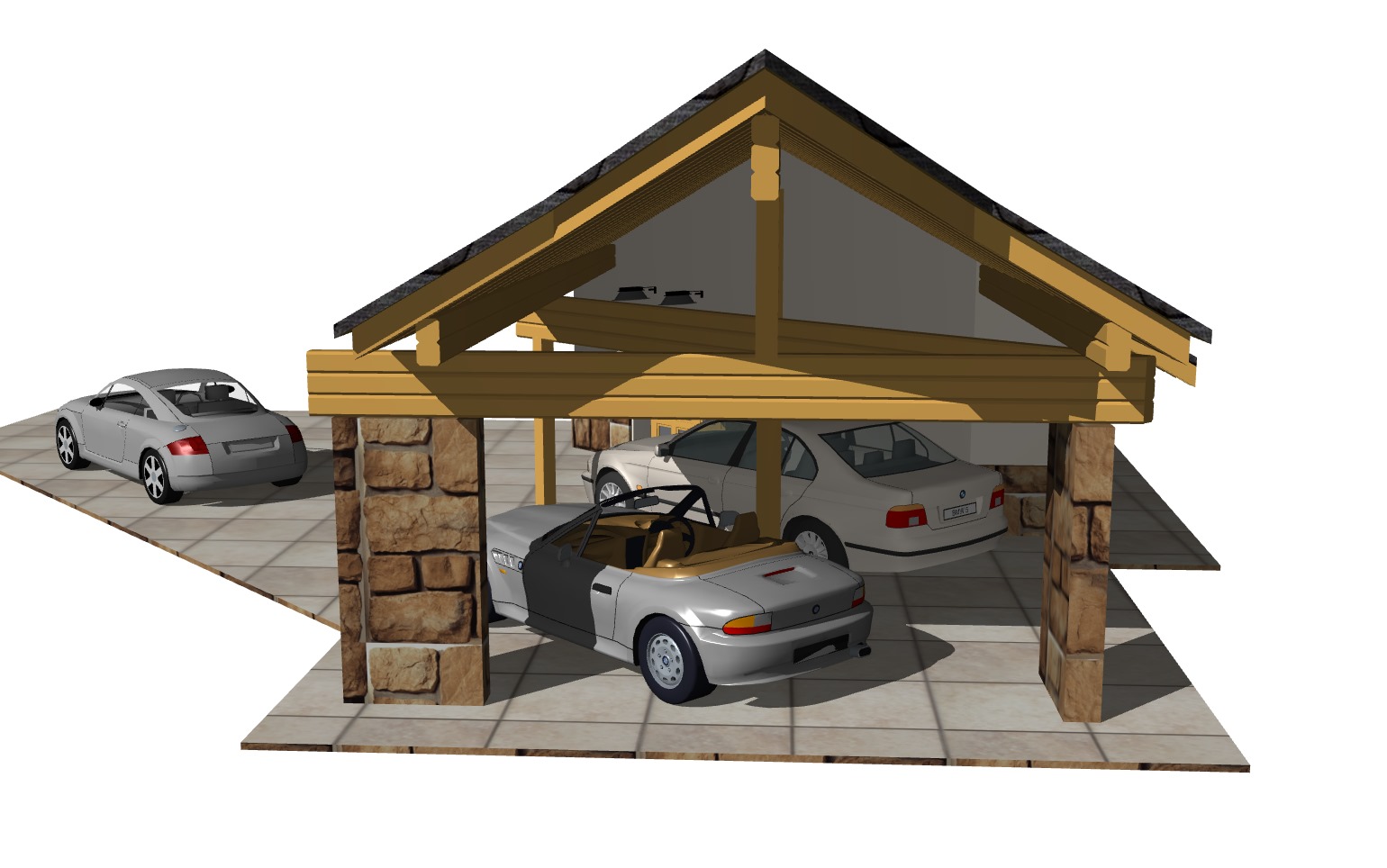

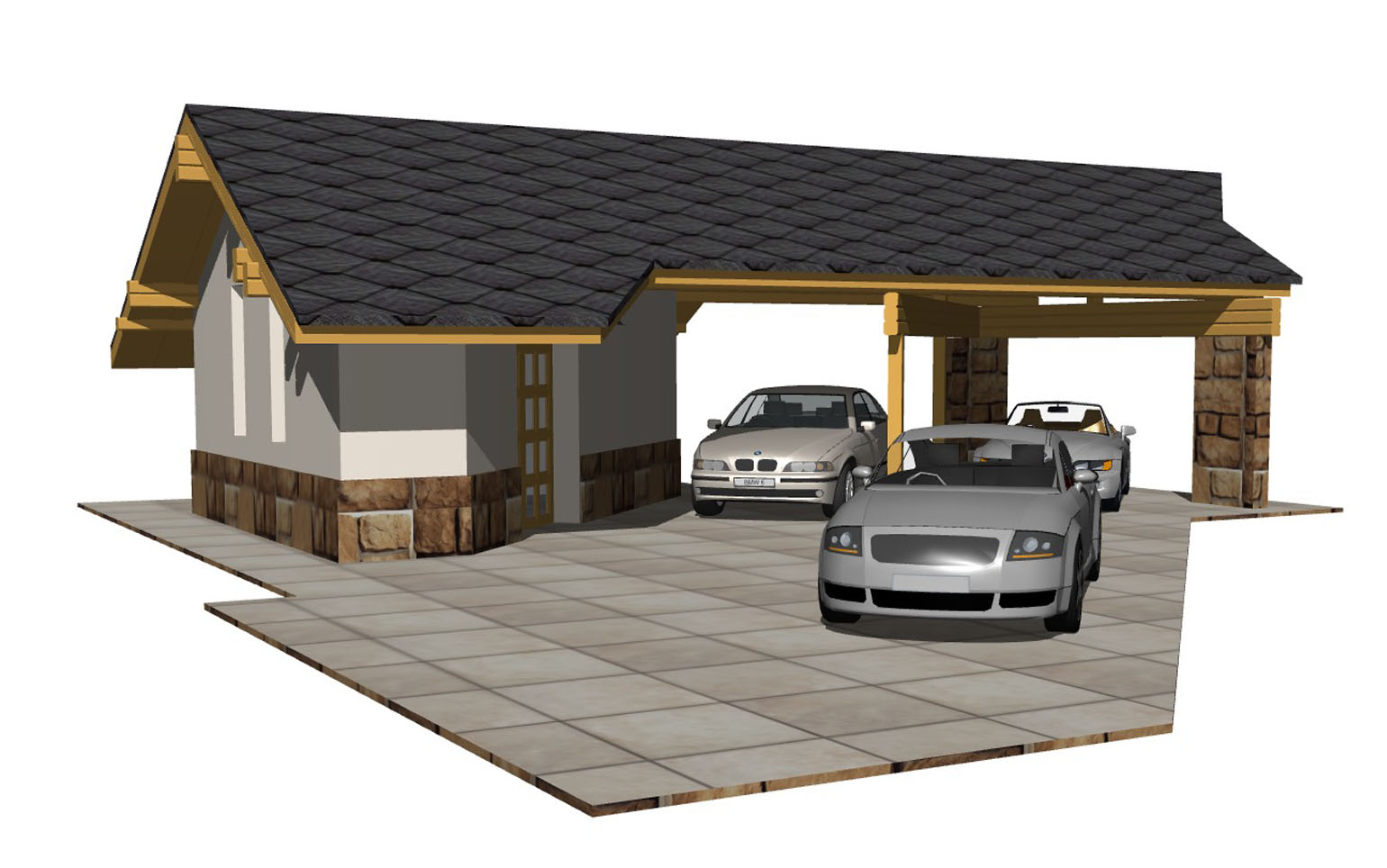

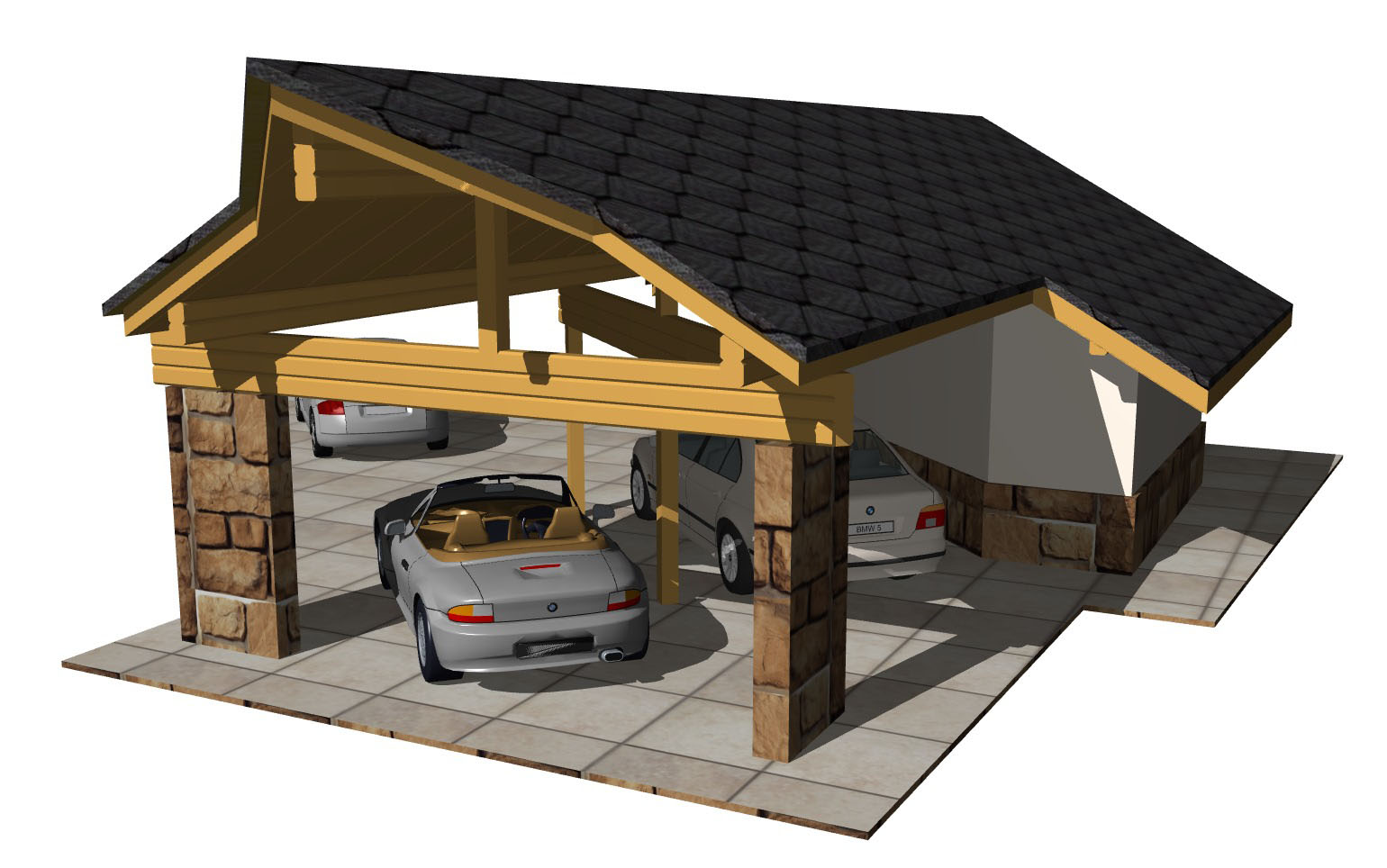

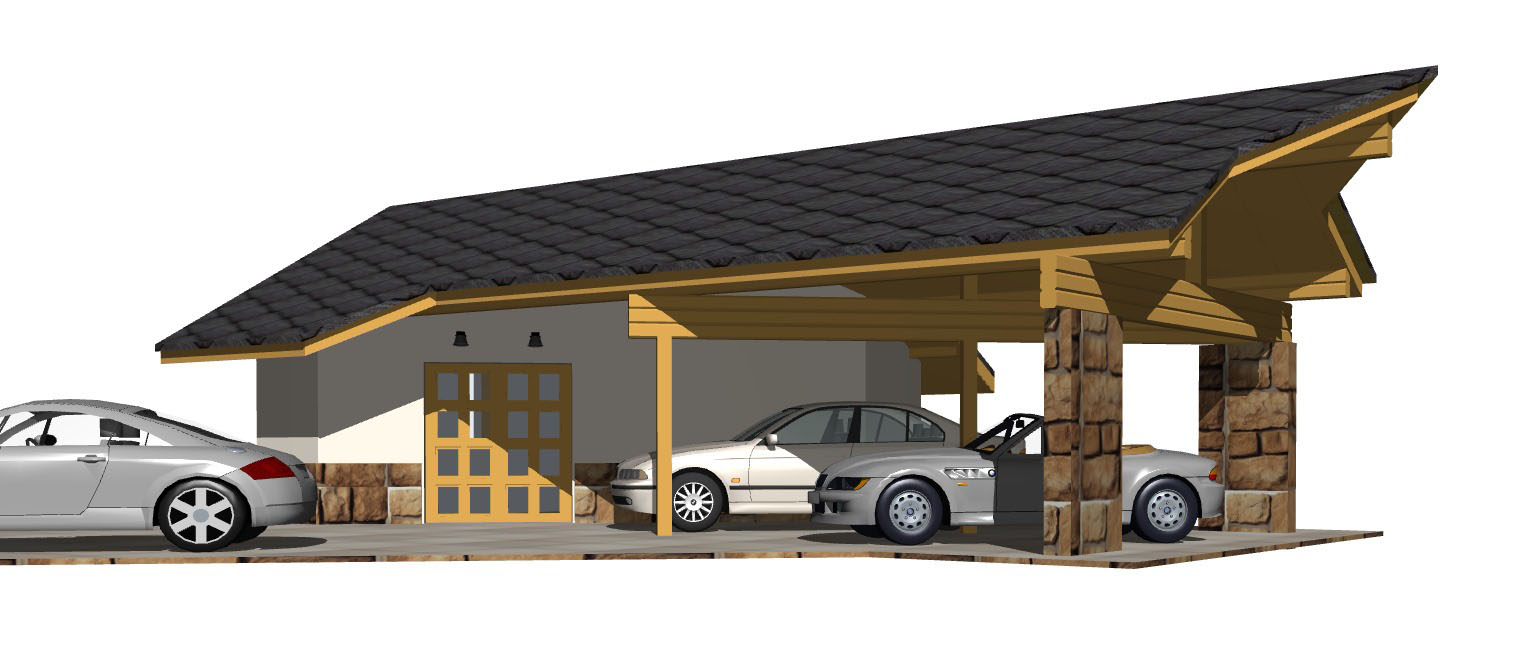

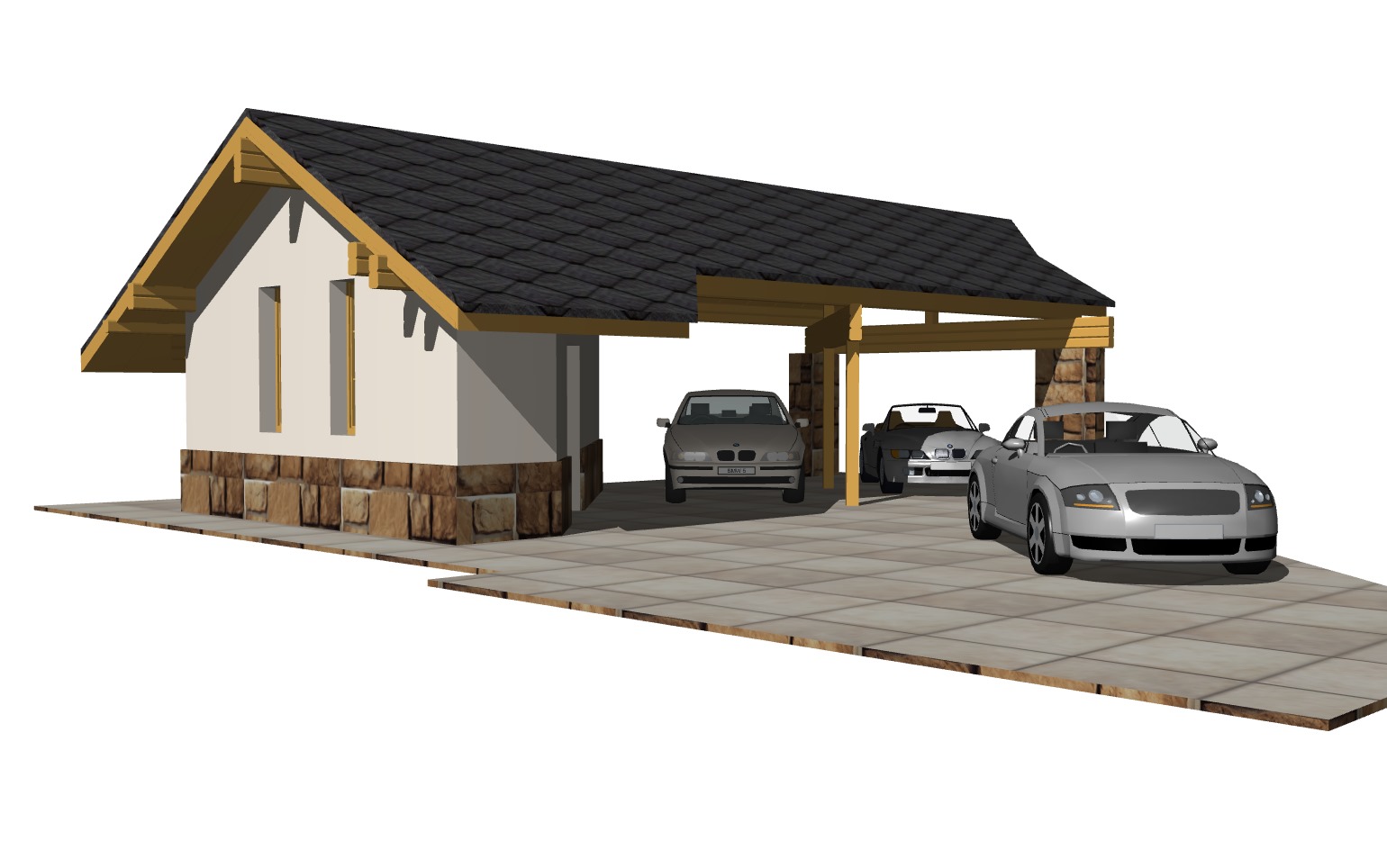

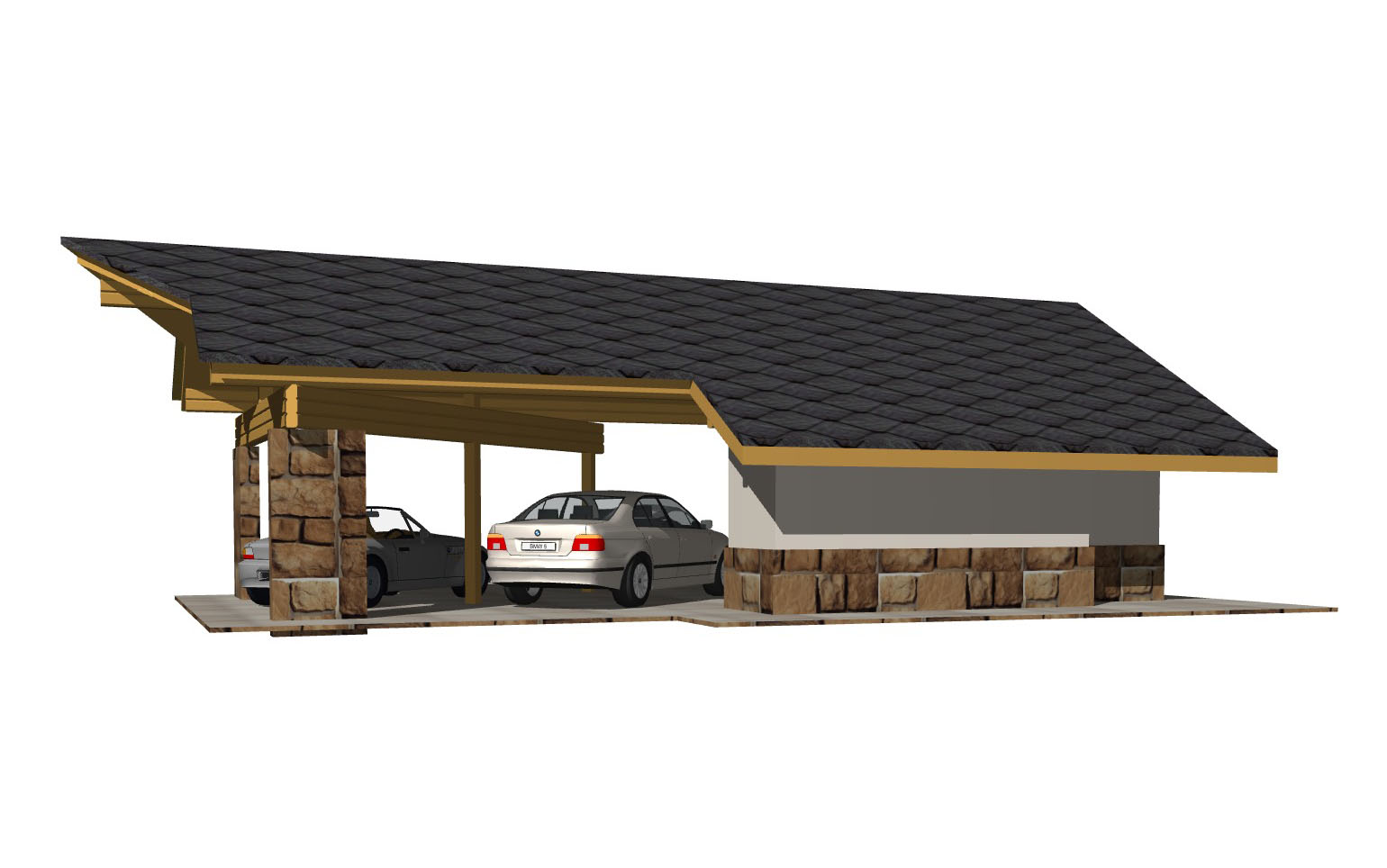

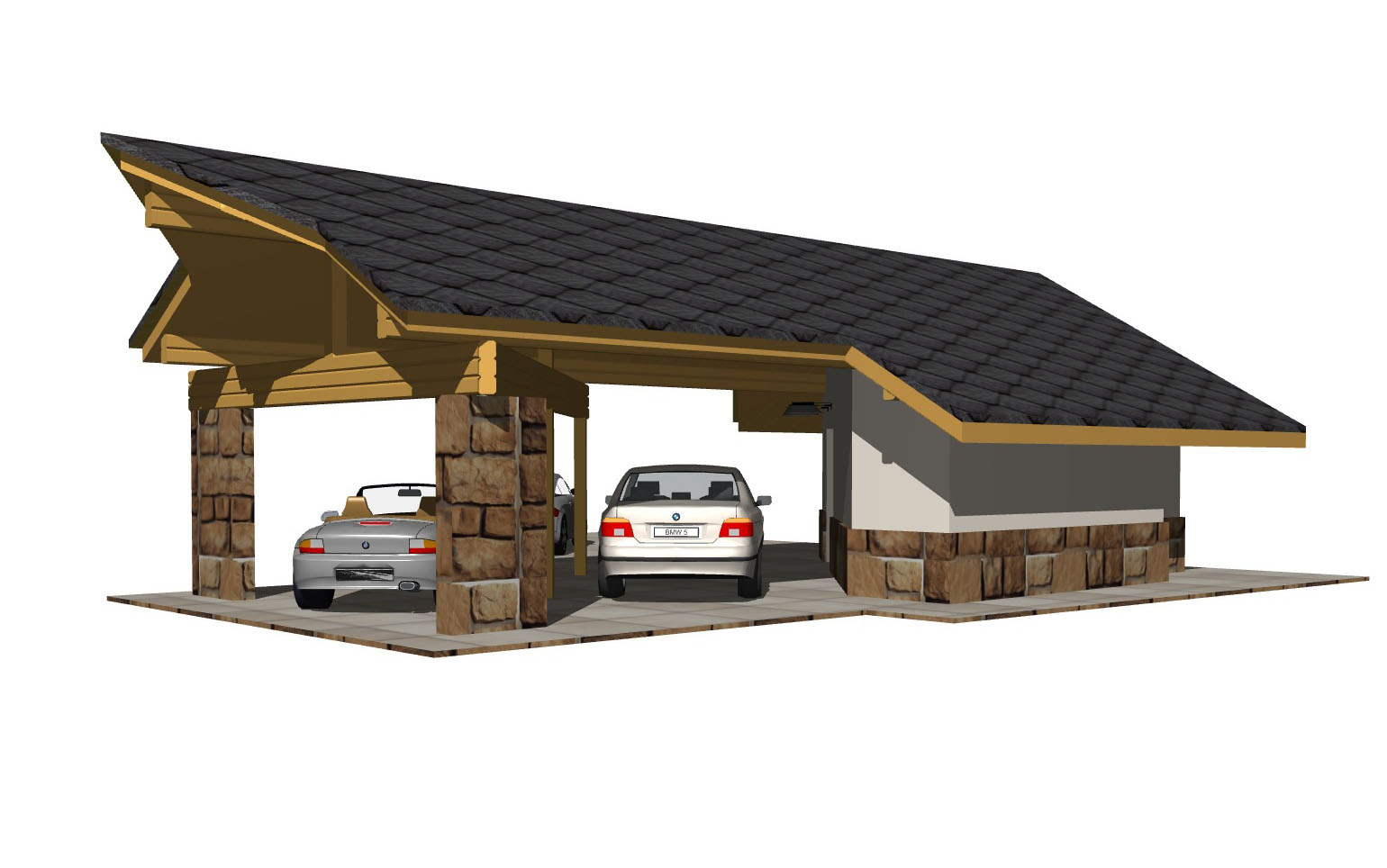

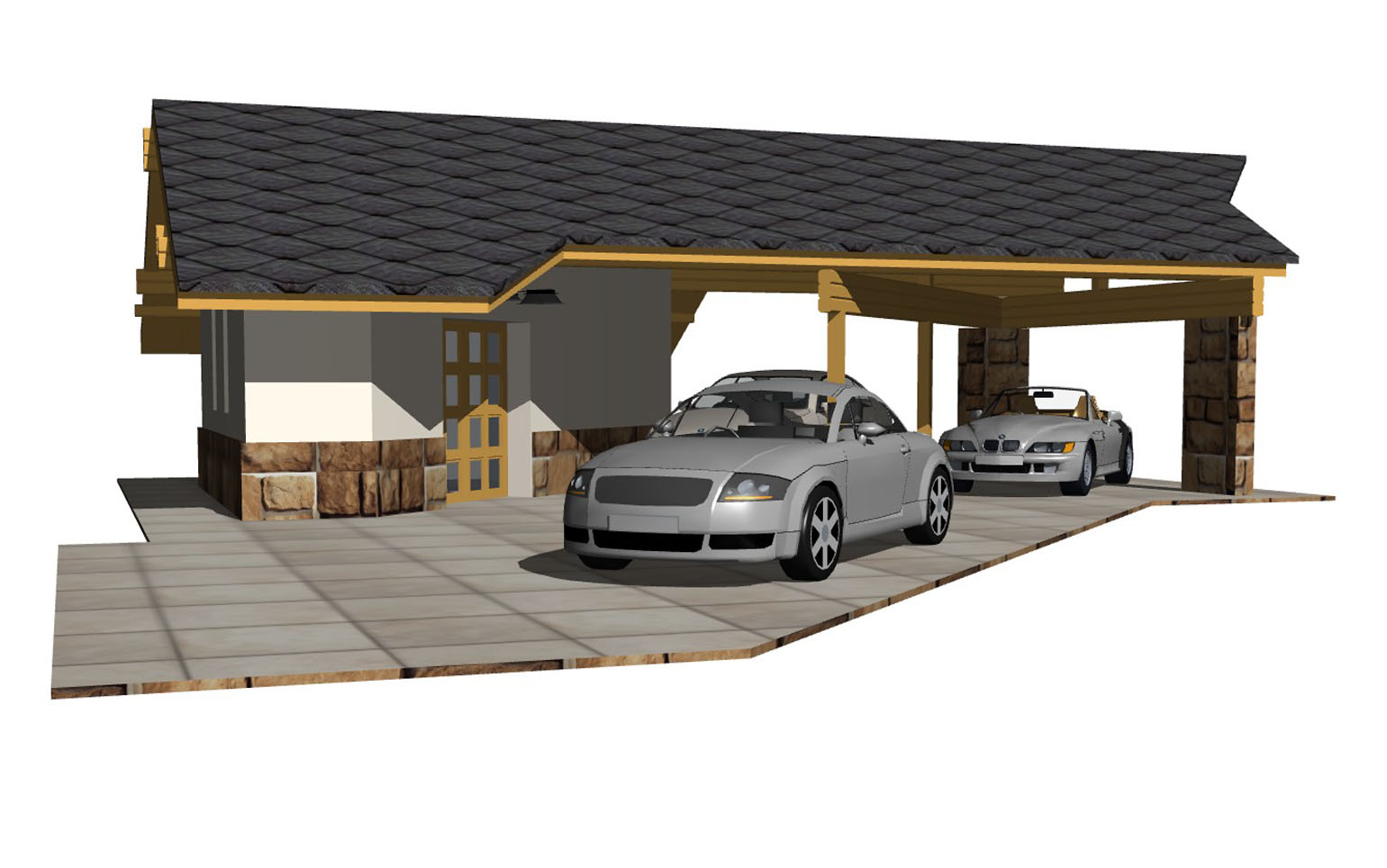

Сторожевой домик ПАТРУЛЬ-РИВЬЕРА  выполнен в стиле альпийского шале, с крупными опорными стенками-колоннами, облицованными натуральным камнем, мощными деревянными балками и динамичным, как бы «летящим» ареалом двускатной кровли. В отделке фасадов использован облицовочный кирпич или декоративный камень (или плитка) на цокольной части, остальная часть стен оштукатурена.

ВОЗМОЖНЫ ИЗМЕНЕНИЯ.

У сторожевого домика может быть другое назначение, например, сделав небольшую перепланировку, его можно использовать, как гостевой мини-домик. Кроме того, он запроектирован в «готовности» к будущим габаритным изменениям. План, практически свободен от несущих стен, а конструктивная схема и инженерное решение рассчитаны на возможность увеличения первоначальных габаритов. Кроме того, его можно построить и без навеса для автомобилей.

КОНСТРУКЦИИ И МАТЕРИАЛЫ.

Фундаменты - периметральный ж/б ростверк по забивным сваям. Ростверк и стены дома имеют внутреннее утепление.

Конструкция пола домика и автостоянки - плавающее по специальной подготовке основание.

Наружные стены и перегородки - из газосиликатных блоков плотностью D500, прочностью В3.5.

Кровля двускатная, утепленная по контуру помещения, по деревянным балкам и наружным колоннам, с финишным покрытием из металлочерепицы.

Конструкции выполнены с учетом будущего размещения инженерных коммуникаций. Намечены места заложения в конструкции пола гильз, через которые в помещение можно ввести электрокабель, холодную воду, и устроить вывод канализации.

СОСТАВ ПРОЕКТА.

Комплект чертежей проекта одноэтажного сторожевого домика состоит из трех разделов. На чертежах раздела архитектурные решения (АР 17 листов) представлен внешний вид дома, его планировочное решение, дан вариант отделки фасадов и схема расположения на участке. Архитектурно-строительный раздел (АСР 44 листа) содержит информацию о конструктивном устройстве перемычек, кровли, утеплении частей дома, конструкциям полов с указанием расхода строительных материалов. Кроме того, раздел содержит иллюстрации внешнего вида дома на ответственных этапах строительства. Раздел Конструктивные решения (КР 3 листа) содержит информацию о конструкциях фундамента, а также спецификации расхода материалов.

Стоимость готового проекта дома

Цена готового (типового) комплекта чертежей - 21000 ₽
Пример готового проекта дома здесь... Состав комплекта может отличаться от примера.

ЗАКАЗ ПРОЕКТА

Автор – МЕСТЕР Ольга Израиловна

Телефон: +7-916-142-9295

Email: invapolis@yandex.ru

заказать доставку проекта почтой

Информация о порядке приобретения и доставке, образец договора на покупку проекта здесь...

Если доме что-то не устраивает, мы можем внести изменения в проект...
Общий прайс-лист на проекты домов и дополнительные работы здесь...
