шале для гористого участка

Previous Next

ОБЩИЕ ДАННЫЕ

Это шале – вариант проекта дома СВЕТЛЫЙ-150, приспособленный под строительство на участке с не слишком крутым склоном.

S общая 198 м2
S жилая 110 м2
Спальни 5
Габариты 10 х 18 м

Другие вариации этого коттеджа (их ещё десять, остальные для ровных участков) смотрите на странице коллекции СВЕТЛЫЙ

ПЛАН ПОМЕЩЕНИЙ – ОПТИМАЛЬНОЕ ИСПОЛЬЗОВАНИЕ СКЛОНА

Планировка в этом проекте альпийского дома шале с 5 спальнями получилась очень рациональной и продуманной. Все помещения здесь достаточно просторны и удобно расположены друг относительно друга. Жить в этом доме будет легко и комфортно.

На первом этаже прихожая, группа общих комнат, одна спальня, туалет, котельная. Общественная зона грамотно спланирована – диваны рядом с камином, столовая при кухне и с выходом на террасу. Кухня - столовая может быть изолирована от гостиной посредством перегородки.

Так как это альпийское шале спроектировано для строительства на склоне, мы постарались эффективно использовать рельеф участка, чтобы построенные объёмы не пропали без толку. Полы гостиной опущены по рельефу относительно полов передней части дома, благодаря чему помещения дневной зоны получились высокими и представительными. Перепад полов оформлен лестницей и красивой балюстрадой.

Отдельная комнатка находится немного в стороне от гостиной, «не на ходу», зато рядом с душем. Это может быть спальня или кабинет для приёма посетителей.

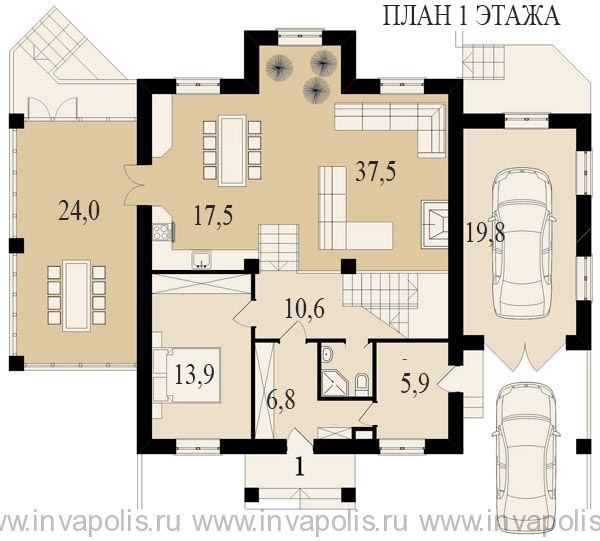

План 1 этажа дома шале Светлый-4 - планировка удобна для расположения коттеджа на участке со склоном

Высота жилых комнат мансарды у стен не менее 1800 мм, что удобно для перемещений и расстановки мебели. Здесь нет несущих стен, поэтому этаж может быть распланирован иначе.

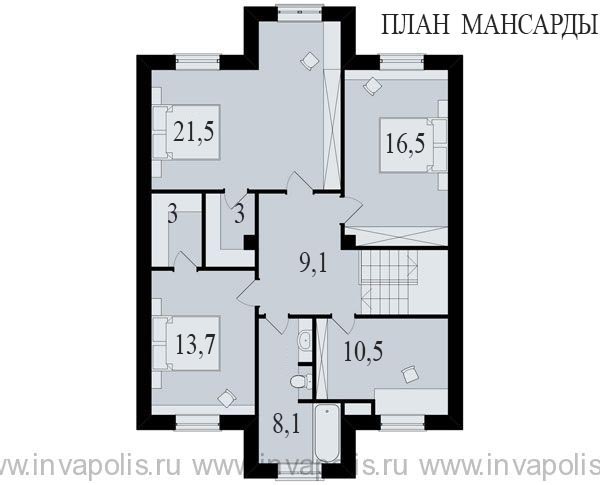

План 2 этажа проекта мансардного дома Светлый-4

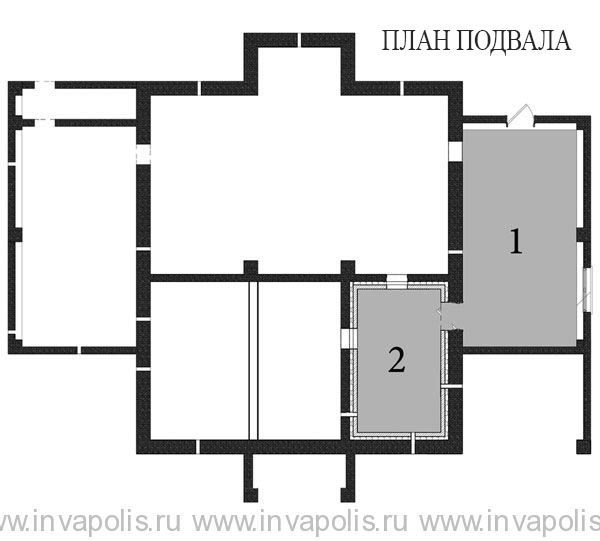

Подвал и гараж дома Светлый-4

Под частью дома (под гаражом и котельной) есть цокольный этаж со входом из сада, для хозяйственных нужд.

АРХИТЕКТУРА

Облик дома выдержан в стиле альпийского шале, сдержан и лаконичен. Главные украшения – красивые пропорции фасадов, эркеры со стороны сада и дороги, деревянные кровельные конструкции покатой крыши, ажурные решётки и перголы под навесами террасы и имитация фахверковых конструкций на фасадах, помогающие органично вписать коттедж в горный пейзаж.

При желании коттедж может быть выполнен без фахверка, полностью или частично облицован клинкерной плиткой, цветовая гамма изменена, убранство может быть изменено, дополнено различными молдингами и карнизами, резными или чугунными деталями

Визуализация главного фасада дома шале Светлый-4 для строительства на склоне

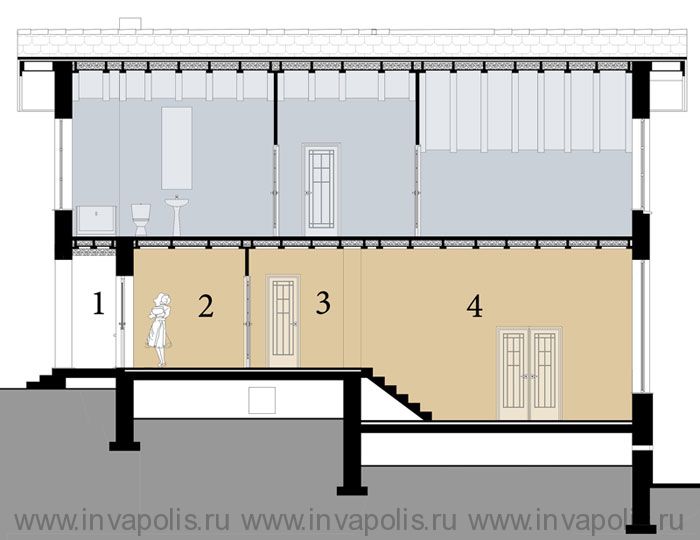

Разрез проекта дома шале для участка со склоном Светлый-4

КОНСТРУКТИВНЫЕ РЕШЕНИЯ

Фундамент – ленточный монолитный на песчаной подушке (возможны варианты в зависимости от грунта)
Стены – 400 мм пеноблок, газобетон, или керамический блок 380 мм
Перекрытия – деревянные
Кровля – двускатная тёплая

О стандартных конструкциях домов бренда ИНВАПОЛИС©, читайте на странице ПРОЕКТЫ ИЗ ПЕНОБЛОКОВ

СОСТАВ ГОТОВОГО ПРОЕКТА

Готовый проект альпийского дома шале СВЕТЛЫЙ для строительства на участке со склоном из пеноблока, газобетона или кирпича создан в 2010 году.
Проект содержит два раздела - паспорт для согласования в инстанциях, и строительно – конструктивный раздел (рабочая документация) для строительства «коробки» из пеноблока или газобетона. Точный перечень чертежей предоставляется по запросу по электронной почте.

СТОИМОСТЬ ГОТОВОГО ПРОЕКТА ДОМА

Цена АР + СКР - 50000 ₽
Пример состава комлекта чертежей проекта (АР и СКР) здесь...

ПОКУПКА И ДОСТАВКА ПРОЕКТА

Автор – БУТУСОВА Светлана Андреевна +7-916-627-8440
Сообщите нам данные для доставки документации или договоритесь с автором о встрече для покупки проекта в Московском офисе. Информация о заказе, образец договора на приобретение здесь...

Возможно внесение изменений в чертежи...
Общая таблица цен на готовые проекты и дополнительные работы здесь...
