Проект дома причта или гостиницы для паломников

Previous Next

ОБЩИЕ ДАННЫЕ

Здание предназначается под обеспечение административных потребностей прихода, размещения воскресной школы, церковной лавки (распространение печатной продукции, приём записок), и хранения утвари и инвентаря.

S общая 233 м2
S жилая 70 м2
Спальни 6+
Габариты 12 х 14 м

ПЛАНИРОВКА

В здании два полных этажа и технический чердак. Внизу можно расположить общественные, торговые площади. Наверху - мини-гостиницу на 10-20 человек или административные помещения.

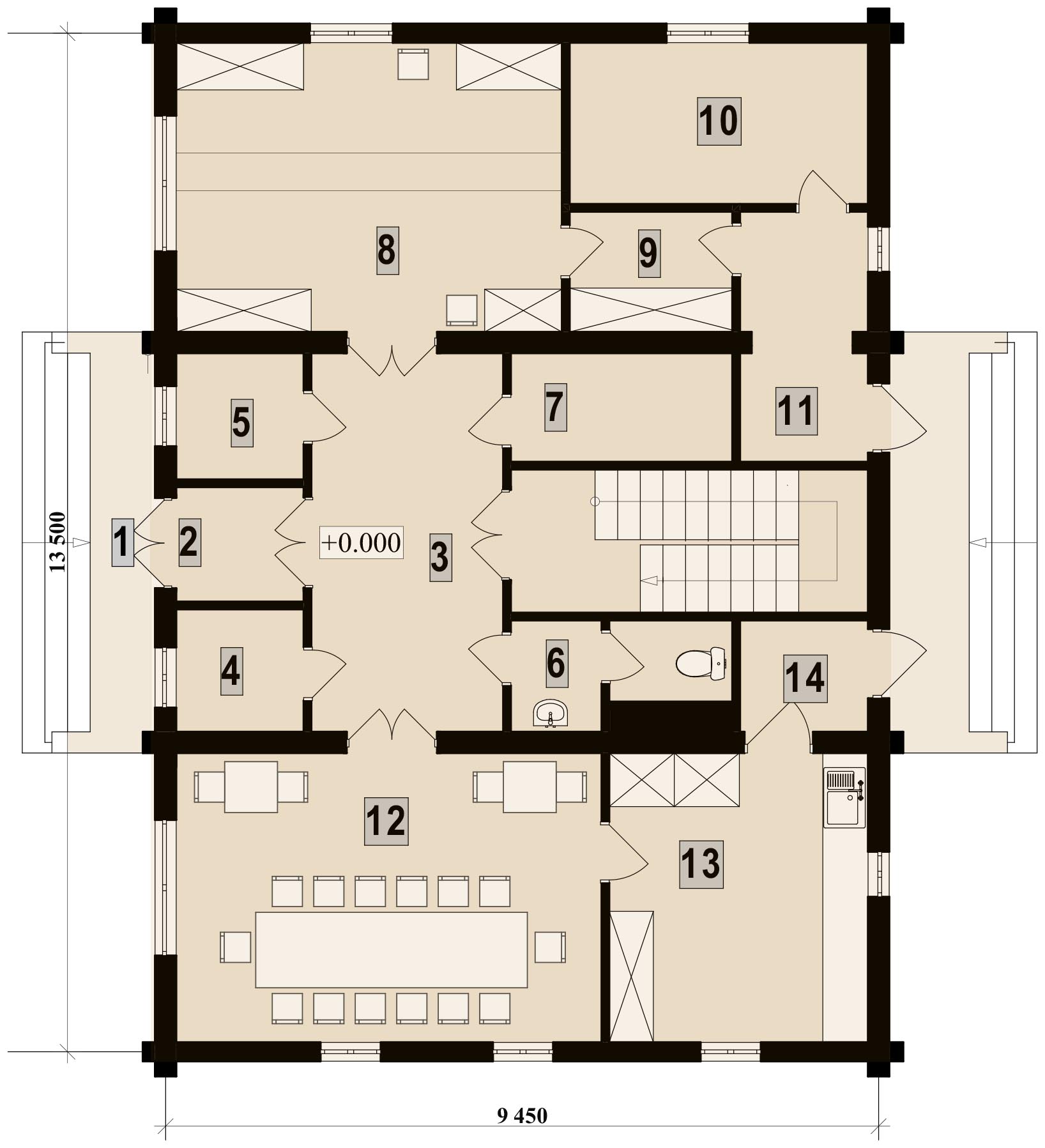

ПЛАН ПЕРВОГО ЭТАЖА

план первого этажа проекта рубленного дома причта ВОЛХОВ

1. Крыльцо главного входа 2. Тамбур 2,6 м2 3. Вестибюль 12.7 м2 4. Щитовая 2,8 м2 5. Гардероб 2,8 м2 6. Санузел 3,6 м2 7. Уборочная 4,2 м2 8. Лавка 19,6 м2 9. Подсобная 3,4 м2 10. Тех.пом. 8,4 м2 11. Тамбур 5,6 м2 12. Трапезный зал 21,6 м2 13. Сервировочная 13,6 м2 14. Тамбур 2,5 м2 15. Крыльцо
Общая площадь помещений 108,4 м2  (с учетом 1/2 площади крылец)

Первый этаж предназначен для посетителей и прихожан. Здесь расположилась церковная лавка и трапезная. Вход посетителей организован с главного фасада, от храма. На заднем фасаде расположены хозяйственный вход трапезной и лавки. Также на первом этаже размещено техническое помещение (котельная и узел ввода воды), щитовая и санузлы посетителей.

Второй этаж располагается на отметке +3.200 м.

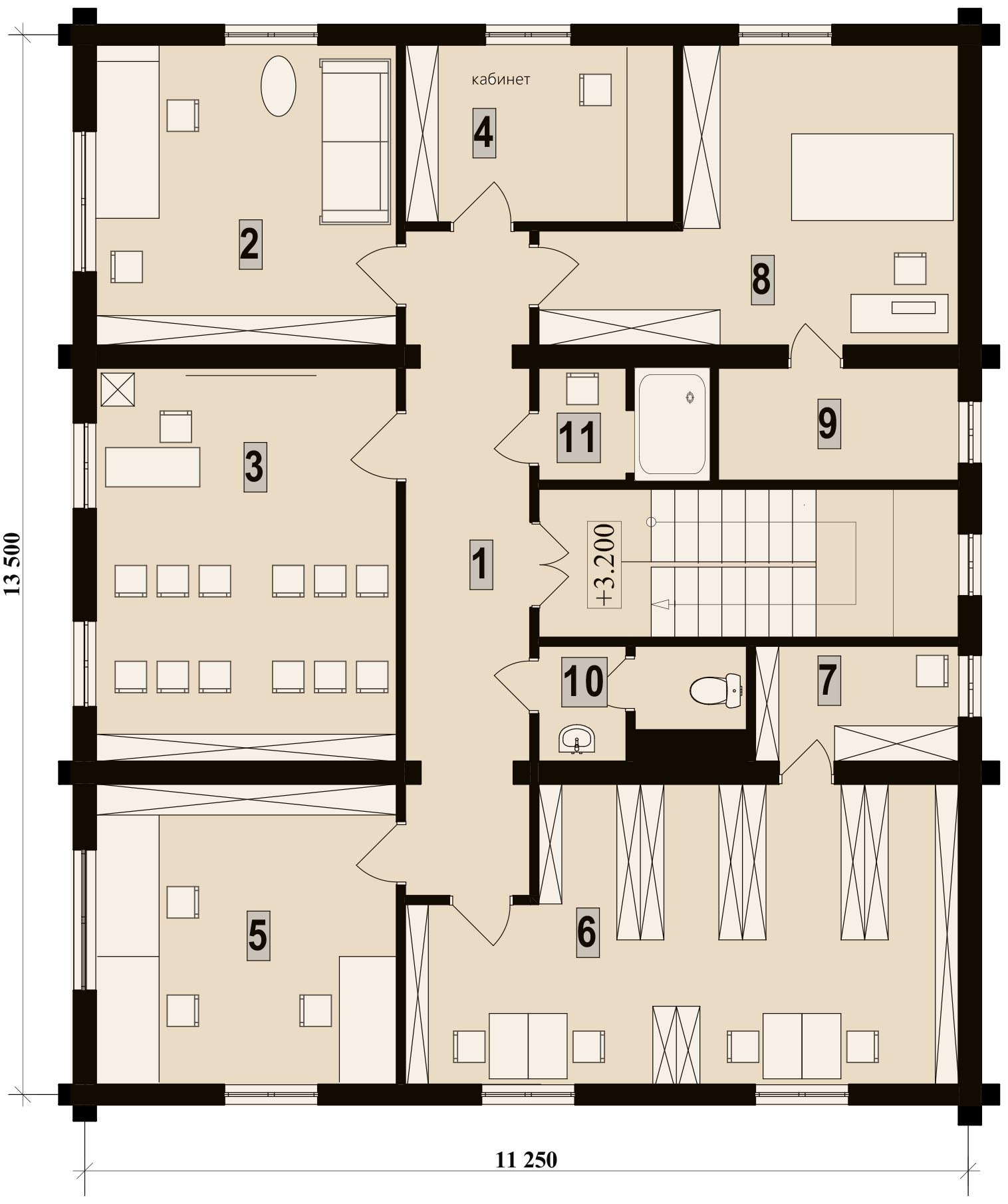

ВТОРОЙ ЭТАЖ - ПРИЧТ

план второго этажа проекта рубленного дома причта ВОЛХОВ

1. Холл, коридор 13,4 м2 2. Кабинет настоятеля 14,7 м2 3. Лекционная 19.2 м2 4. Кабинет 7,6 м2 5. Кабинет 14,7 м2 6. Библиотека 24,3 7. Архив 3,8 м2 8. Ремонт облачений 16,3 м2 9. Ризница 4.4 м2 10. Санузел 3,5 м2 11. Душевая 3,0 м2
Общая площадь помещений этажа 124,9 м2

Можно здесь разместить здесь бухгалтерию, архив, кабинет настоятеля, переговорную, ремонтную комнату и хранение облачений, читальню с небольшой библиотекой и компьютером, постирочную, санузлы и душевую для сотрудников. Состав помещений может отличаться от приведенного в примере, т.к. положение перегородок, а вместе с ним и планировку, можно менять.

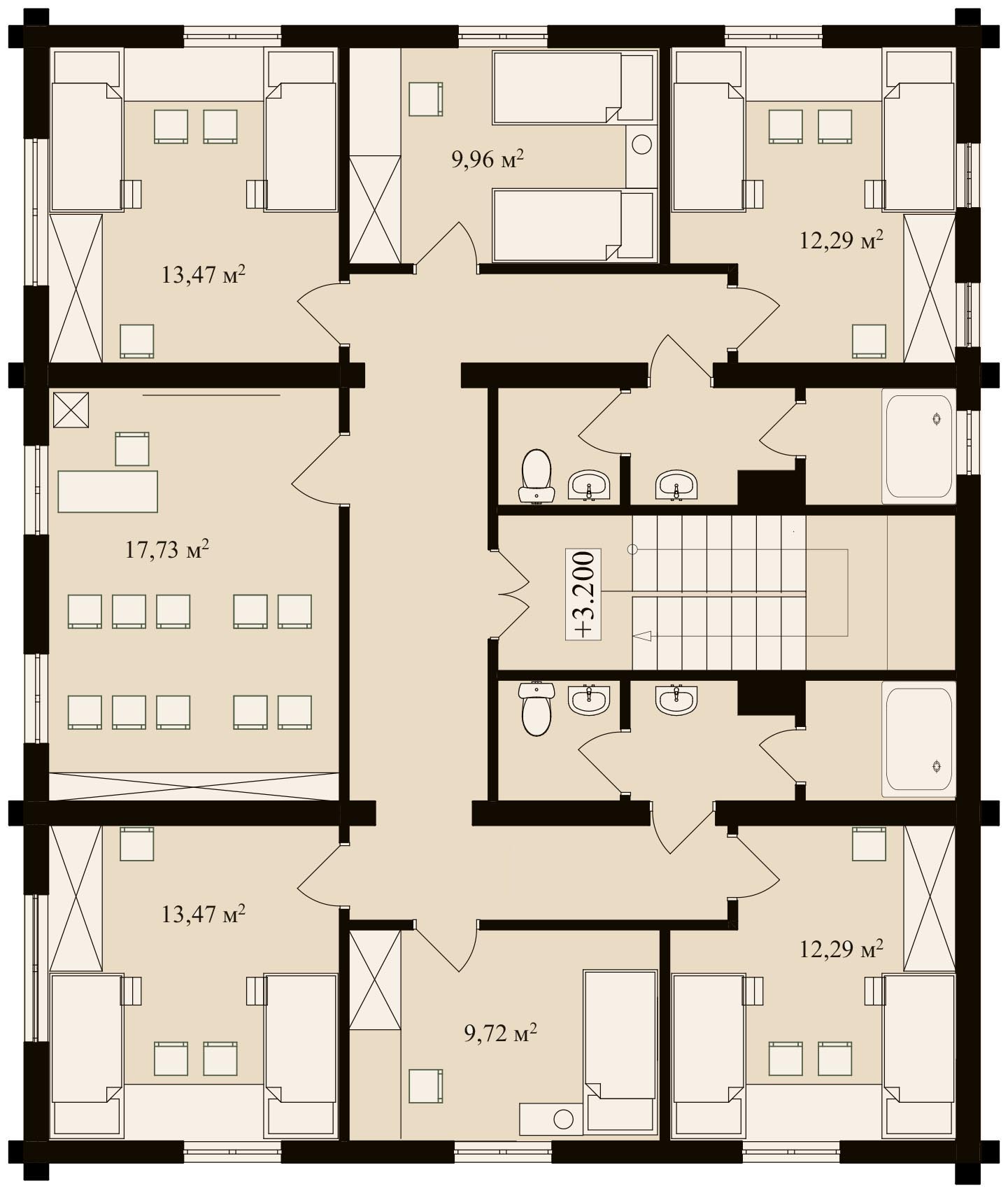

ВТОРОЙ ЭТАЖ - ПАЛОМНИКИ

план второго этажа проекта рубленного дома причта ВОЛХОВ - вариант

Возможно использование пространства для устройства ночлега паломников. В этом случае этаж делится на две половины. В одном крыле можно устроить женщин и детей, в другом - гостей мужского пола - священника, паломников, водителя автобуса. Центральное помещение может быть лекторием или общим холлом. Кроме того, в зависимости от нужд храма, первый этаж может быть также полностью или частично отдан под размещение гостей.

Чердак находится на отметке +6.200 м. Здесь предполагается расположить инженерное оборудование здания. Пазухи кровли (чердачки) предполагается использовать для разводки коммуникаций.

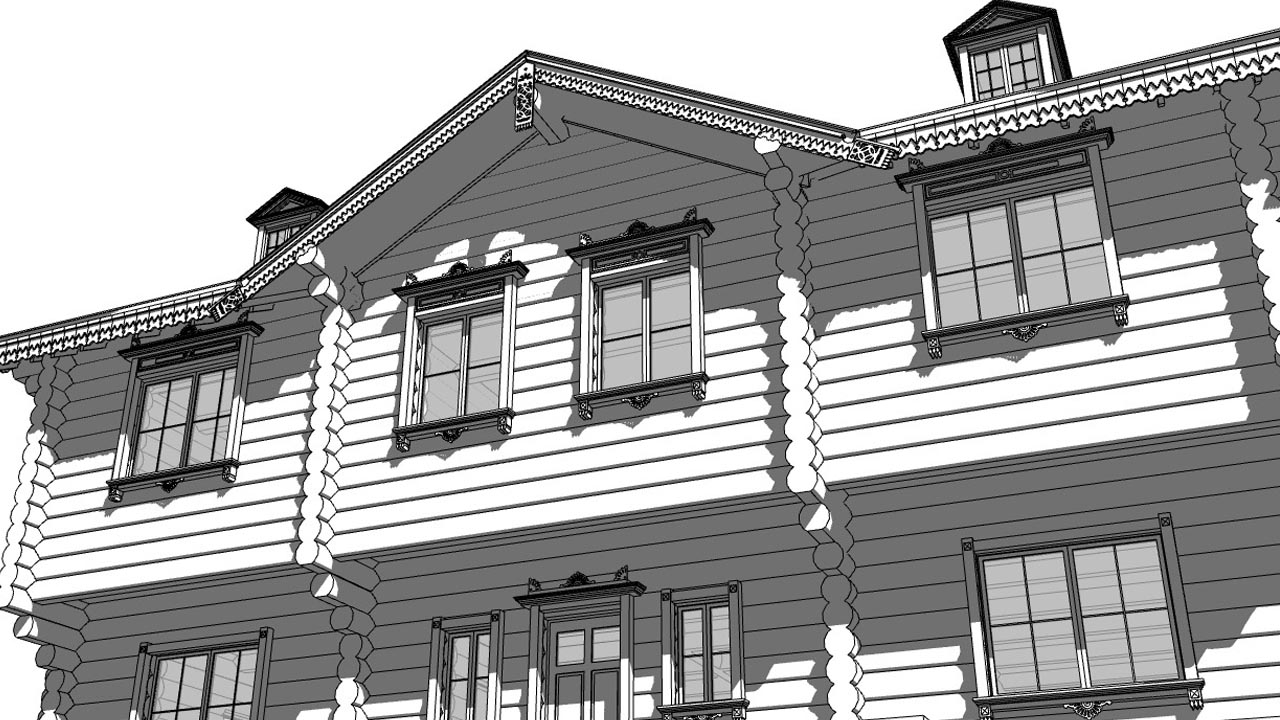

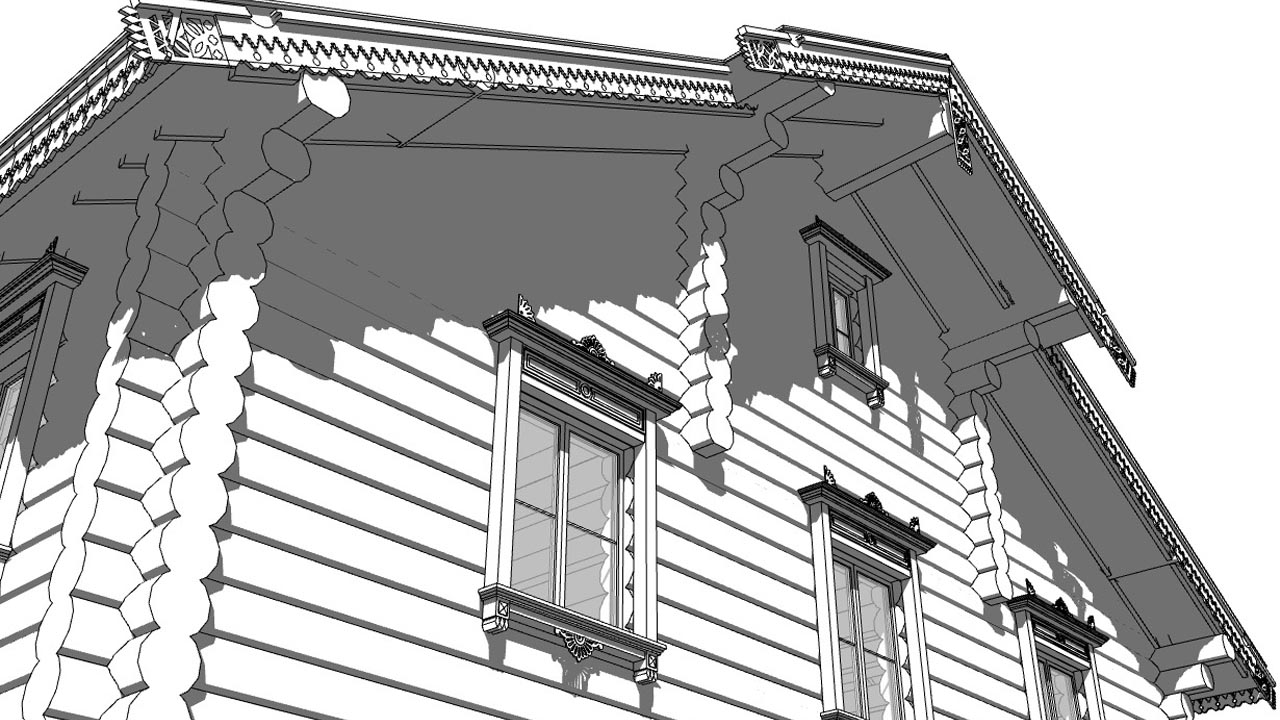

АРХИТЕКТУРА

Проект дома причта выполнен в стиле русской деревянной архитектуры. Дом может составить ансамбль с деревянной церковью или каменным храмом в Псковско-Новгородском стиле, а также легко впишется в рядовую застройку сельской улицы или небольшого городка.

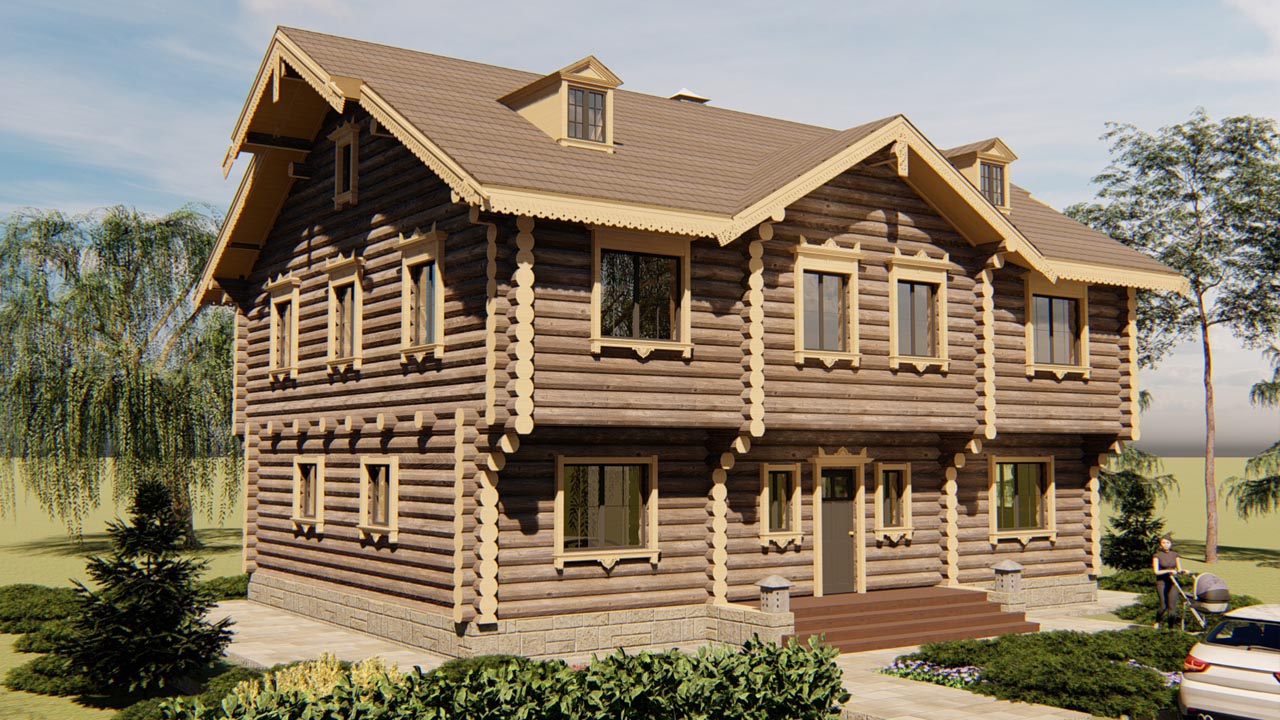

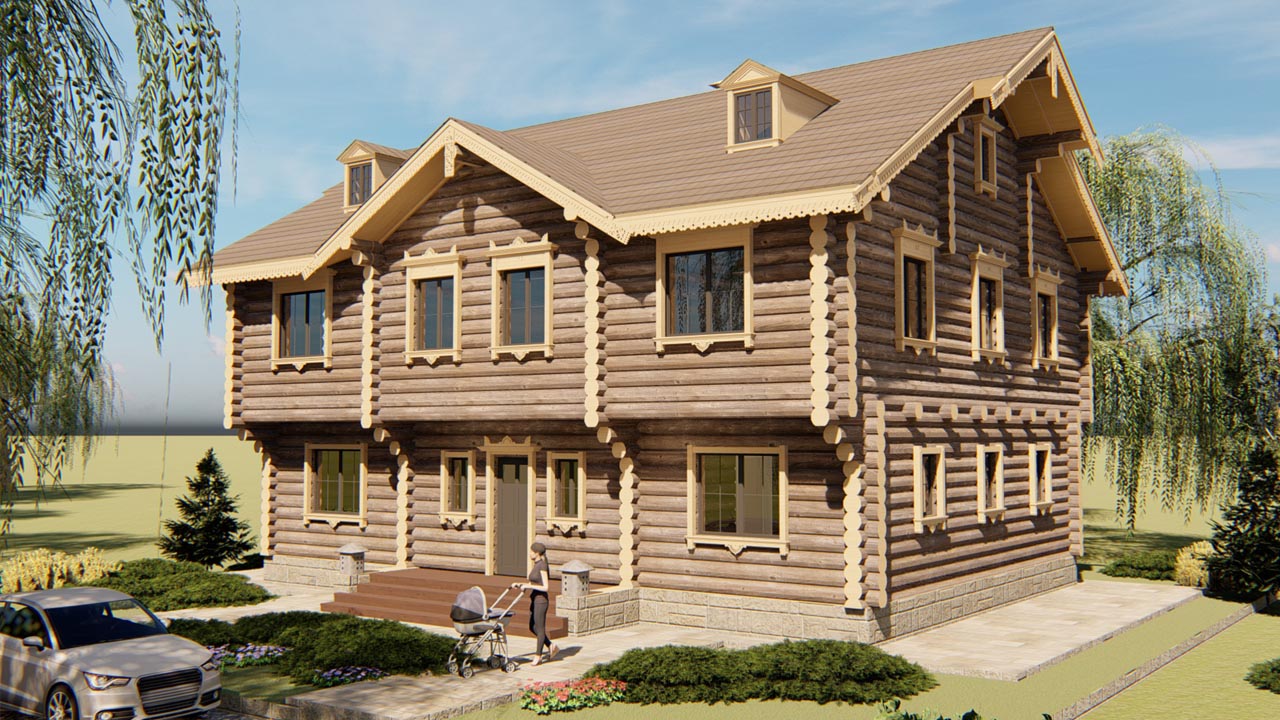

вид спереди проекта рубленного дома причта ВОЛХОВ - визуализация 3d

КОНСТРУКТИВНОЕ РЕШЕНИЕ

Дом рубленный, ручной рубки и сборки.

Стены выполняются из круглого бревна диаметром 280 - 300 мм (высота венца принята 250 мм), рубкой «с остатком», с обработкой антипиренами и антисептиками. Габариты дома выбраны исходя из длины брёвен 6,0 м., для минимального количества обрезков, и параметров участка строительства.

Полы первого этажа - бетонные (плавающие по грунту либо на плите). Конструкцию фундамента определить рабочим проектом (монолитная плита либо свайно-ростверковый)

Перекрытия межэтажное и чердачное - деревянные лаги по балкам из бревна.

Кровля по деревянным балкам и стропилам, тёплая. Чердак тёплый. Покрытие - оцинкованная сталь.

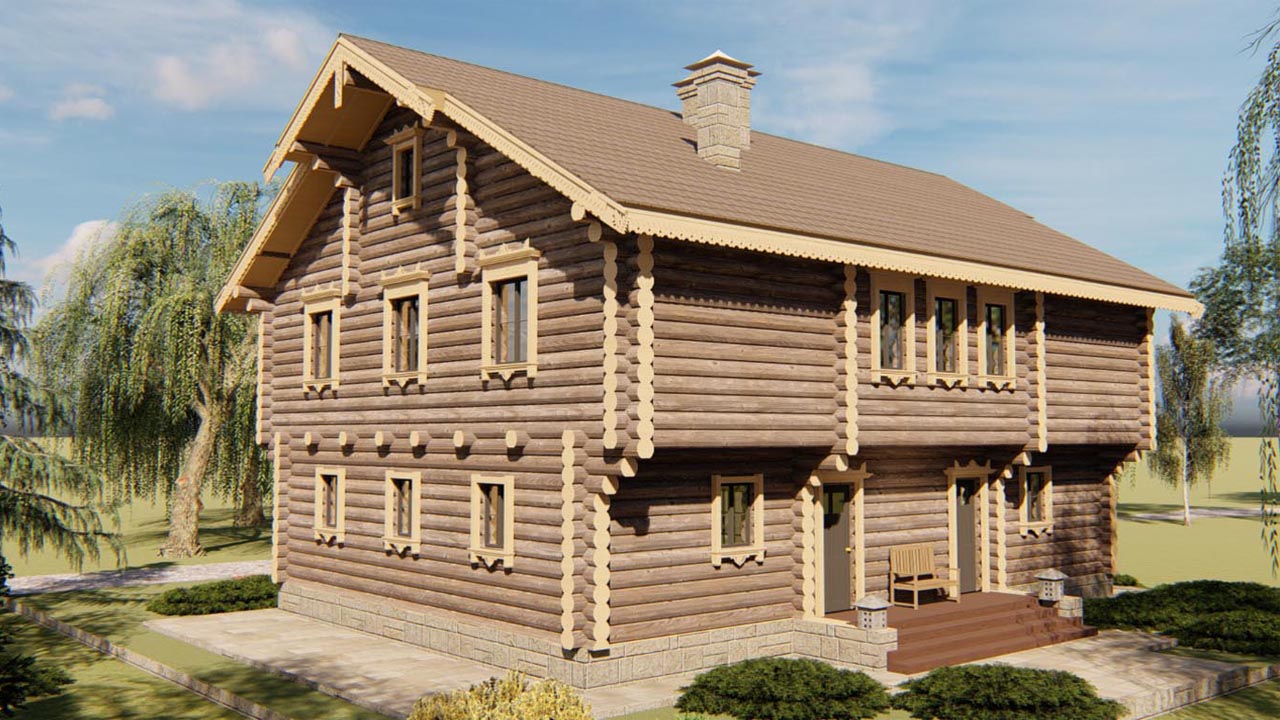

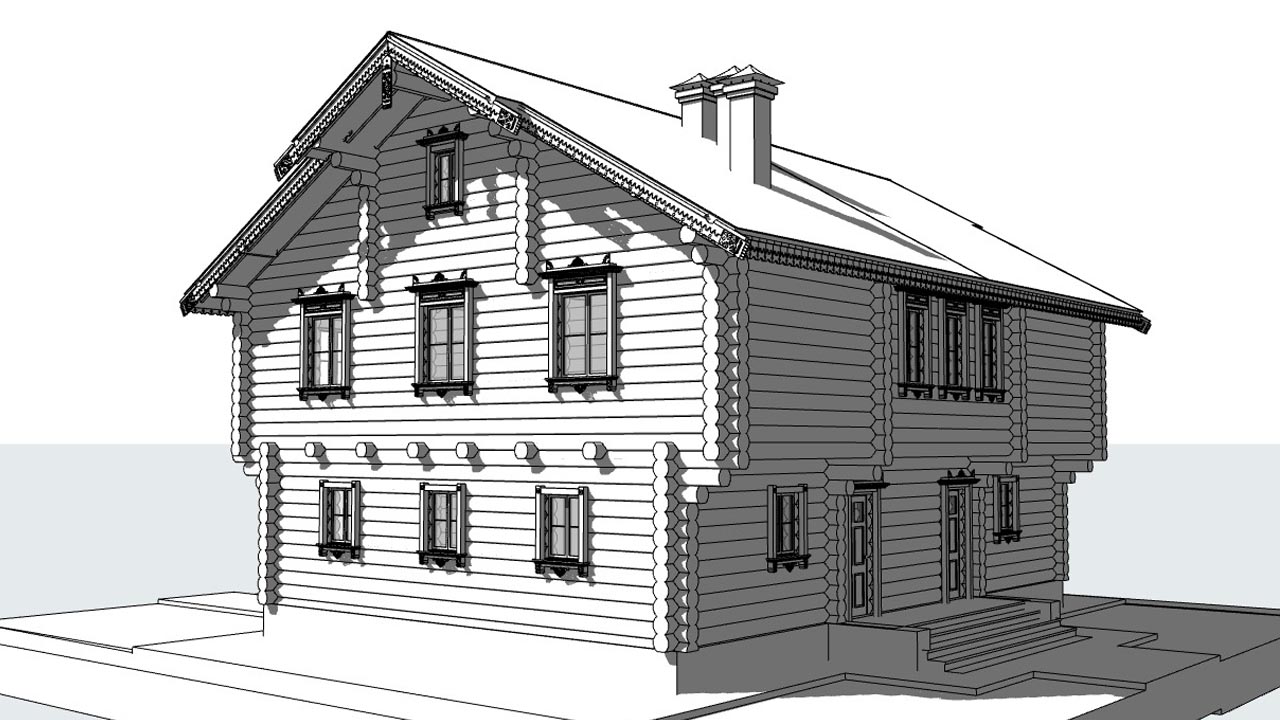

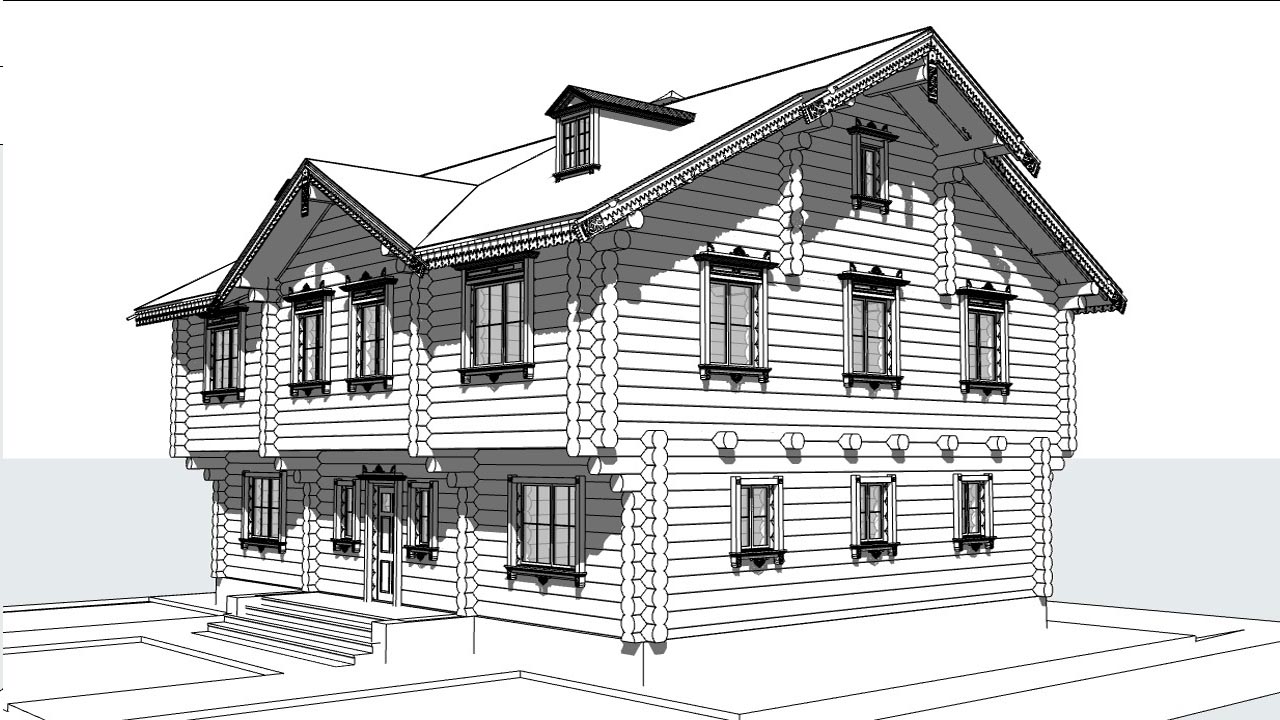

вид сбоку рубленного дома причта ВОЛХОВ - визуализация 3d

СОСТАВ ПРОЕКТА

Проект разработан в составе архитектурных решений.

СТОИМОСТЬ ГОТОВОГО ПРОЕКТА ДОМА

Цена АР + СКР - 35000 ₽
Пример состава комлекта чертежей проекта (АР и СКР) здесь...

ПОКУПКА И ДОСТАВКА ПРОЕКТА

Автор – БУТУСОВА Светлана Андреевна +7-916-627-8440

заказать доставку проекта

Информация о порядке приобретения, образец договора на покупку проекта здесь...

Возможно внесение изменений в чертежи...
Общая таблица цен на готовые проекты и дополнительные работы здесь...
