ЖУРАВКА 350
ВИДЕО - ГОТОВЫЕ ПРОЕКТЫ ДОМОВ
ДОМА - АНАЛОГИ И ДОПОЛНЕНИЯ
БАЛТИКА+СПА 341 м2 Современный особняк с 7 апартаментами и банным комплексом
БАЛТИКА+СПА
х
60000 ₽
ГИЛЬДИЯ 313 м2 Представительная резиденция в английском стиле с вторым светом в интерьере
ГИЛЬДИЯ
х
58000 ₽
ДИАГОНАЛЬ 515 м2 Имение в современном или средиземноморском стиле - с бассейном, зимним садом и прочими благами
ДИАГОНАЛЬ
25х25
80000 ₽
ЛУННЫЙ 398 м2 Каменный брутальный особняк с эркером или гостиница на 8-10 номеров, в классическом или средиземноморском духе
ЛУННЫЙ
х
65000 ₽
ОЛИМПИК 285 м2 Большой сельский дом со спортзалом, сауной, верандой, из газосиликатных блоков
ОЛИМПИК
14х22
57500 ₽
СТАТЬИ ПО ТЕМЕ
КАК ВЫБРАТЬ ГОТОВЫЙ ПРОЕКТ
КАК ВЫБРАТЬ ГОТОВЫЙ ПРОЕКТ

• Как среди множества представленных на рынке готовых проектов выбрать свой единственный?
• 11 позиций проверки качества, и 7 признаков, что домик Вам подходит.

КАК РАСПОЛОЖИТЬ ПОСТРОЙКИ НА УЧАСТКЕ?
КАК РАСПОЛОЖИТЬ ПОСТРОЙКИ НА УЧАСТКЕ?

• Статья о правилах расположения дома на участке.
• 4 простых шага до начала строительства для определения идеального места на участке

КАК СТРОИТЬ ПО ТИПОВЫМ ПРОЕКТАМ
КАК СТРОИТЬ ПО ТИПОВЫМ ПРОЕКТАМ

• Вы выбрали проект в каталоге и собираетесь купить чертежи.
• Что доработать в архитектуре, конструктиве и инженерии типового коттеджа, чтобы он идеально подошёл для Вашей семьи и участка.

категории каталога
  • полный каталог
  • с мансардой
  • двухэтажные +
  • кирпичные
  • современный
  • шале
  • средиземноморский
  • русский
  • с сауной
  • с панорамными окнами
  • 300+ метров
  • многокомнатные
  • со входом с юга
разделы сайта
  • проектирование
  • интерьеры
  • усадьбы и поместья
  • цены
  • как купить
  • ландшафт

Двухэтажный особняк с бассейном

Previous Next

ОБЩИЕ ДАННЫЕ

Проект выполнен для строительства в коттеджном посёлке под Москвой, на небольшом участке. Сзади и справа близко расположены соседские дома, поэтому с этих сторон мало окон. Вперед и влево открывается обзор на окружение.

S общая 350 м2
S жилая 157 м2
Спальни 5
Габариты х м

ПЛАН ПЕРВОГО ЭТАЖА

Здесь расположены общие (столовая-кухня-гостиная) и рекреационные (бассейн и баня) помещения, гостевая спальня, курительная комната хозяина дома и техническое помещение. Бассейн и сауна вынесены в отдельный блок и отделены от жилой части капитальной стеной.

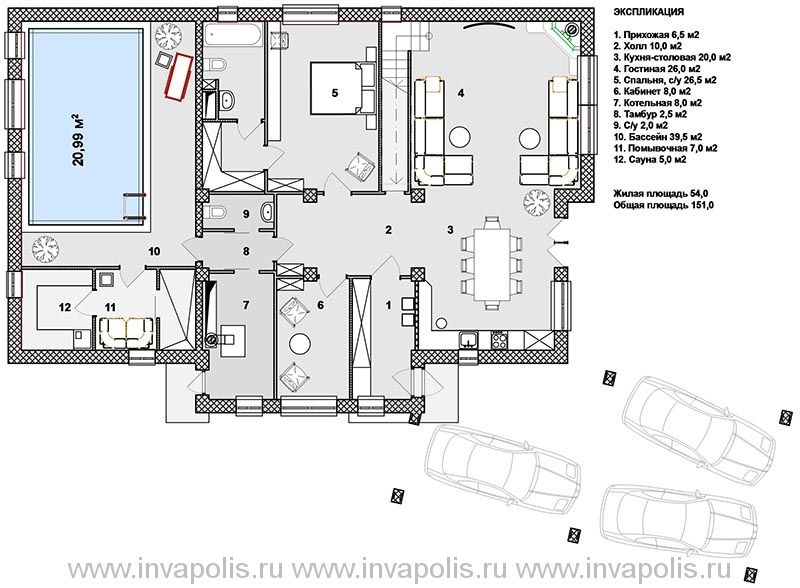

план первого этажа коттеджа ЖУРАВКА

ПЛАН ВТОРОГО ЭТАЖА

Второй этаж функционально разделен на две части: над общими комнатами находятся апартаменты хозяев дома с большой ванной и гостевая спальня, над спортивной зоной - мансардные детские спальни с лестницей на игровой чердак. Чердак площадью примерно 40 м2 расположен под самой высокой частью кровли и освещается через мансардные окна.

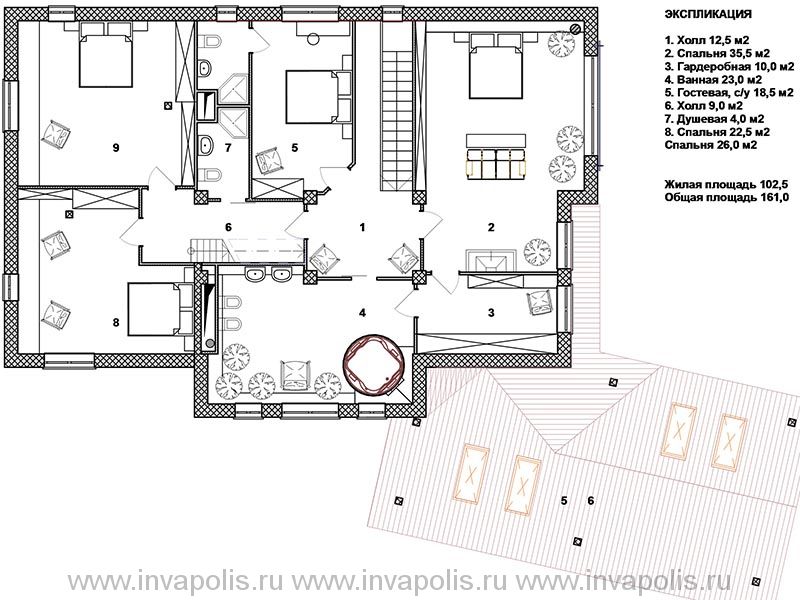

план второго этажа коттеджа журавка - личные комнаты

ВНЕШНИЙ ВИД

На главный фасад выходят панорамные окна гостиной, кухни и главной спальни. К дому примыкает навес-стоянка.
проект коттеджа ЖУРАВКА - 3d вид с дороги

проект коттеджа ЖУРАВКА - 3d вид с птичьего полёта

Боковые и задний фасады скромнее, но также эстетически продуманы. Они оформлены фронтонами и группами окон, скомпонованных по три.
проект коттеджа ЖУРАВКА - боковой фасад

проект коттеджа ЖУРАВКА - 3d вид правой стороны

ИНТЕРЬЕР КОТТЕДЖА

Интерьер выполнен в современном демократичном стиле. Рассмотреть вид помещений можно на фотостраничке...

проект коттеджа ЖУРАВКА - 3d визуализация чердака

КОНСТРУКТИВНЫЕ ОСОБЕННОСТИ

Фундаменты дома выбираются в соответствии с типом грунта и климатом. В чертежах показано расположение несущих рёбер фундаментов. Наружные стены из газосиликатных D500 блоков, толщиной 400мм, несущие колонны кирпичные. Перегородки из пазогребневых плит или гипсокартона толщиной 80 мм. Междуэтажное перекрытие анд первым этажом - монолитный ж/б, над вторым этажом - монолитные ж/б или деревянные. Кровля многоскатная, утепленная, по деревянным балкам и стропилам

О типовых конструкциях домов бренда ИНВАПОЛИС© можно почитать на странице ПРОЕКТЫ КАМЕННЫХ ДОМОВ

СОСТАВ ГОТОВОГО ПРОЕКТА ДОМА

Рабочий проект коттеджа содержит два раздела - паспорт для согласования в органах контроля за строительством;
и архитектурно-строительный раздел для возведения «коробки» дома из пеноблока или газобетона в указанном ниже составе:

1. Общие данные.
2. План разбивки осей и несущих ребер фундамента
3. План стен и перегородок 1-го этажа
4. План-схема перекрытия над 1-м этажом
5. План стен и перегородок 2-го этажа
6. План чердака
7. План балок кровли
8. План стропил кровли
9. План кровли
10-13. Фасады
14-16. Разрезы
17. Ведомость окон.
18-19. Общий вид стропил кровли (визуализации несущей системы кровли)

ФОТО СТРОЯЩЕГОСЯ ДОМА

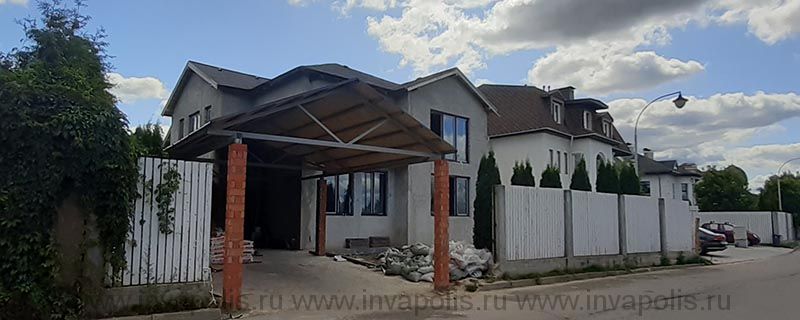

проект коттеджа ЖУРАВКА - фото строящегося дома

СТОИМОСТЬ ГОТОВОГО ПРОЕКТА ДОМА

Цена АР + СКР - 41400 ₽
Пример состава комлекта чертежей проекта (АР и СКР) здесь...

ПОКУПКА И ДОСТАВКА ПРОЕКТА

Автор – БУТУСОВА Светлана Андреевна +7-916-627-8440

заказать доставку проекта

Информация о порядке приобретения, образец договора на покупку проекта здесь...

Возможно внесение изменений в чертежи...
Общая таблица цен на готовые проекты и дополнительные работы здесь...
