ШАЛЕ-ШАТО - проект мансардного коттеджа 9 Х 10 с пятью спальнями

Previous Next

Общие данные

Проект дома в стиле минимализма, 9х10 м с пятью спальнями и террасой - комфортное и надёжное убежище для небольшой семьи с детьми или пожилыми родителями

S общая 150 м2
S жилая 116.3 м2
Спальни 5
Габариты 11 х 14 м

ПЛАНЫ

В ШАТО три входа: со стороны въезда на участок входы в прихожую и котельную, а со стороны сада – летний садовый вход в гостиную.

В зонировании помещений 1-го этажа применен прием визуального совмещения кухни, столовой и гостиной, так как это существенно экономит площадь, увеличивает, обогащает и гармонизирует внутреннее пространство этажа.

Одна из пяти спален предназначена для старшего поколения дома и расположена на 1-ом этаже, рядом с ней удобно размещена небольшая ванная комната. Приватное расположение комнаты будет комфортно пожилых людей.

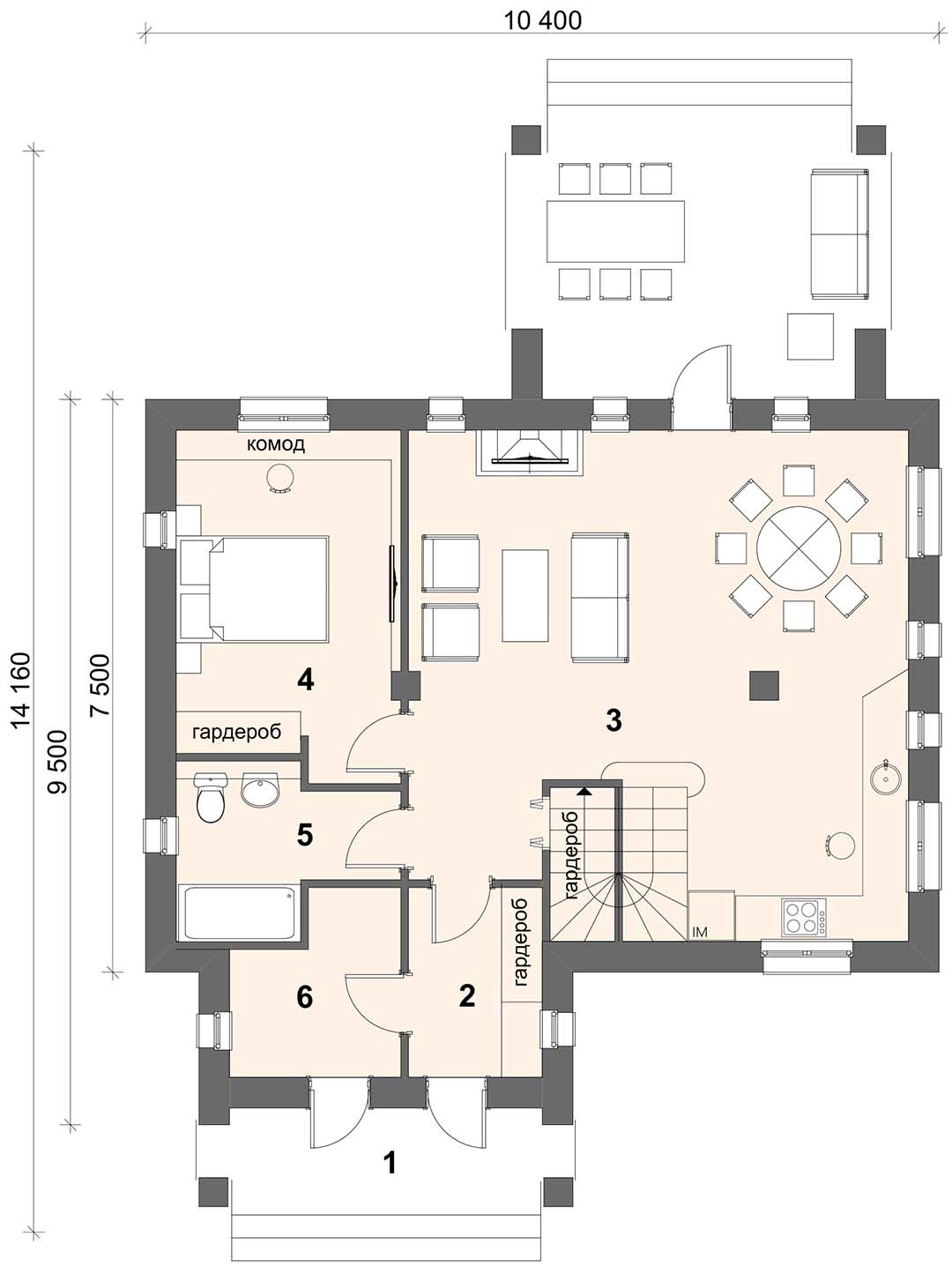

план 1 этажа бюджетного коттеджа 9х10 ШАЛЕ-ШАТО

1-й ЭТАЖ:

1. крыльцо главного входа, 2. прихожая - 4.6 кв.м, 3. холл, каминная, гостиная, кухня, лестница - 41.3 кв. м, 4. спальня - 13.5 кв.м, 5. душ - 5.4 кв.м, 6. котельная - 6.0 кв.м, 7. выход на участок, терраса.

Общая площадь этажа 70.8 кв.м
Жилая площадь этажа 55.8 кв.м

В мансарде 4 спальни для супружеской пары и младшего поколения семьи. В случае, если в семье есть малыш, и в одной из спален будет устроена детская, - между спальней родителей и детской можно устроить дополнительную дверь.

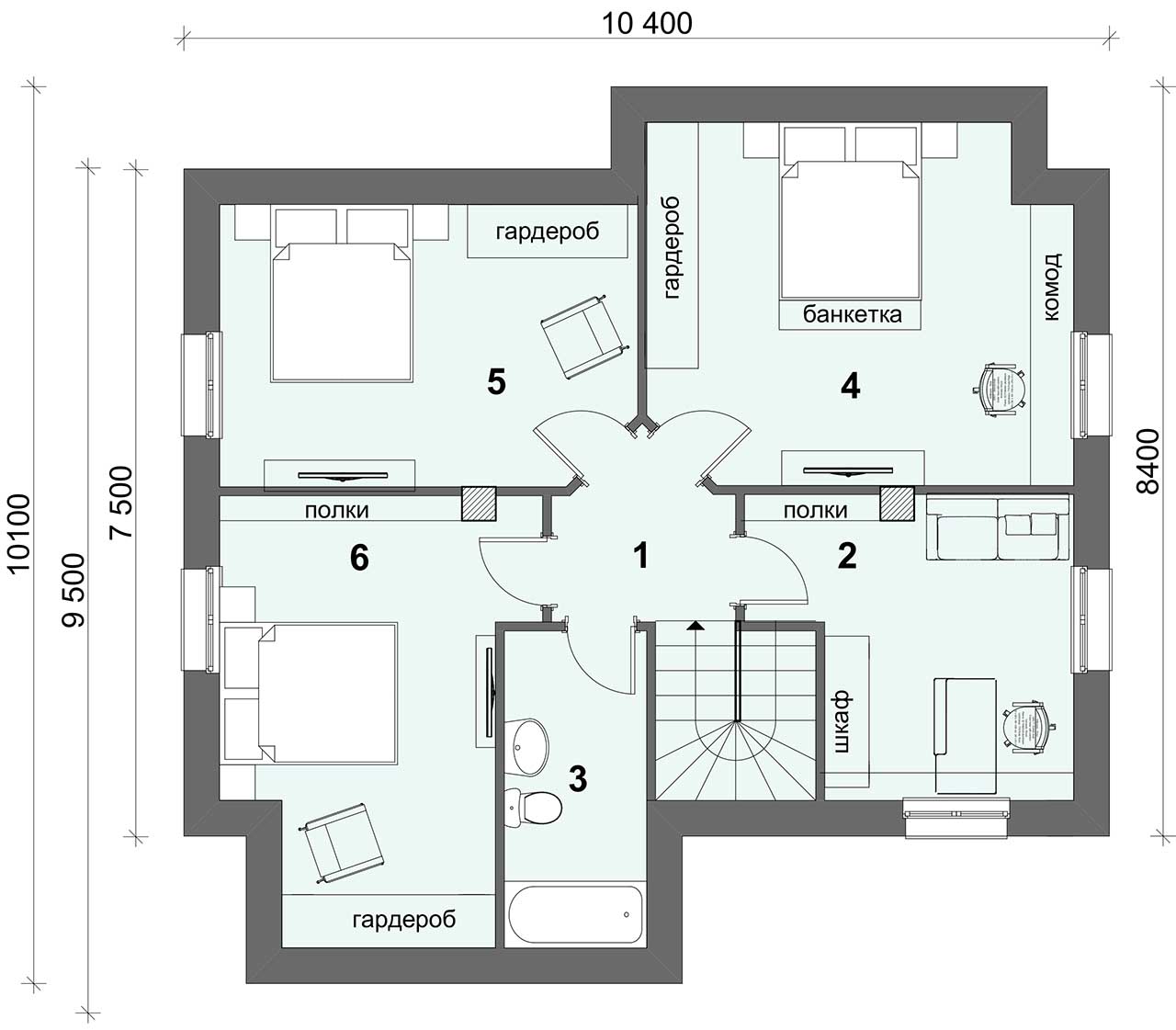

план 2 этажа бюджетного коттеджа 9х10 ШАЛЕ-ШАТО

МАНСАРДА:

1. холл - 3.7 кв м, 2. кабинет - 11.0 кв м, 3. ванная - 6.0 кв м, 4. спальня - 18.5 кв м, 5. спальня -15.0 кв м, 6.спальня - 16.0 кв м

Общая площадь помещений мансардного этажа 70.2 кв м, из них жилые комнаты занимают внушительную долю - 60.5 кв м.

Для сбора, разводки и монтажа коммуникаций в контуре стен фундамента запроектировано подполье и еще небольшой подвал под котельной. Спуск в подвал через люк в полу котельной. Есть возможность сделать спуск по лестнице из прихожей.

ВОЗМОЖНЫ ВАРИАНТЫ

Несущий каркас дома составляют наружные стены и две колонны в центре здания. Межкомнатные перегородки не несущие — поэтому возможны любые изменения в их расположении. Так как дом запроектирован по принципу растущего, в случае необходимости увеличения площади ШАТО возможен его рост как с левого, так и с правого торца.

Если стиль ШАЛЕ-ШАТО вам нравится, но нужен дом с площадью поменьше, можно посмотреть похожий на него ТИРОЛЬ.

АРХИТЕКТУРА И ИНТЕРЬЕР

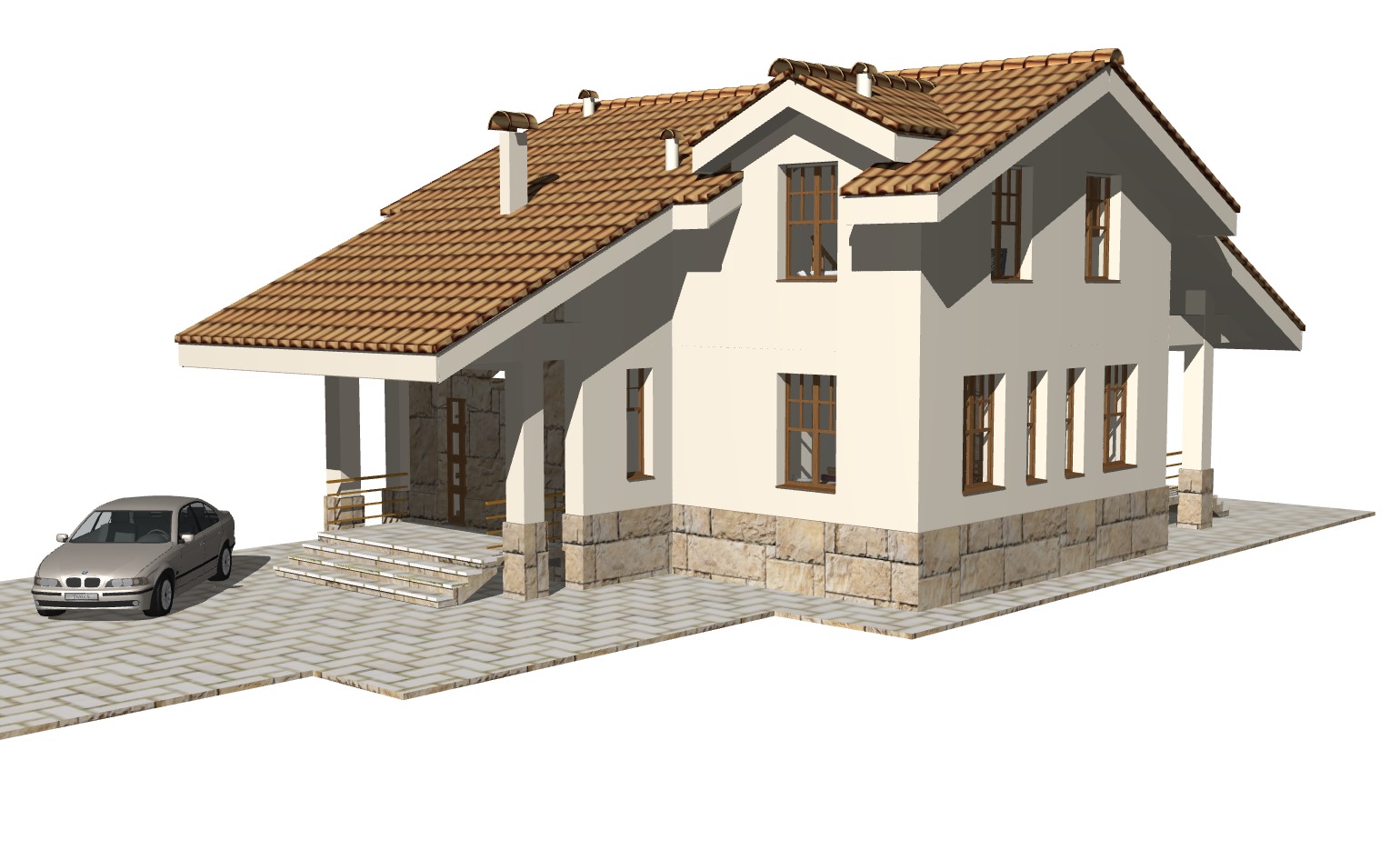

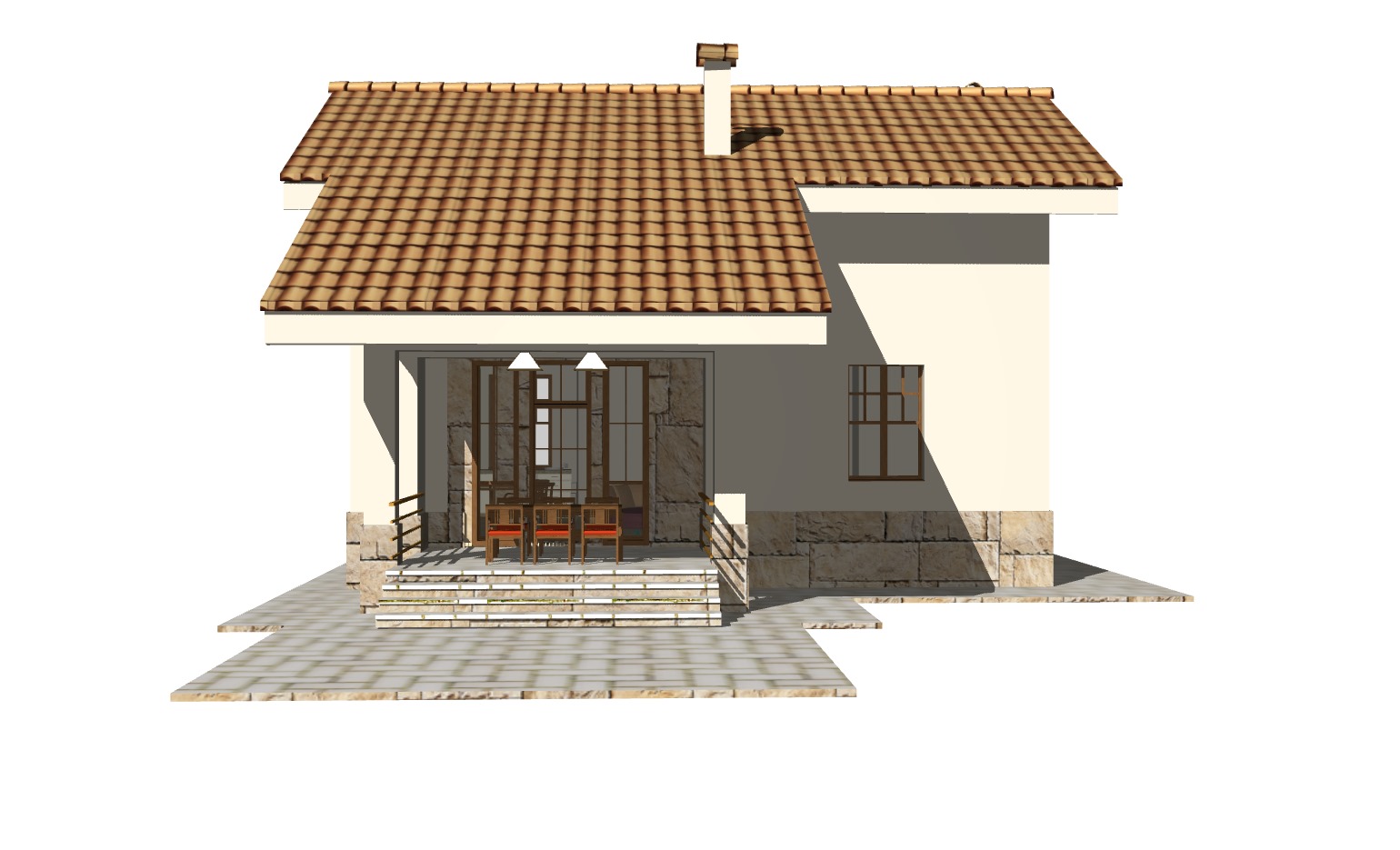

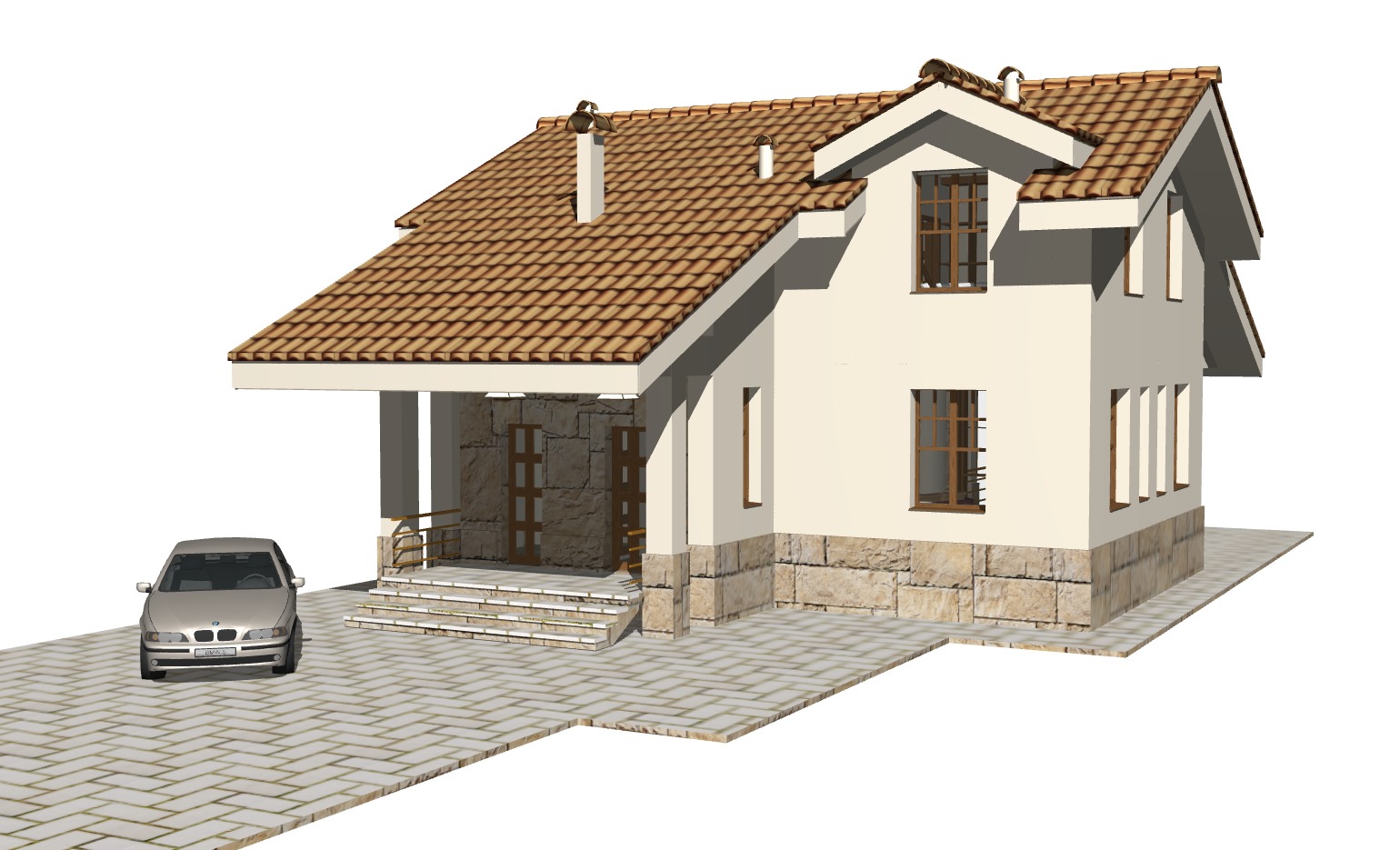

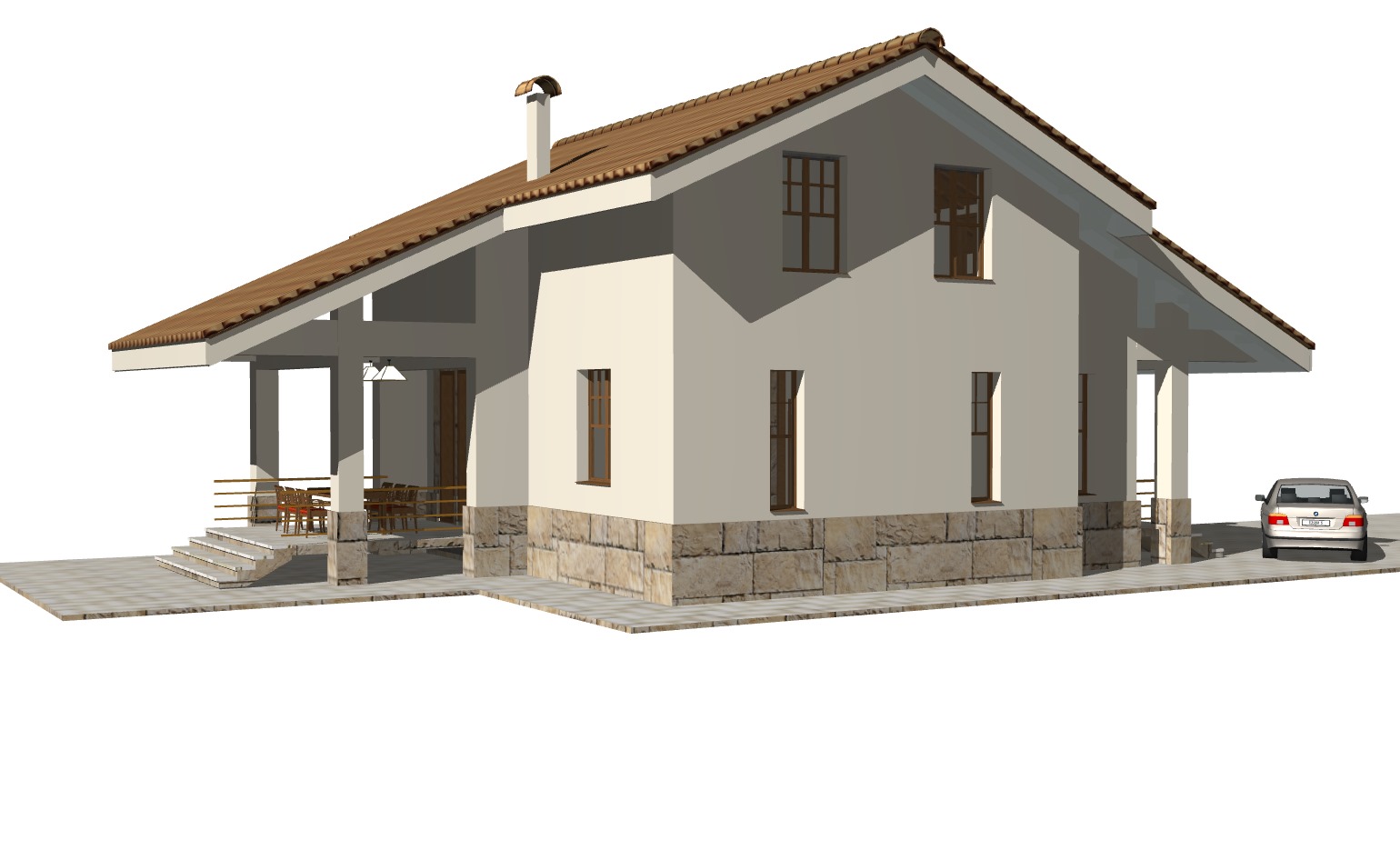

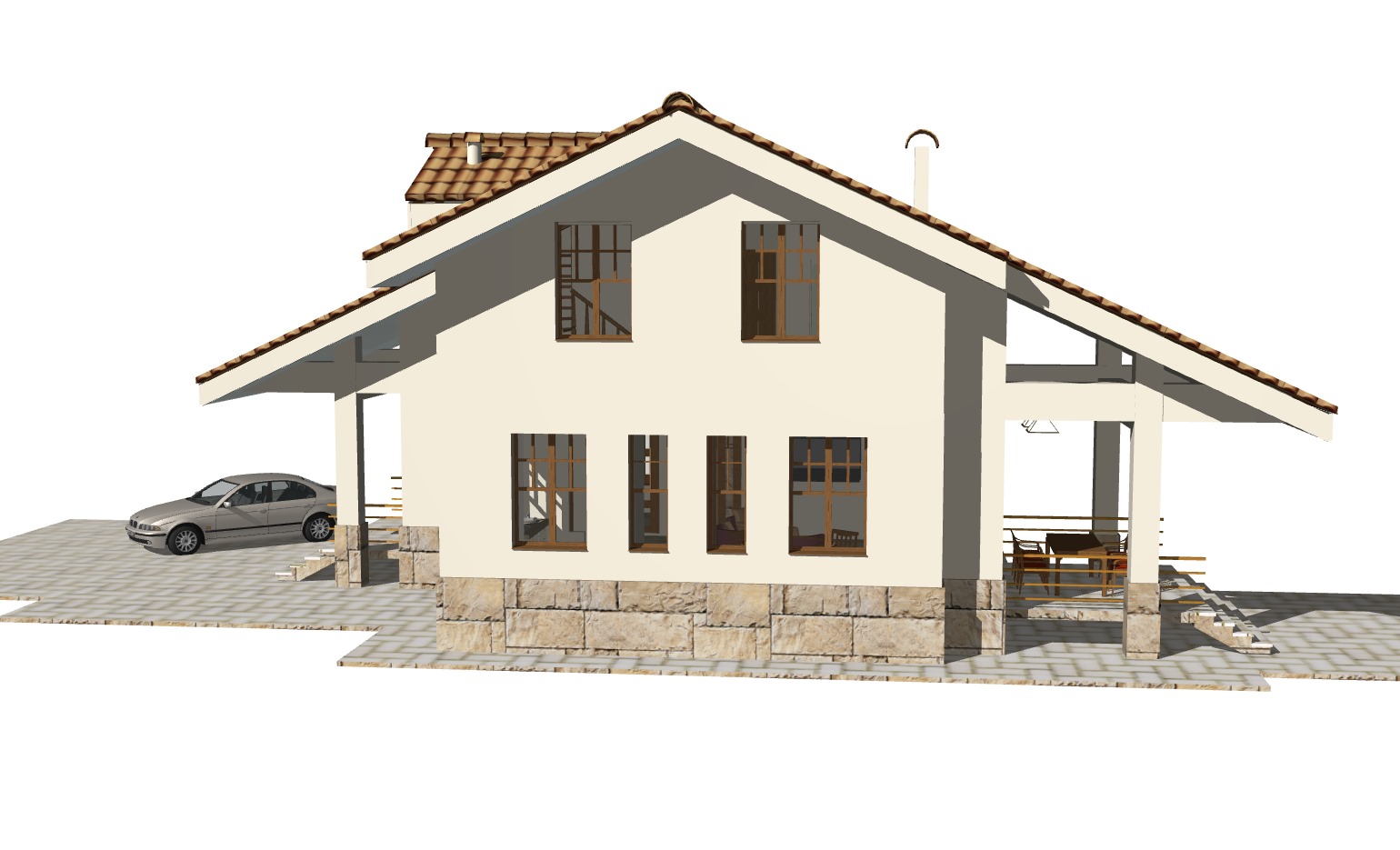

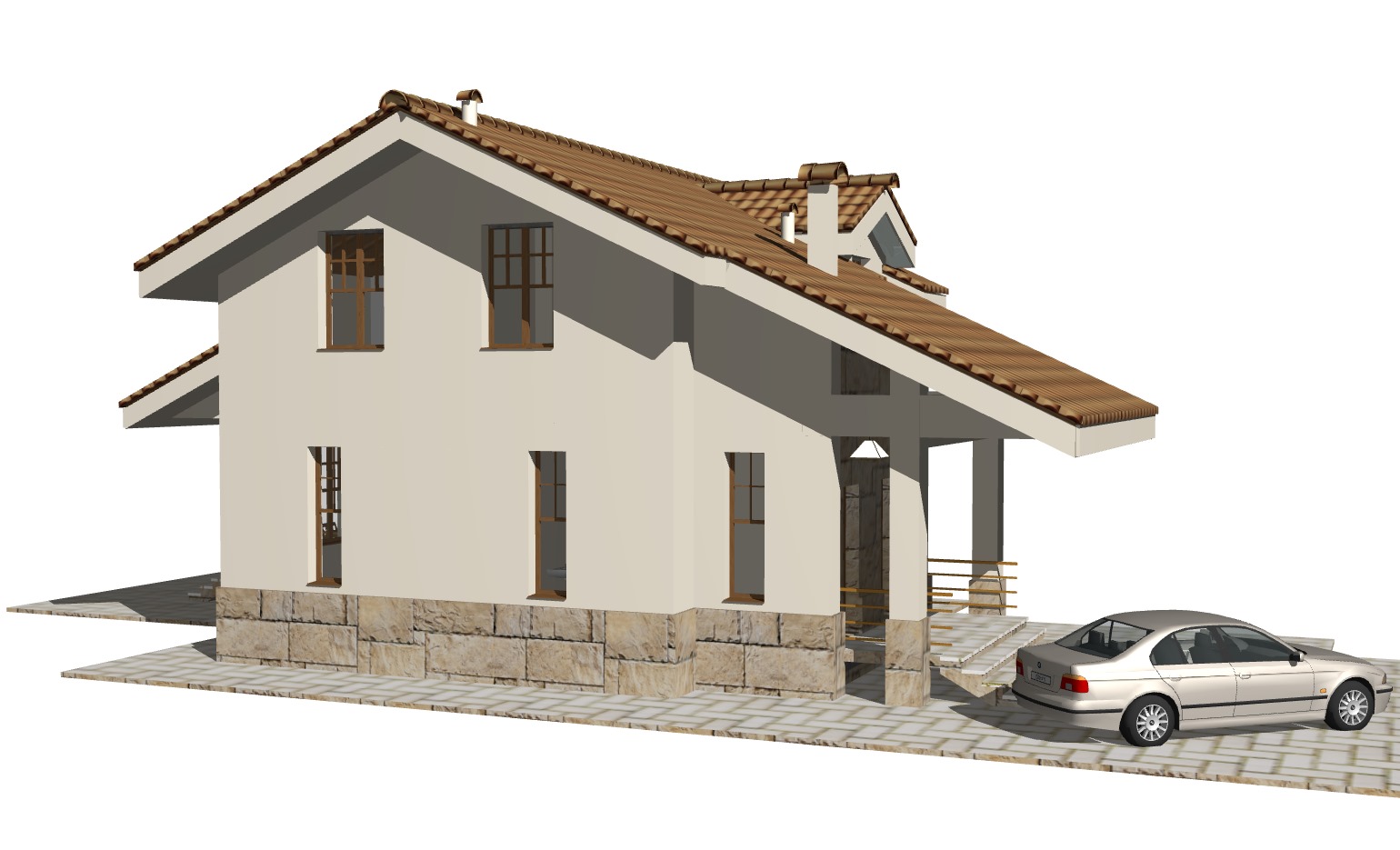

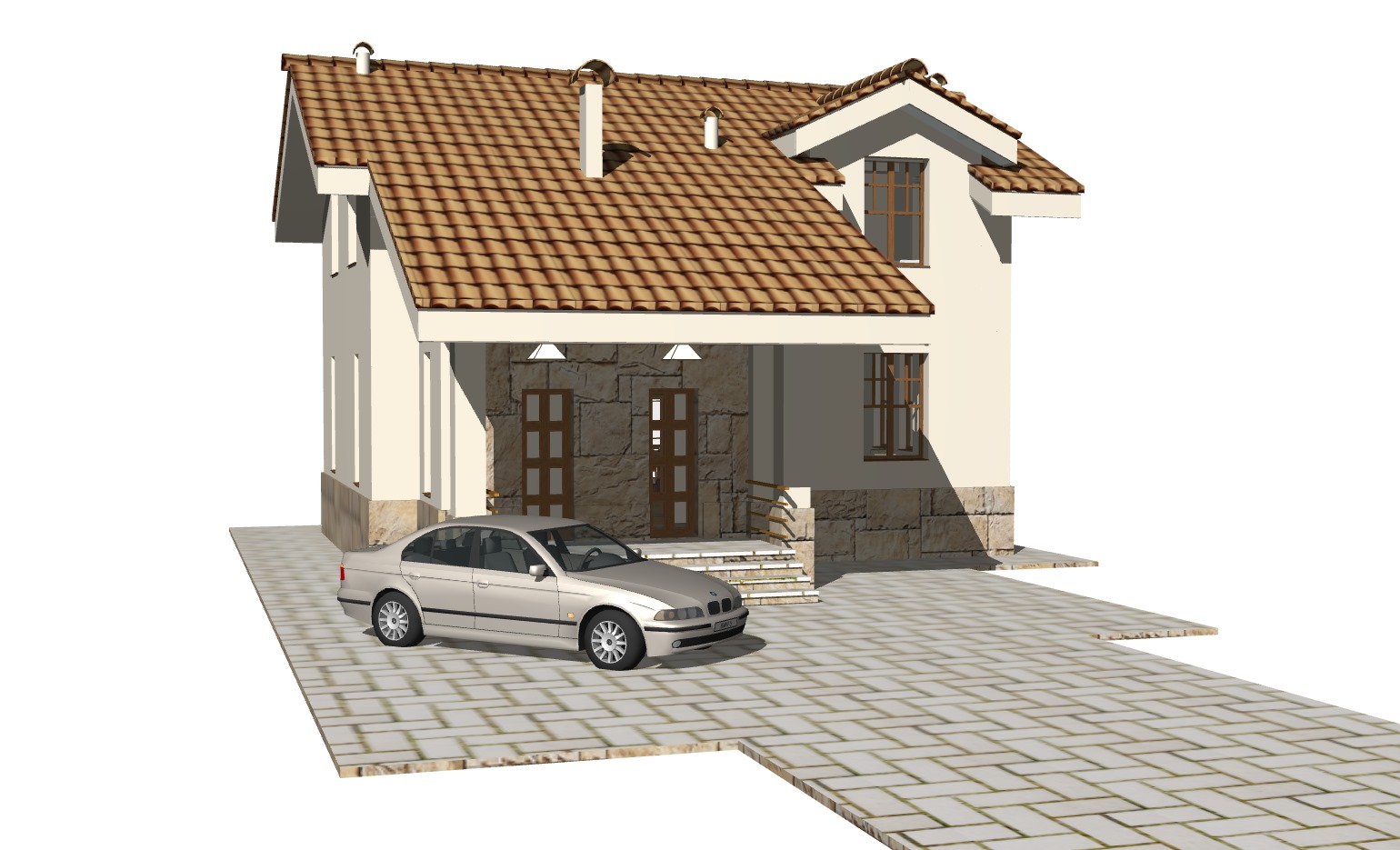

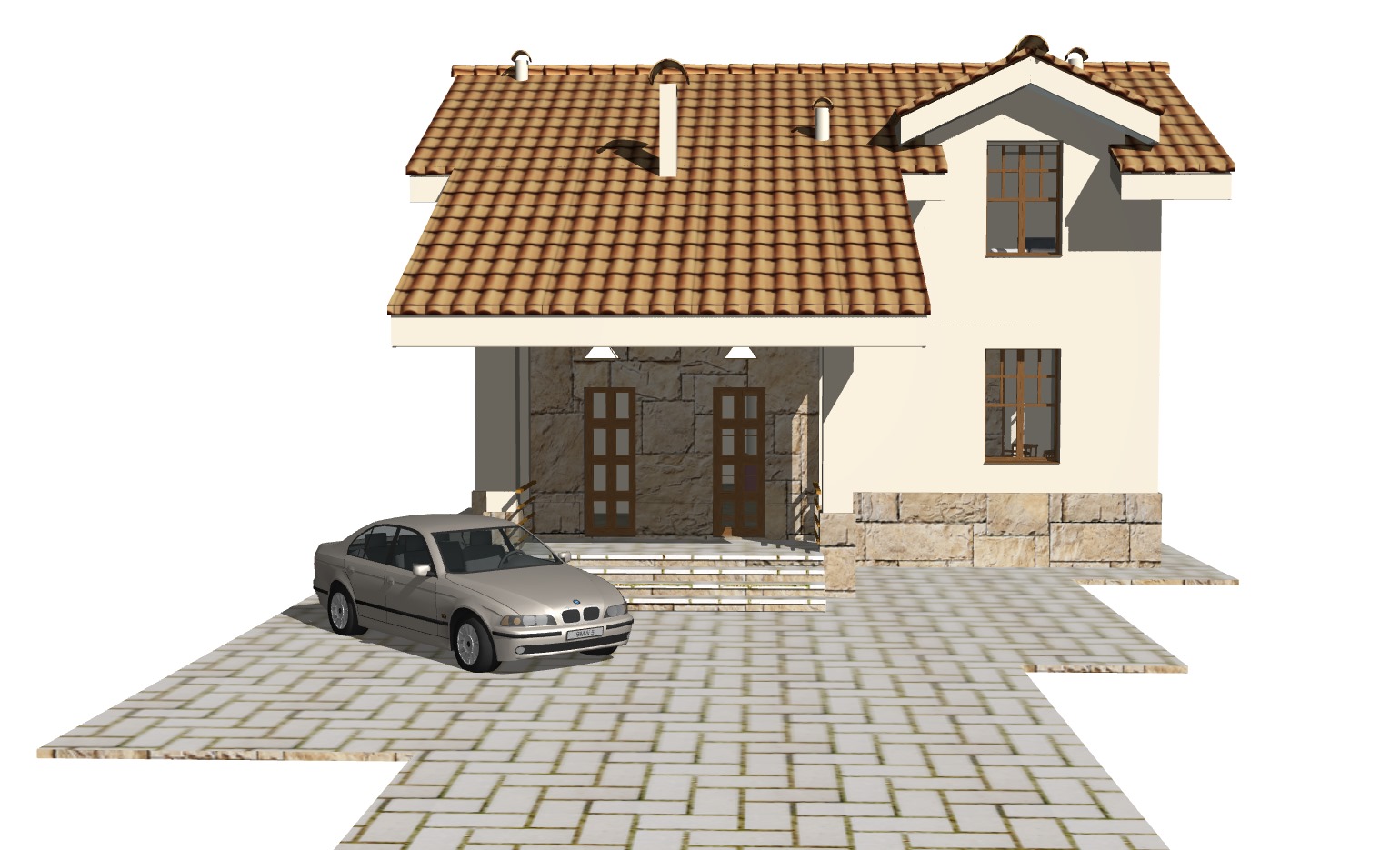

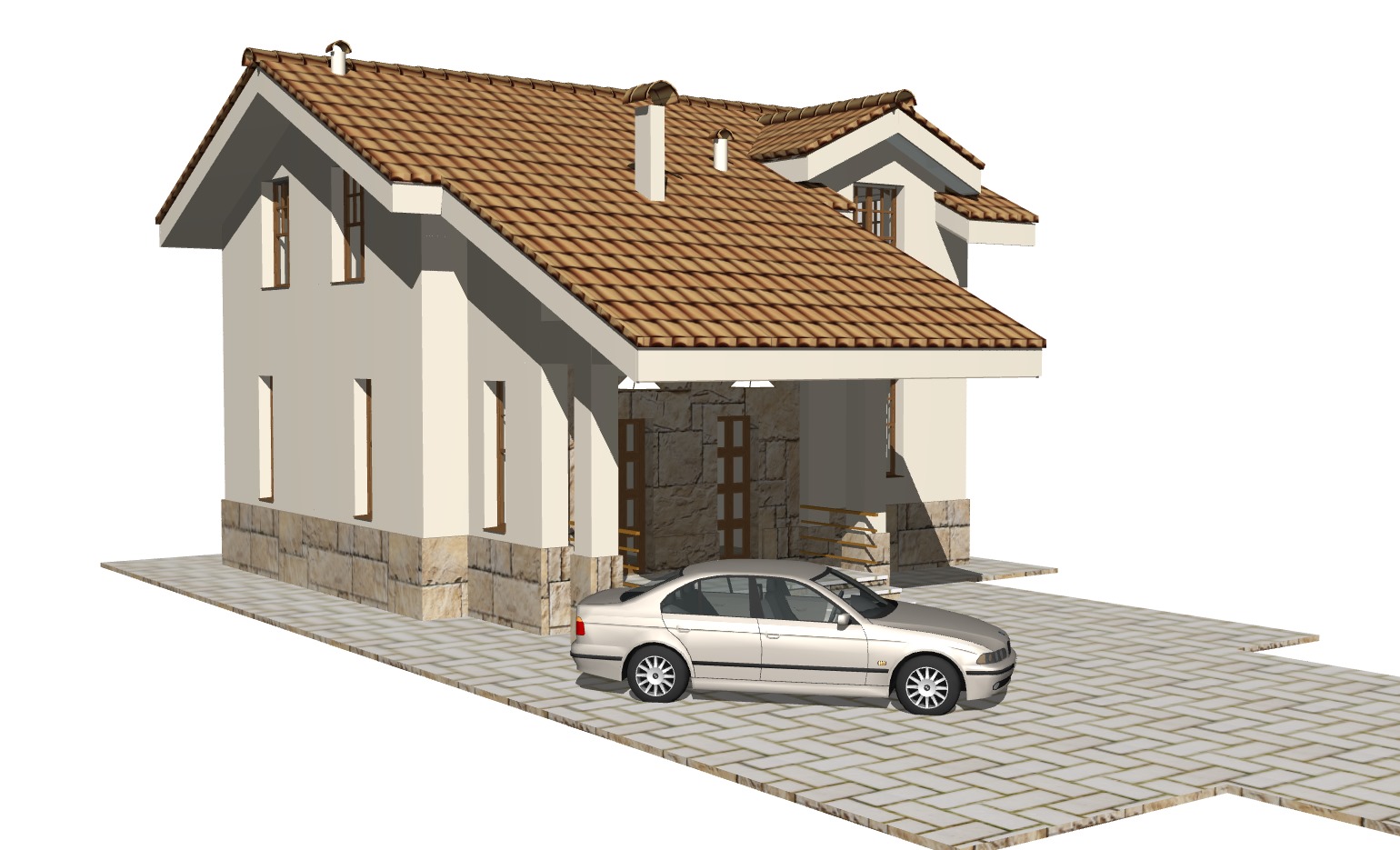

 Внешний вид бюджетного коттеджа 9х10 ШАЛЕ-ШАТО

Стиль дома – шале с деталями минимализма. Особенность архитектуры ШАТО — простая двускатная кровля, надежно укрывающая от ливня и снега, и стильные минималистические детали архитектуры опоры свесов кровли над крыльцом и террасой в зонах главного и садового входа в дом.

 каминная и гостиная бюджетного коттеджа 9х10 ШАЛЕ-ШАТО

Особенность интерьеров ШАТО –общее для каминной, гостиной и кухни светлое ЛОФТ-пространство, в котором можно удобно перемещаться из одной зоны в другую, и в котором не тесно быть вместе всей семьей.

 кухня и гостиная в ЛОФТЕ Шале Шато

Так как ШАТО имеет такое же ЛОФТ-пространство, как и дом ТИРОЛЬ, более подробно рассмотреть интерьеры можно здесь.

КОНСТРУКЦИИ И МАТЕРИАЛЫ

Конструктивные решения простые, экономичные и максимально надежные.

Фундаменты тонкие классические - ленточные монолитные на глубину промерзания грунта.

Наружные стены толщиной 400 мм из газоблока, не требующие дополнительного утепления.

Перегородки из пазогребневых блоков 80мм.

Перекрытия пола – железобетонные 200мм.

Кровля – простая двускатная, утепленная, по деревянным балкам и стропилам.

СОСТАВ ПРОЕКТА

Раздел АР содержит строительный паспорт проекта - чертежи и иллюстрации для общего знакомства с архитектурой и планом дома, и для проведения строительного тендера, получения разрешения на строительство и для передачи проектировщикам инженерных разделов (отопления, вентиляции, водопровода, канализации и прочего).

Раздел СКР предназначен для строительства и содержит информацию о габаритах и конструкциях всех частей дома, предлагаемых строительных технологиях, конструктивных узлах, подсчёт строительных материалов и необходимые пояснения к каждому чертежу проекта. Чертежи строительного раздела расположены в порядке возведения дома: нулевой цикл, возведение стен, монтаж кровли. В чертежах есть информация о дымоходах, каналах вентиляции и канализации.

Перечень чертежей и иллюстраций по обоим разделам проекта можно получить на электронную почту по запросу.

Стоимость готового проекта дома

Цена готового (типового) комплекта чертежей - 44000 ₽
Пример готового проекта дома здесь... Состав комплекта может отличаться от примера.

ЗАКАЗ ПРОЕКТА

Автор – МЕСТЕР Ольга Израиловна

Телефон: +7-916-142-9295

Email: invapolis@yandex.ru

заказать доставку проекта почтой

Информация о порядке приобретения и доставке, образец договора на покупку проекта здесь...

Если доме что-то не устраивает, мы можем внести изменения в проект...
Общий прайс-лист на проекты домов и дополнительные работы здесь...
