РИО-Т 143
ВИДЕО - ИНТЕРЬЕР ДОМОВ КОЛЛЕКЦИИ РИО
категории каталога
  • Все проекты
  • одноэтажные
  • из газобетона
  • кирпичные
  • средиземноморский
  • классический
  • с гаражом
  • с террасой
  • 100-150 метров
  • 3-4 спальни
  • угловые
  • Рио
разделы сайта
  • цены
  • как купить
  • пример состава проекта
  • изменение проектов
ДОМА - АНАЛОГИ И ДОПОЛНЕНИЯ
В СТИЛЕ ШАЛЕ
В СТИЛЕ ШАЛЕ к проекту
47000 ₽
ВИЛЛА РИО
ВИЛЛА РИО к проекту
40000* ₽
РИО
РИО к проекту
38000 ₽
РИО-110
РИО-110 к проекту
39000 ₽
Тиволи
Тиволи к проекту
39000* ₽
СТАТЬИ ПО ТЕМЕ
КАК ВЫБРАТЬ ГОТОВЫЙ ПРОЕКТ
КАК ВЫБРАТЬ ГОТОВЫЙ ПРОЕКТ

• Как среди множества представленных на рынке готовых проектов выбрать свой единственный?
• 11 позиций проверки качества, и 7 признаков, что домик Вам подходит.

КАК ПОСТРОИТЬ ПО ГОТОВОМУ ПРОЕКТУ
КАК ПОСТРОИТЬ ПО ГОТОВОМУ ПРОЕКТУ

• Вы выбрали проект в каталоге и собираетесь купить чертежи.
• Что доработать в архитектуре, конструктиве и инженерии типового коттеджа, чтобы он идеально подошёл для Вашей семьи и участка.

одноэтажный дом c планом "буквой Т"

Previous Next

ОБЩИЕ ДАННЫЕ

Готовый проект одноэтажного дома 143 м2 с 4-мя спальнями, гаражом, террасой, подвалом подходит для участков шире 24 м, обычных или находящихся на углу двух улиц.

S общая 143 м2
S жилая 97 м2
Спальни 4
Габариты 15 х 18 м

ПЛАНИРОВКА

1. крыльцо главного входа в дом 10.0 м2;   2. прихожая 4,0 м2;   3. душевая 3.5 м2;   4. котельная 6.0м2;    5. гараж 27.3 м2;  6-7. гостиная, кухня, столовая, барная стойка 46.8 м2;   8. спальня 12.0 м2;   9. спальня11.2 м2;   10. спальня 11.0 м2;   11. холл спальни  2.0 м2;   12. ванная комната 6.0 м2;   13. спальня 13.8 м2;   14. летняя столовая с лестницами 30.0 м2



В зонировании дома применен приём совмещения кухни-столовой и гостиной. Все остальные помещения этажа изолированы и скомпонованы вокруг этого просторного лофт пространства.

Главный вход в центре дома в небольшой холл. Прямо от входа раскрывается вид на гостиную с барной стойкой. Справа от входа размещены спальня, душевая и кухня-столовая с барной стойкой. Из кухни можно выйти на террасу с летней столовой и камином. Слева от входа расположены котельная со входом в гаражное помещение и еще три спальни, одна из которых имеет холл и собственную просторную ванную комнату.

Под домом есть небольшое подвальное помещение для технических нужд. Спуск в подвал из котельной

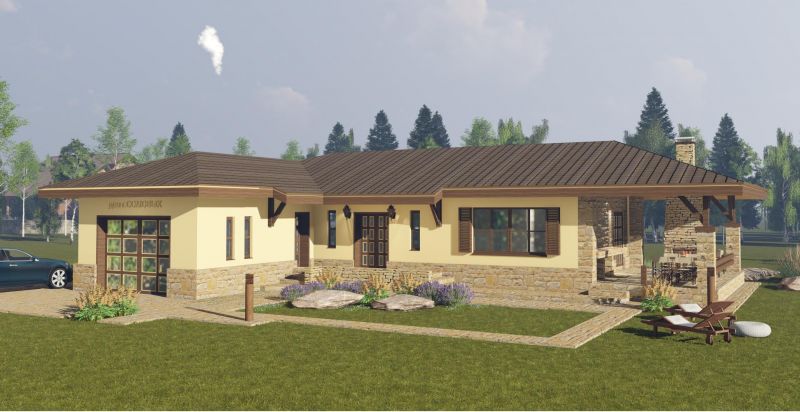

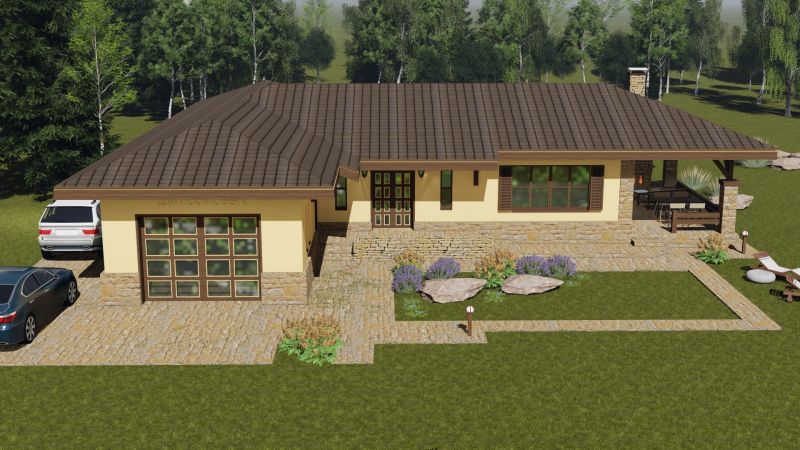

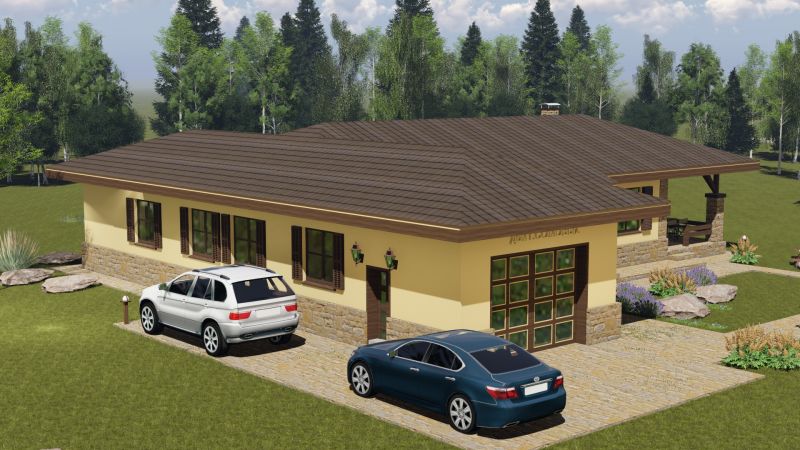

ВНЕШНИЙ ВИД И СТИЛЬ

Как и все дома коллекции, одноэтажный коттедж РИО-Т имеет стильную архитектуру с динамичным силуэтом и консольными деталями подпора балок конструкции кровли, придающими облику оригинальность и шарм.

КОНСТРУКТИВНЫЕ РЕШЕНИЯ

Фундамент – монолитный ж/б на глубину промерзания
Стены – газосиликатный блок или пенобетон
Перекрытие – монолитный ж/б
Кровля – мансардная тёплая, финишное покрытие - метало или мягкая черепица по деревянным балкам и стропилам

О стандартных конструкциях домов бренда ИНВАПОЛИС©, читайте на странице ПРОЕКТЫ ИЗ ПЕНОБЛОКОВ

ИНФОРМАЦИЯ О ПРОЕКТНОЙ ДОКУМЕНТАЦИИ

Готовый проект одноэтажного дома РИО-Т 143 м2 с 4-мя спальнями, гаражом, террасой, подвалом, 18 х 19 метров разработан в составе двух разделов: Архитектурные решения (АР) и Конструктивно-строительные решения (СКР).

Раздел АР содержит чертежи и иллюстрации для общего знакомства с архитектурой дома. он нужен для проведения строительного тендера, получения разрешения на строительство и для передачи инженерам – проектировщикам инженерных разделов проекта: отопления, вентиляции, водопровода, канализации и прочего.

Раздел СКР предназначен для строительства и содержит точную информацию о габаритах и конструкциях всех частей дома, подсчёт строительных материалов и необходимые пояснения к каждому чертежу проекта. Чертежи строительного раздела готового проекта расположены в порядке возведения дома: нулевой цикл, возведение стен, монтаж кровли. В чертежах есть информация о дымоходах, каналах вентиляции, канализации. Для разводки и монтажа коммуникаций запроектирован подвал.

СТОИМОСТЬ ГОТОВОГО ПРОЕКТА ДОМА

Цена АР + СКР - 46000 ₽
Пример состава комлекта чертежей проекта (АР и СКР) здесь...

ЗАКАЗ ПРОЕКТА

Автор – МЕСТЕР Ольга Израиловна +7-916-142-92-95
Для покупки проекта сообщите нам данные для доставки, или договоритесь с автором о встрече в Московском офисе. Информация о заказе и доставке, образец договора на приобретение здесь...

Если доме что-то не устраивает, мы можем внести изменения в проект...
Общий прайс-лист на проекты домов и дополнительные работы здесь...
