Тиволи - проект жилого дома 9х13 в классическом стиле

Previous Next

Общие данные

ТИВОЛИ может послужить комфортным жильем для пары без детей или для семьи из 3 -5 человек.

S общая 86 м2

S жилая 68 м2

Спальни 3

Габариты 13 х 9 м

Кроме того, коттедж можно использовать и как гостевой — дополнительный к основному в том же стиле. Он будет радостью и утешением любителям удобства, уюта и классической гармонии.

ДОМ И УЧАСТОК

Габариты ТИВОЛИ с учетом открытых пространств - крыльца и террасы 13 х 15 метров. Дом может легко разместиться на участках боле 17 х 19 м. Он подойдет для углового и осевого расположения на прямоугольных и на длинных участках, так как имеет редко встречающуюся особенность – главный вход не на длинном, а на коротком боковом фасаде.

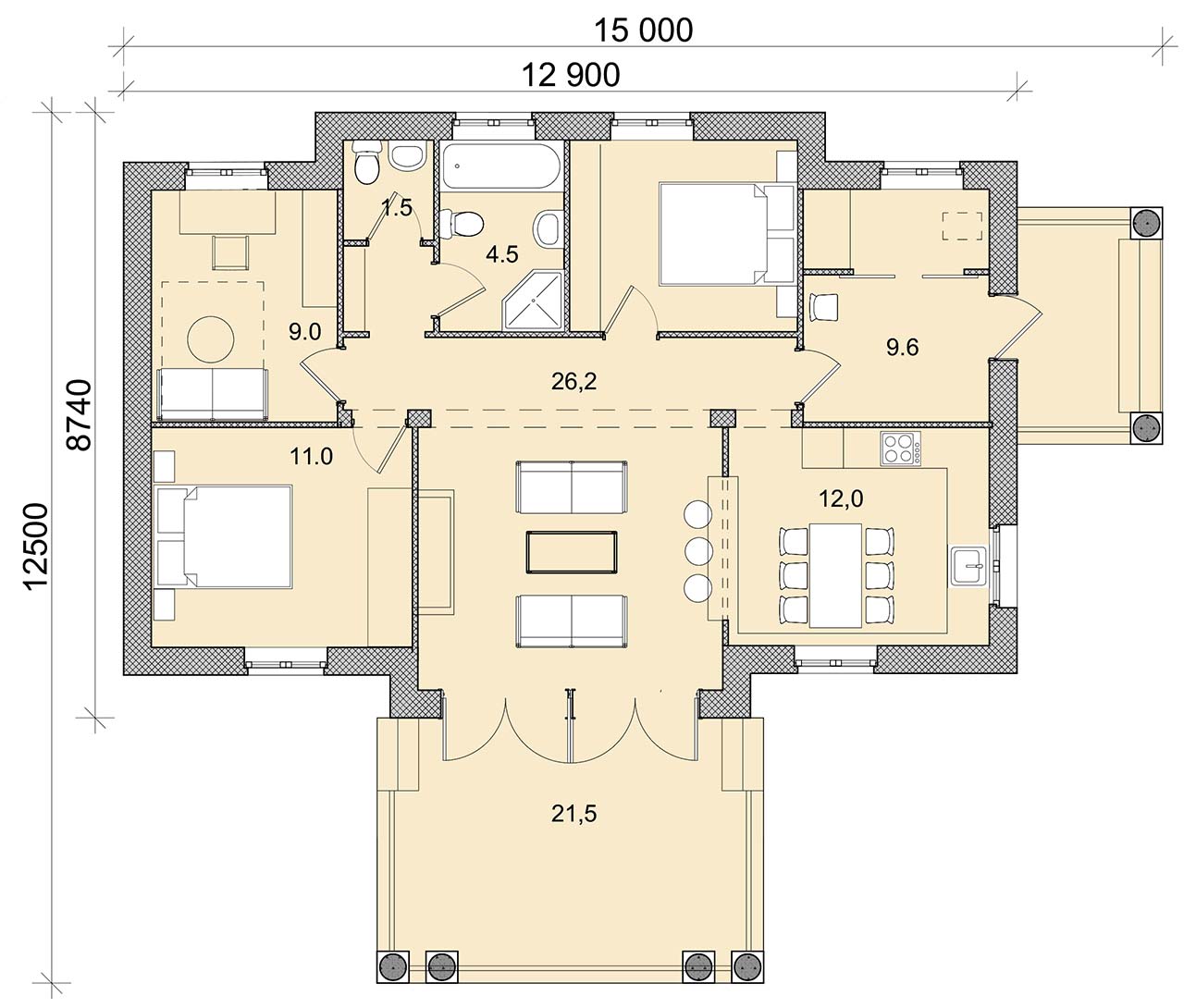

ПЛАН

1 - крыльцо 7.2 м2, 2 - прихожая, гардеробная, котельная или техническое помещение 9.6 м2, 3 - кладовая 1.5 м2; 4 - душевая и ванная комната 7.0 м2, 5 - спальня 9.2 м2, 6 - кабинет 8.6 м2, 7 - спальня 12.7 м2, 8 – гостиная-каминная 25.3 м2, 9 - столовая, кухня 12.7.0 м2, 10 - терраса 21.4 м2

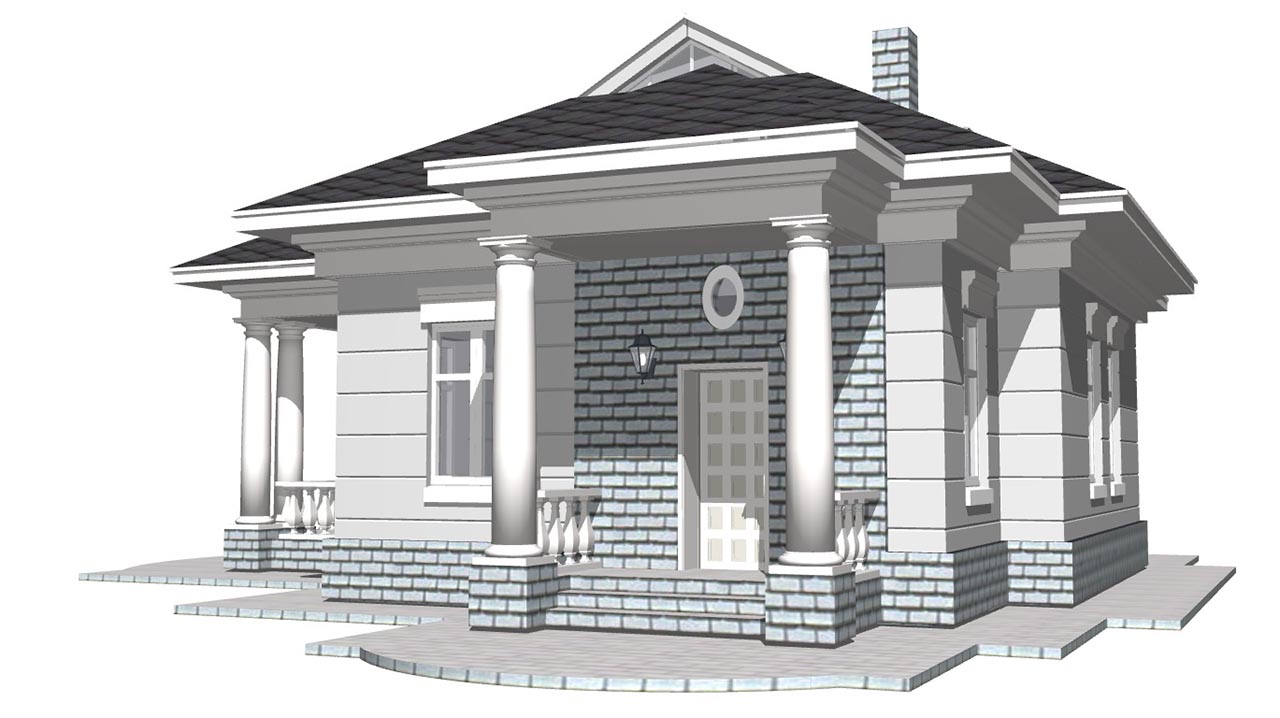

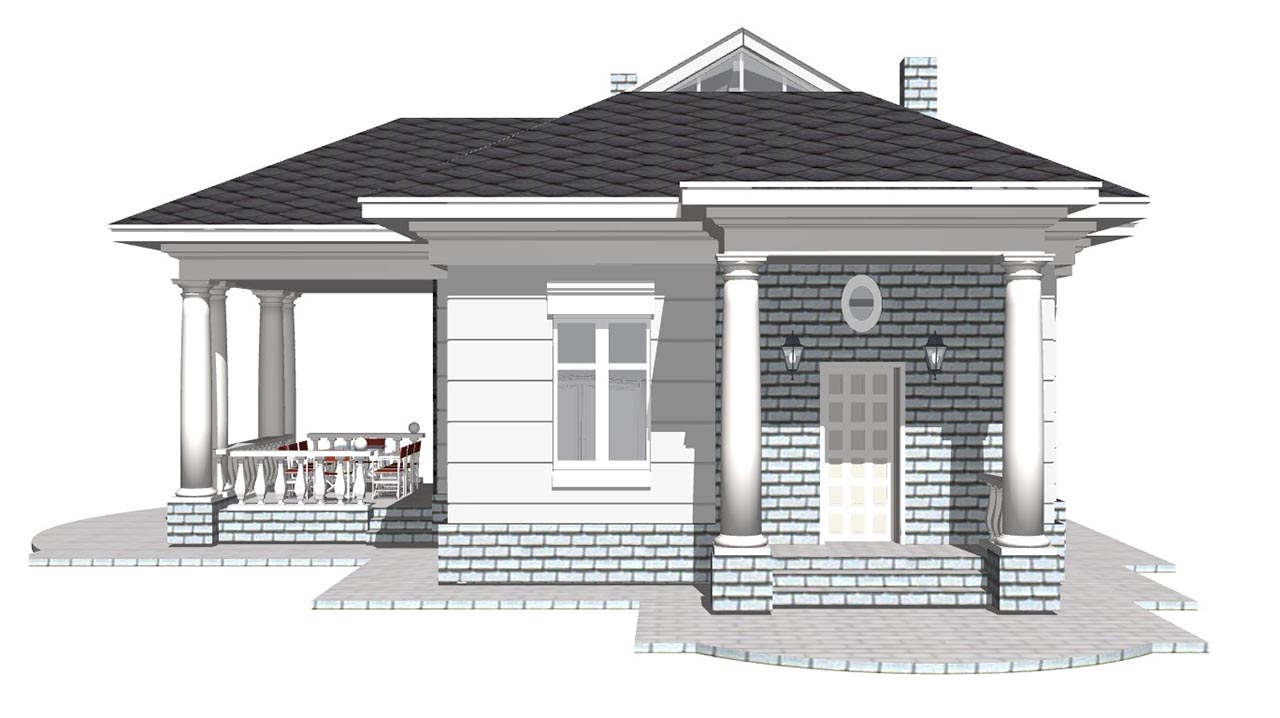

В ТИВОЛИ два входа: с бокового торца через теплую прихожую – главный, и садовый – через высокие витражные двери в гостиную.

В зонировании помещений применен прием визуального совмещения кухни, столовой и гостиной, так как это существенно экономит площадь, увеличивает и обогащает внутреннее пространство этажа

В видовой арке между гостиной и столовой устроена барная стоечка на 2-3 места для утреннего кофе и быстрых перекусов.
Более подробно ознакомиться с внутренним обустройством ТИВОЛИ можно, посмотрев размещенное на этой странице видео.

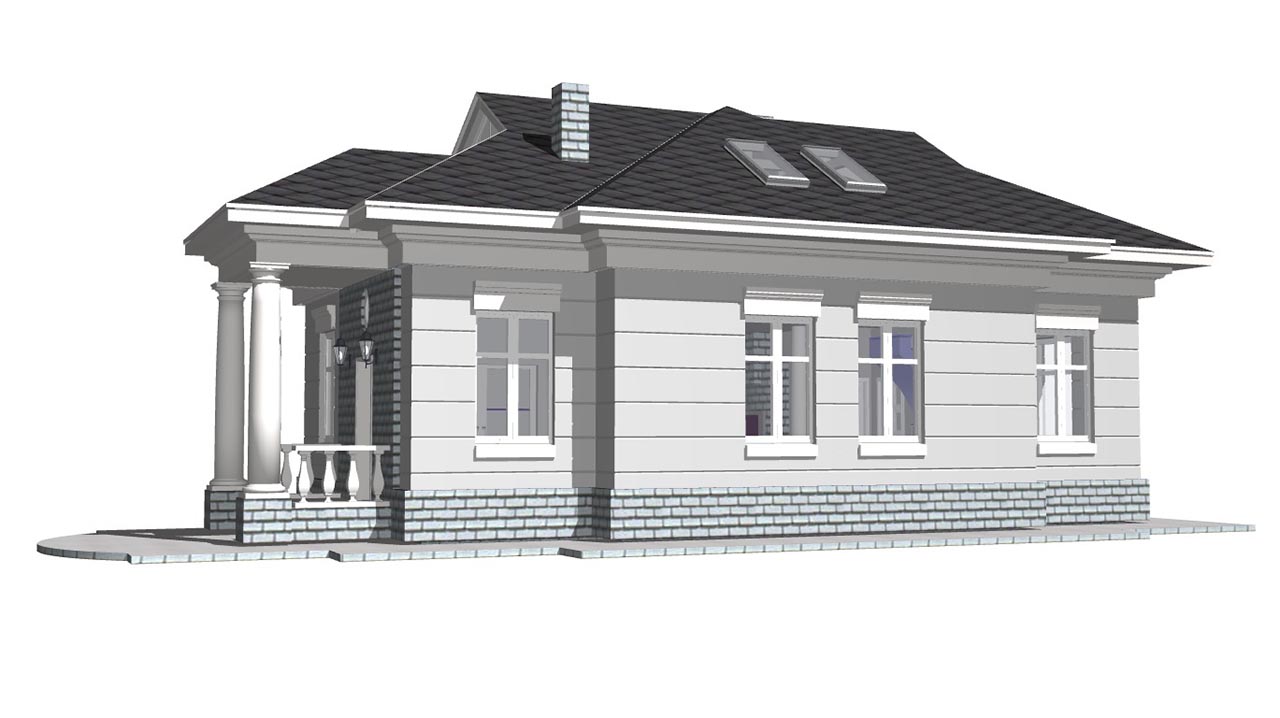

Высота подкровельного пространства переменная. Там, где она достаточна, устроено чердачное помещение. Наличие окон позволит при необходимости использовать чердак для подсобных или жилых комнат.

Для разводки и монтажа коммуникаций запроектировано подполье в контуре стен фундамента и небольшой технический подвал под котельной. Спуск в подвал из котельной.

ВОЗМОЖНЫ ВАРИАНТЫ

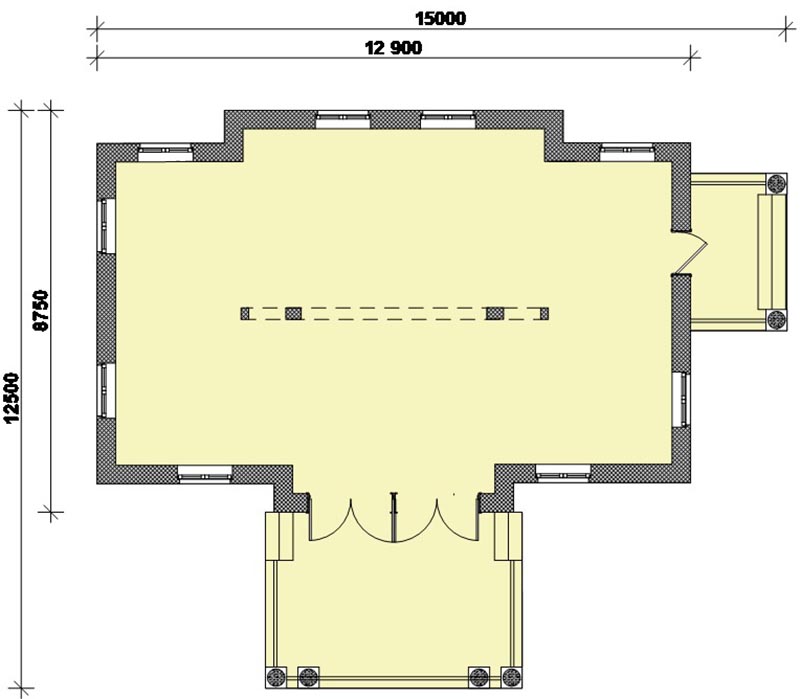

Несущий каркас составляют наружные стены и две колонны в центре здания.

Межкомнатные перегородки не несущие — поэтому возможны любые изменения в их расположении.

Например, если есть задумка использовать пространство под кровлей для дополнительных жилых комнат, будет удобен вариант плана этажа лофт, так как в этом варианте в зоне столовой хватит места для полноценной лестницы.

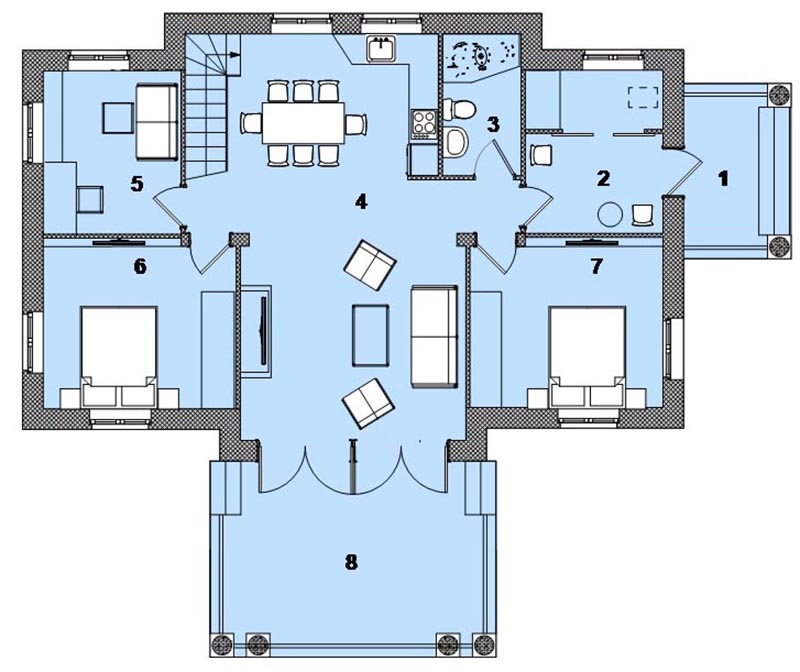

ВАРИАНТ ЛОФТ

1 - крыльцо 7.2 м2, 2 - прихожая, гардеробная, котельная 9.6 м2, 3 - ванная комната 4.0 м2, 4 - ЛОФТ - гостиная, лестница, столовая, кухня 40.0 м2, 5 - кабинет 8.6 м2, 6 - спальня - 12.7 м2, 7 - спальня 12.7 м2, 8 - терраса 21.4 м2

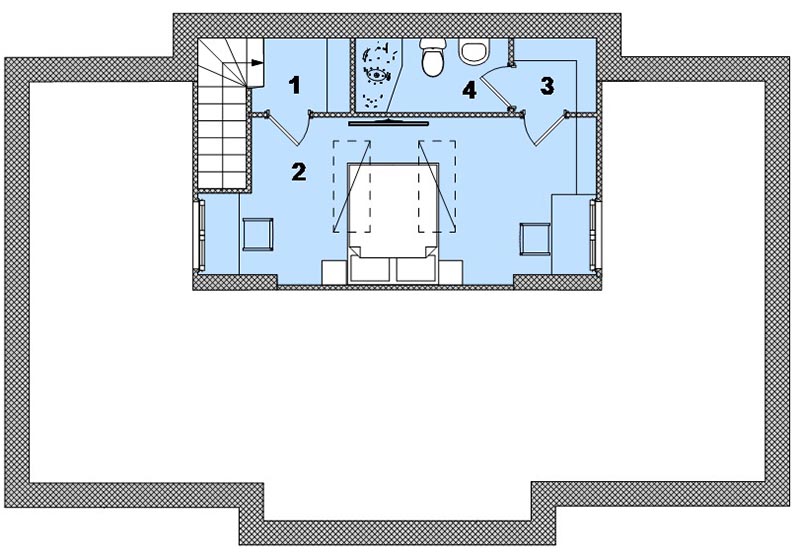

ВАРИАНТ УСТРОЙСТВА ПОМЕЩЕНИЙ ПОД КРЫШЕЙ

1 – лестница, холл, 2 – спальня с зонами кабинета и будуара 3 – гардеробная или кладовая, 4 –ванная. Общая площадь 26 м2

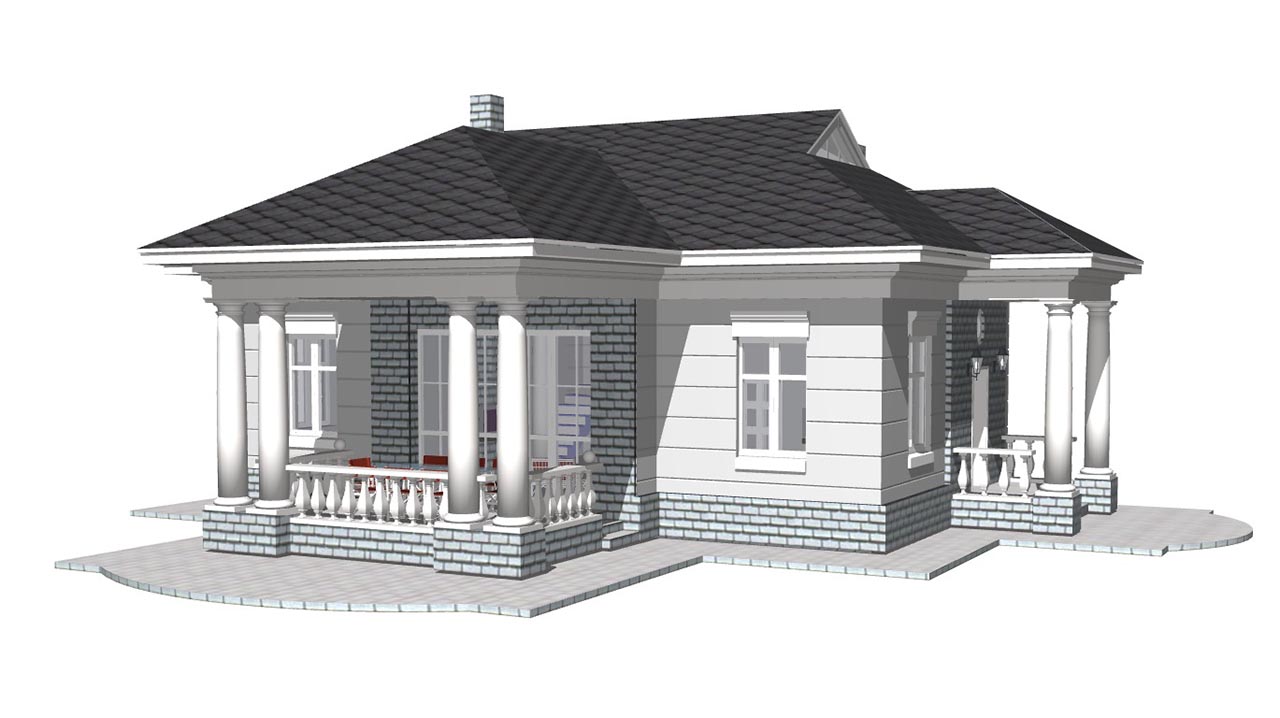

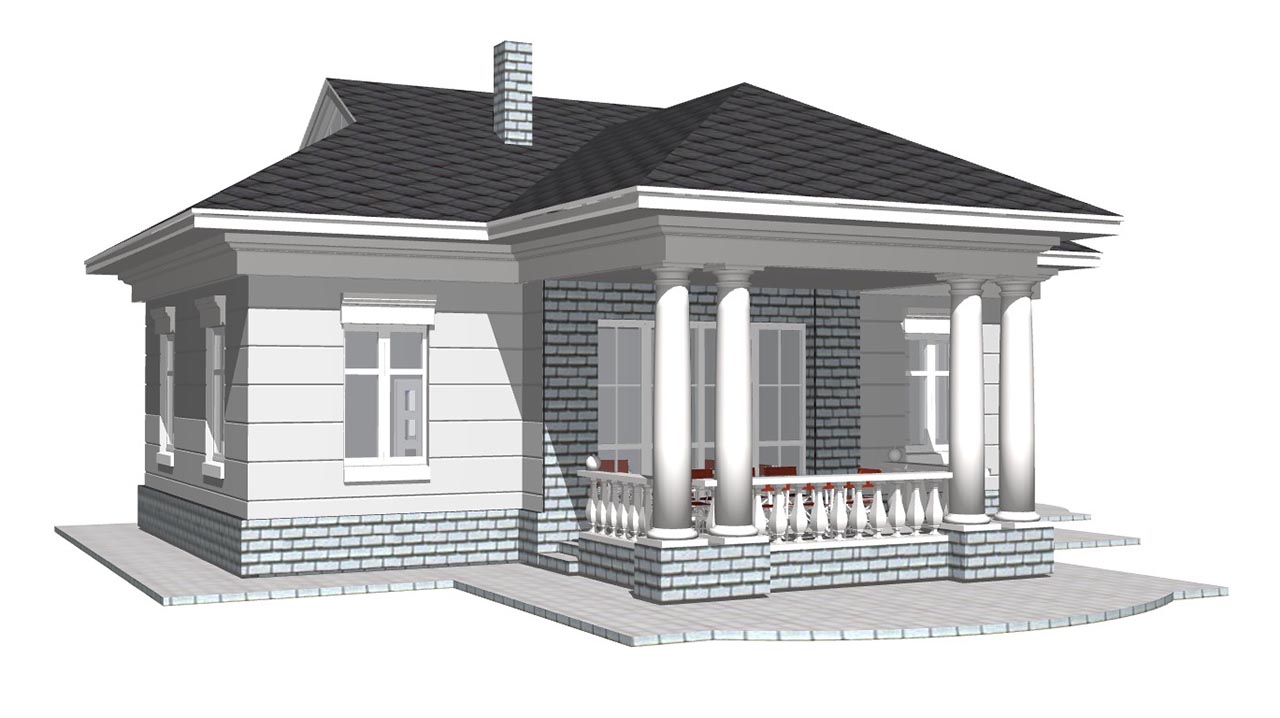

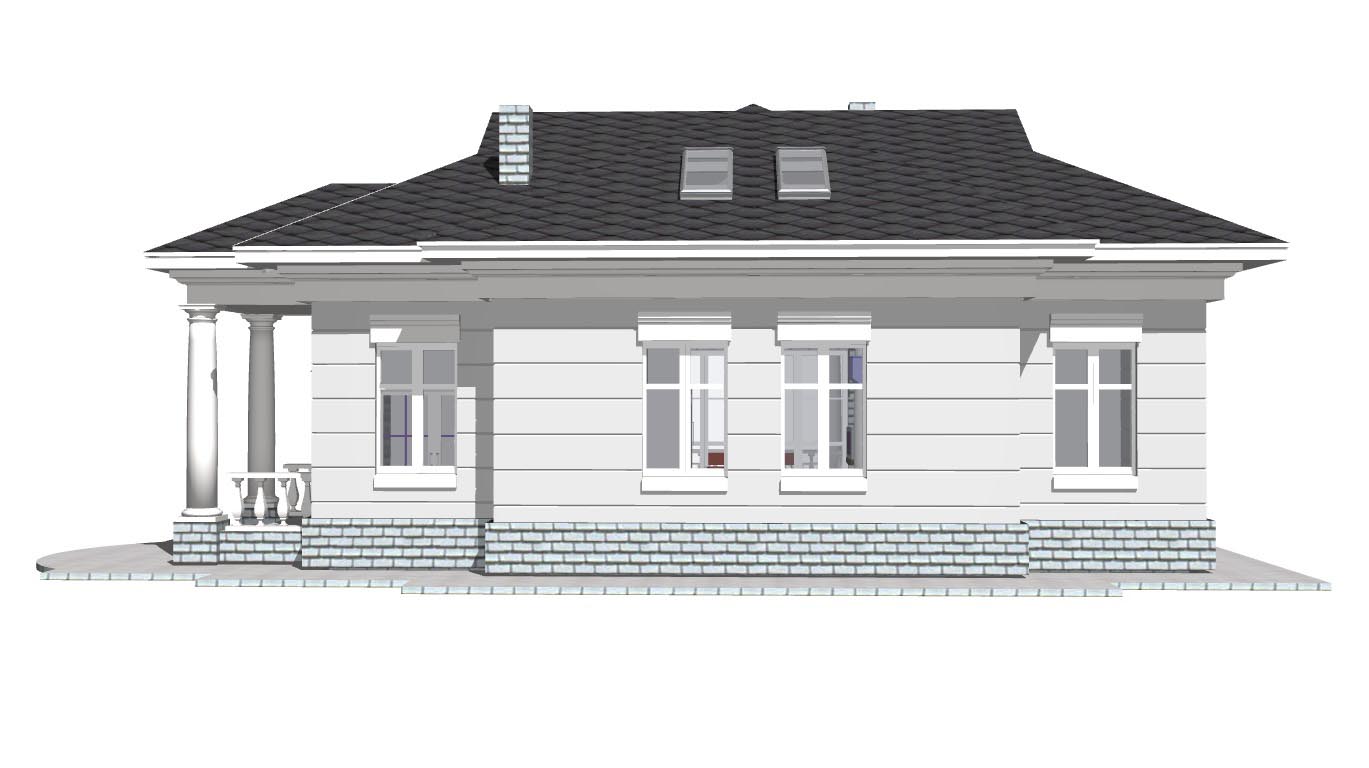

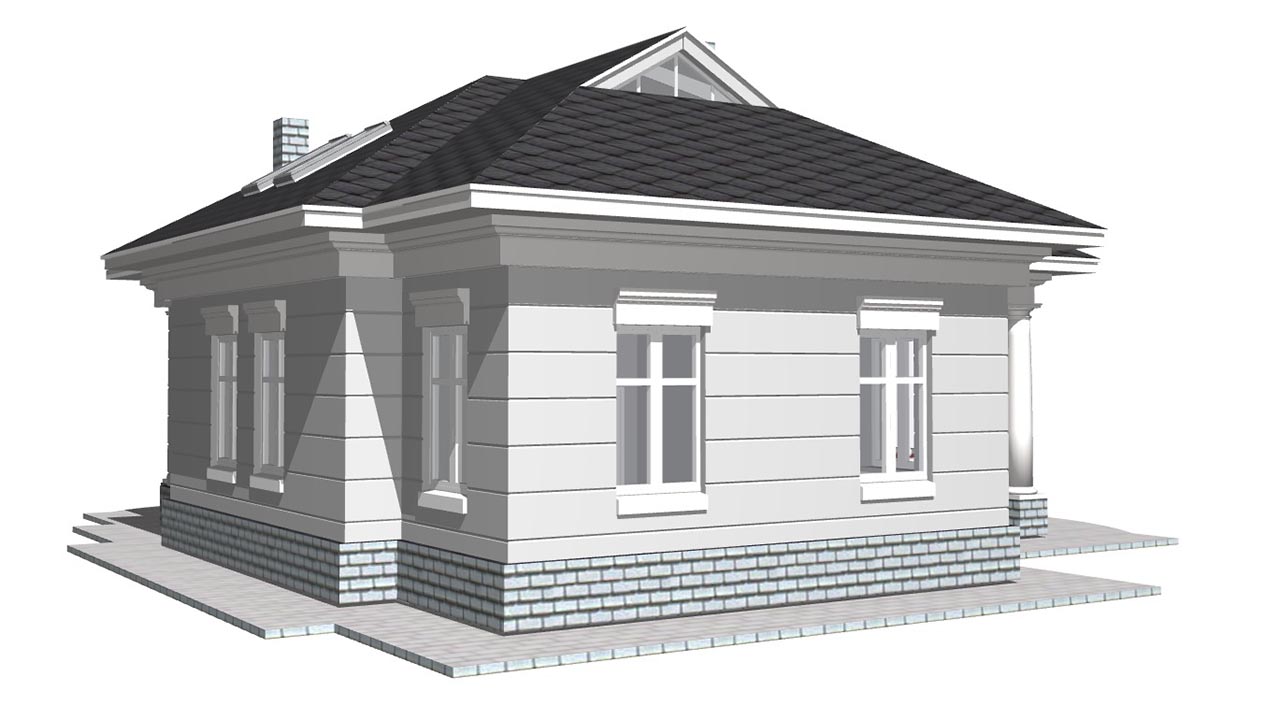

АРХИТЕКТУРА

Особенность архитектуры ТИВОЛИ — симметрия и сбалансированная гармония пропорций фасадов, скромный и элегантный классический декор деталей стен, окон колонн.

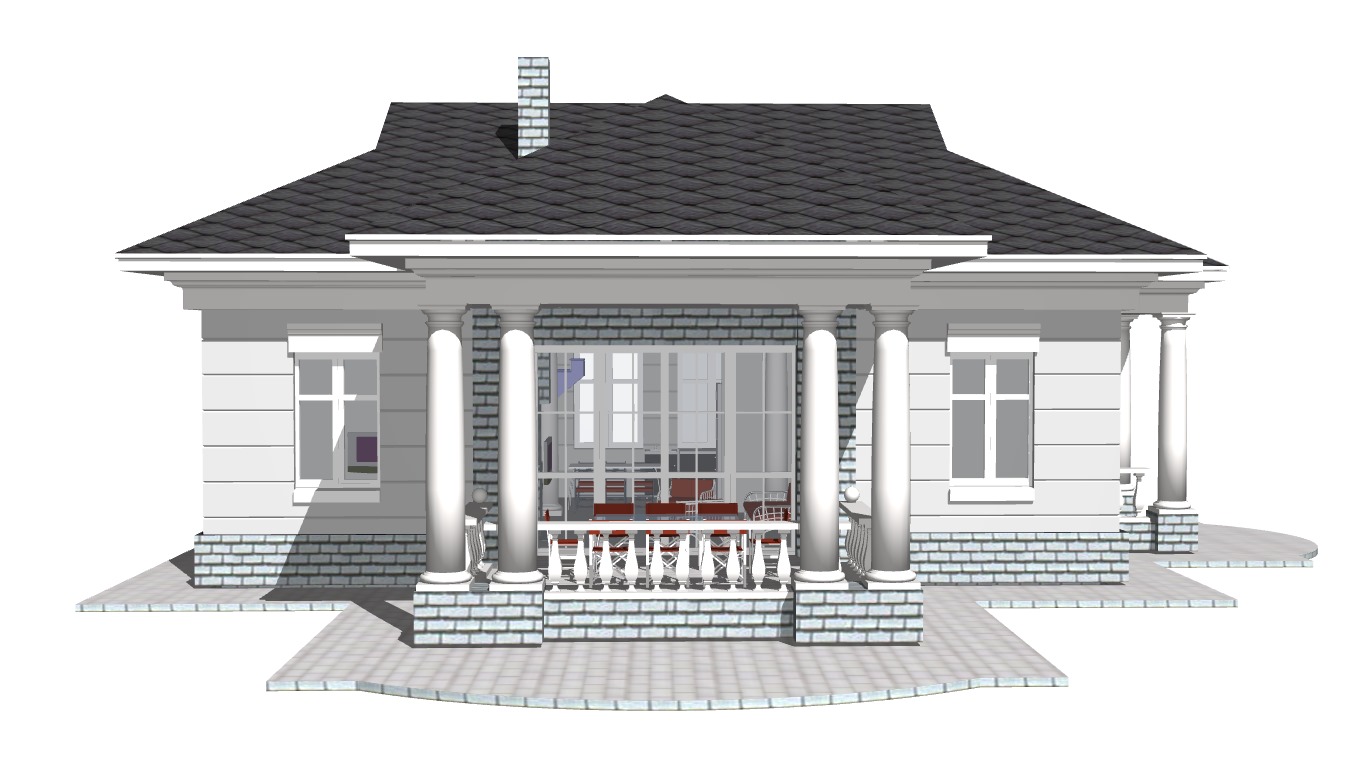

Через шикарный, во всю стену гостиной, витраж, - раскрывается вид на участок и окрестности.

КОНСТРУКЦИИ И МАТЕРИАЛЫ

Конструктивные решения простые, экономичные и максимально надежные.

Фундаменты тонкие классические - ленточные монолитные на глубину промерзания грунта.

Наружные стены толщиной 400 мм из газоблока, не требующие дополнительного утепления.

Перегородки из пазогребневых блоков 75мм.

Перекрытие пола - железобетонное.

Кровля шатровая, утепленная, по деревянным балкам и стропилам: особенность ее конструкции в том, что её элементы одновременно являются и функциональными, и декоративными: балки, нижние части стропил и подшивка формируют графичный рисунок деревянного потолка над помещениями этажа.

СОСТАВ ПРОЕКТА

Одноэтажный дом ТИВОЛИ 9 х 13 метров является переработкой проекта РИО 87 и поэтому имеет тот же состав чертежей: Архитектурные решения (паспорт) и раздел Конструктивно-строительные решения.

Раздел АР содержит строительный паспорт проекта - чертежи и иллюстрации для общего знакомства с архитектурой и планом дома, и для проведения строительного тендера, получения разрешения на строительство и для передачи проектировщикам инженерных разделов (отопления, вентиляции, водопровода, канализации и прочего).

Раздел СКР предназначен для строительства. Он содержит точную и полную информацию о габаритах и конструкциях всех частей дома, предлагаемых строительных технологиях, конструктивных узлах, подсчёт строительных материалов и необходимые пояснения к каждому чертежу проекта.Чертежи строительного раздела расположены в порядке возведения дома: нулевой цикл, возведение стен, монтаж кровли. В чертежах есть информация о дымоходах, каналах вентиляции и канализации.
По электронной почте бюро можно получить перечень чертежей и иллюстраций по обоим разделам проекта.

По заказу возможна разработка инженерных разделов проекта

Стоимость готового проекта дома

Цена готового (типового) комплекта чертежей - 39000* ₽
Пример готового проекта дома здесь... Состав комплекта может отличаться от примера.

ЗАКАЗ ПРОЕКТА

Автор – МЕСТЕР Ольга Израиловна

Телефон: +7-916-142-9295

Email: invapolis@yandex.ru

Информация о порядке приобретения и доставке, образец договора на покупку проекта здесь...

Если доме что-то не устраивает, мы можем внести изменения в проект...
Общий прайс-лист на проекты домов и дополнительные работы здесь...
