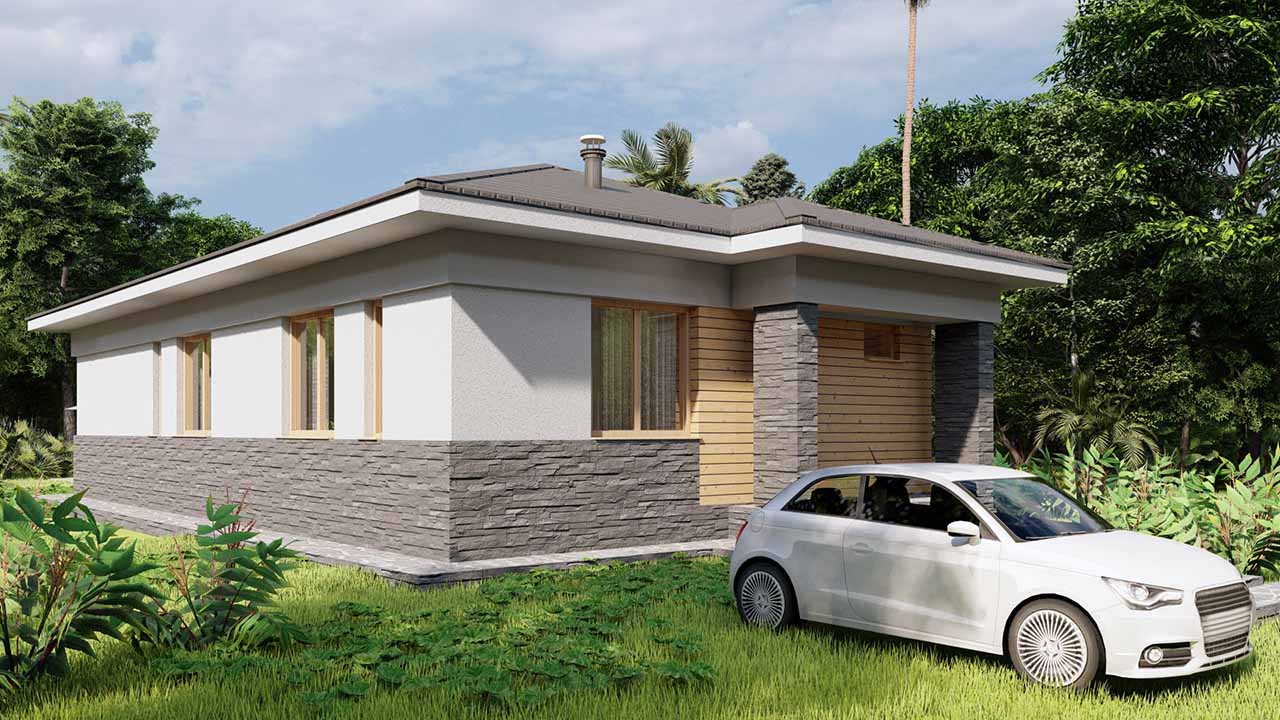

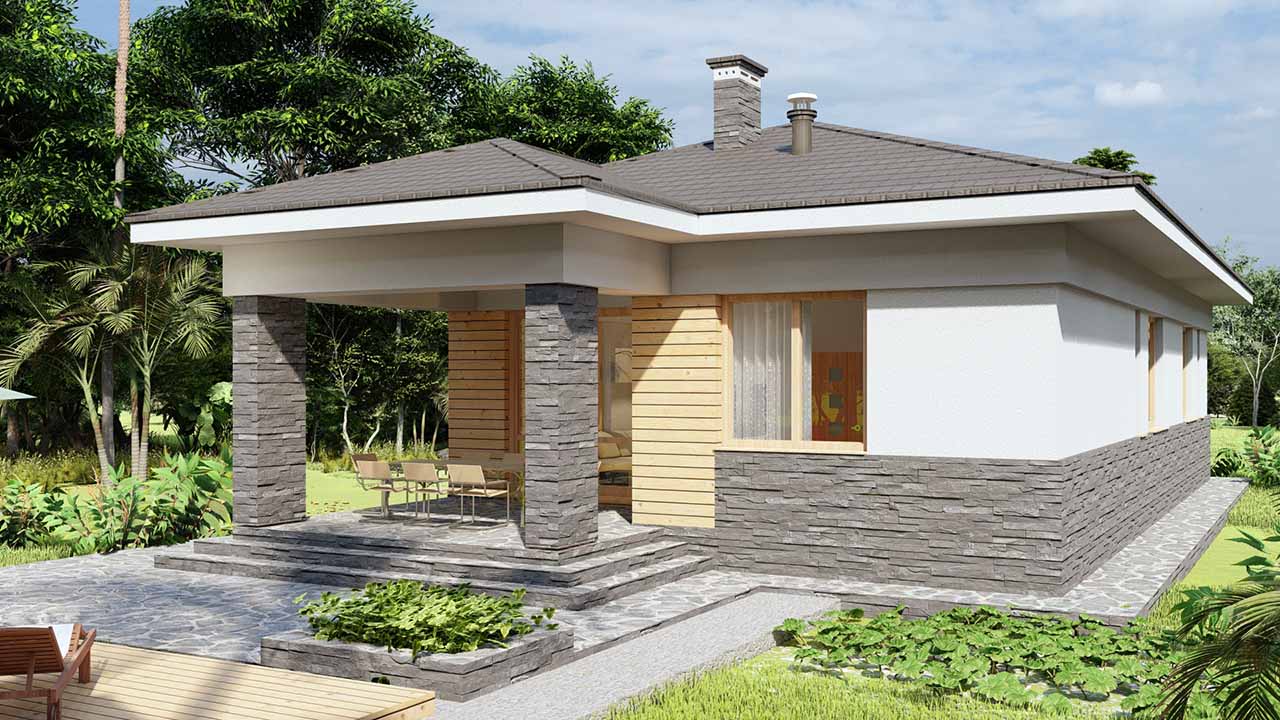

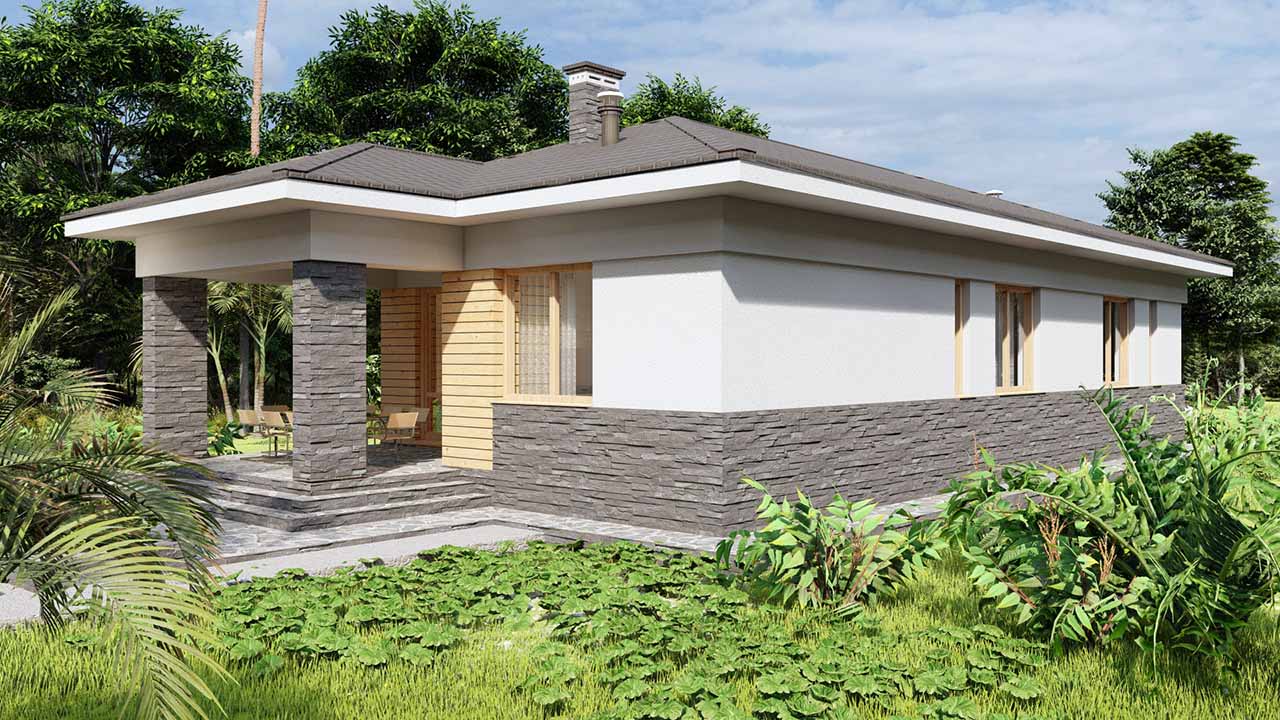

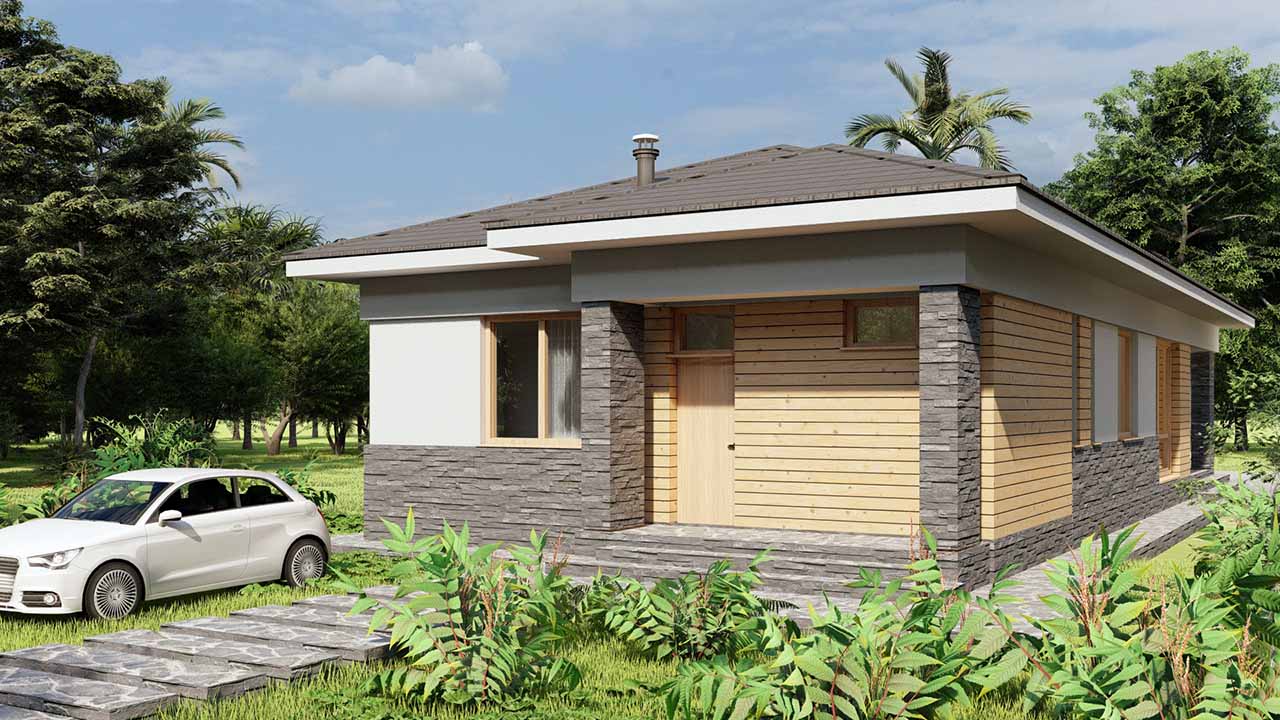

МЕНОРКА - Небольшой одноэтажный газобетонный домик шириной 9 метров, план без внутренних стен

Previous Next

Общие данные

МЕНОРКА - проект современного одноэтажного дома шириной 9 метров, с удобной планировкой и лаконичной архитектурой

S общая 116 м2
S жилая 75 м2
Спальни 3
Габариты 9 х 18 м

• Пообсуждать этот проект с автором и другими людьми можно на нашем канале ДЗЕН в комментариях к публикации о доме

• Все проекты одноэтажных домов ИНВАПОЛИС ► здесь

ПЛАНИРОВКА ЭТАЖА

План небольшого одноэтажного дома шириной 9 метров с тремя спальнями

Особенность плана этого одноэтажного дома - деление на две параллельных удлиненных части. Слева - приватная зона, здесь скомпонованы личные комнаты и санузлы. Правая полоса - зона дневного пребывания - гостиная, обеденная и кухонная зоны с открытой верандой. Несмотря на небольшую ширину постройки - всего 9 метров, внутри не создаётся ощущения тесноты.

Передняя часть дома, ориентированная на дорогу - хозяйственная (котельная и кладовка). Она служит своеобразным буфером между шумной улицей и жилой частью. Кладовку 4,95 можно не отделять перегородкой, тогда будет большая прихожая.

Кроме базового плана, можно выполнить ещё довольно много вариантов планировок. Ниже - два примера

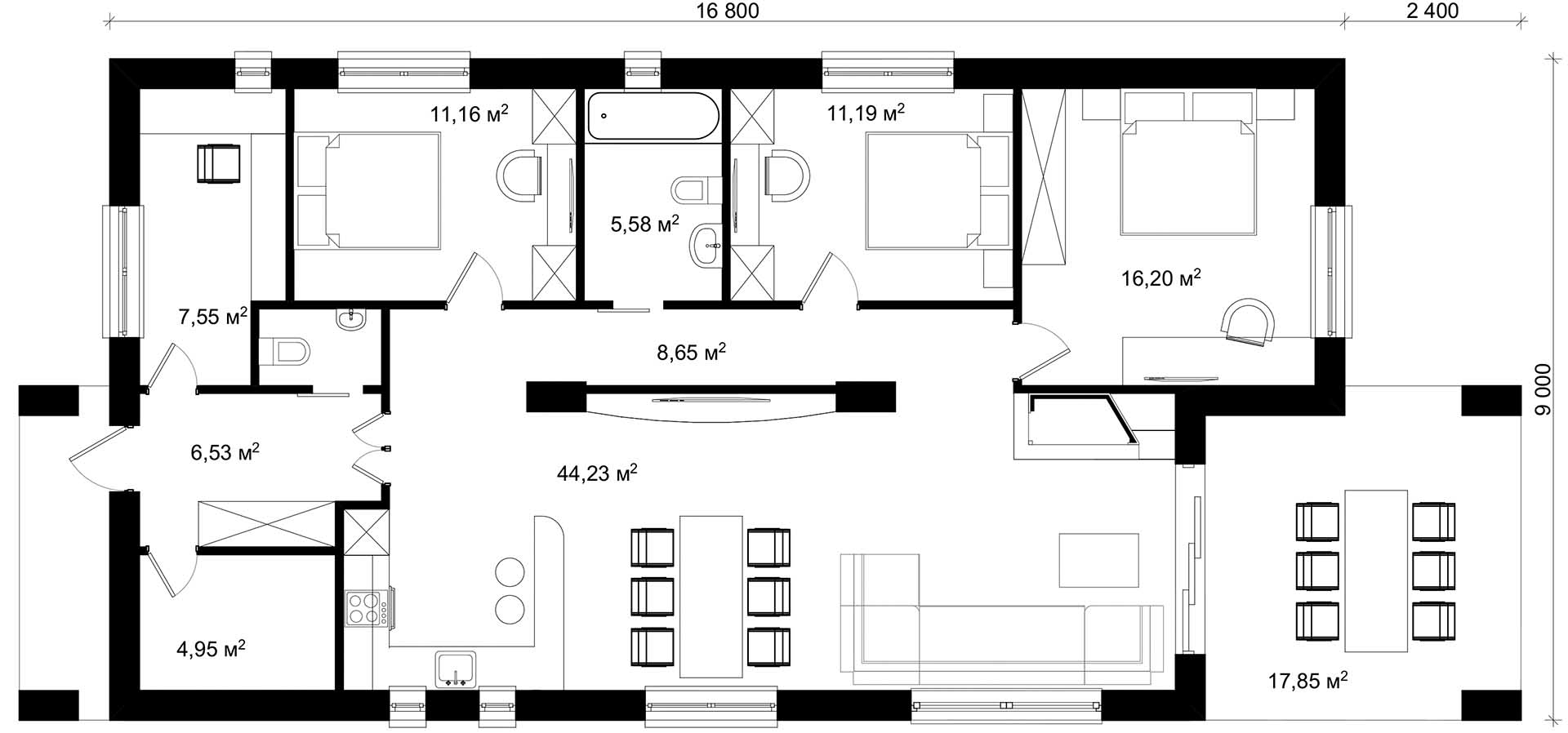

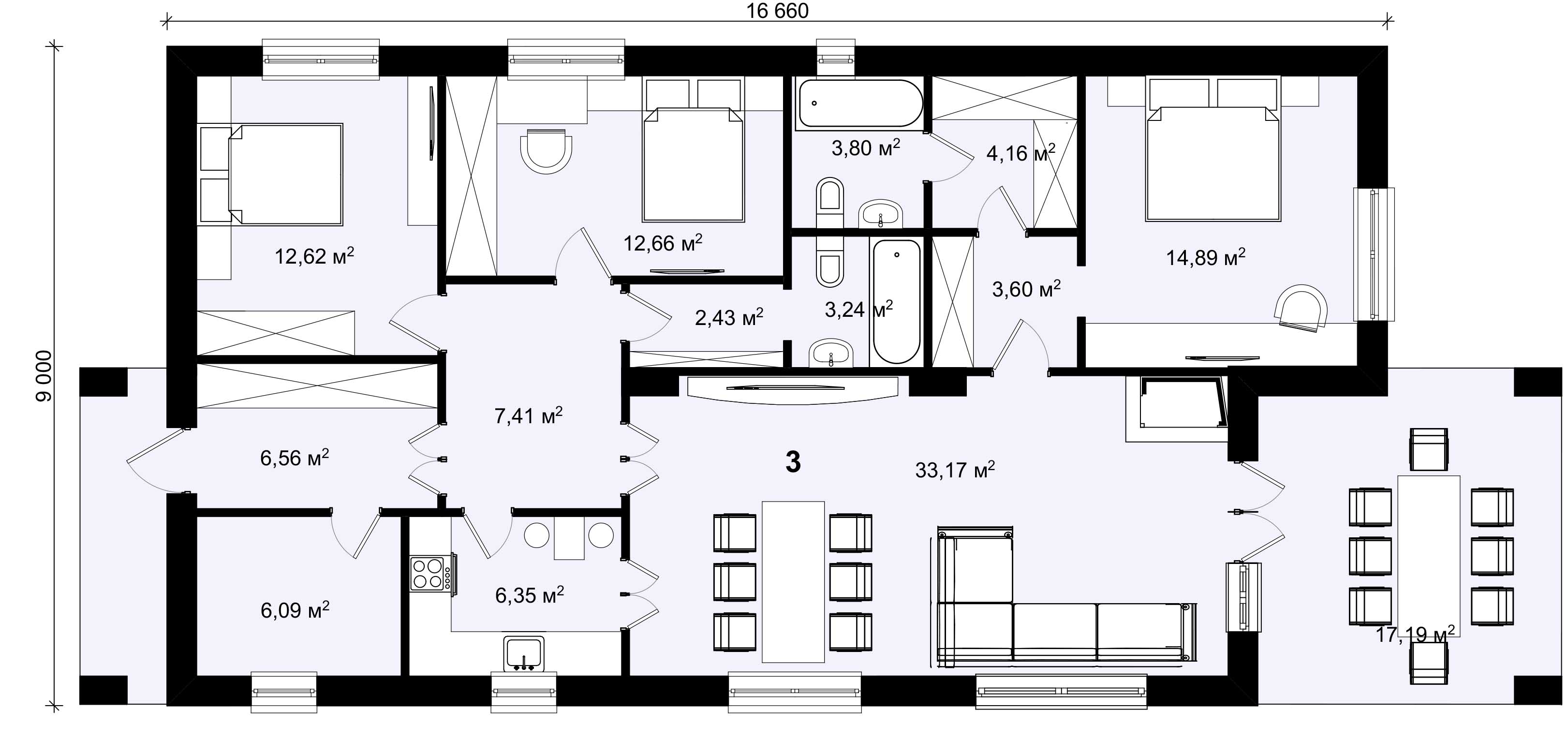

С отдельной ванной при мастер-спальне

вариант плана коттеджа со спрятанным входом в ванную

Со спрятанными дверьми санузлов

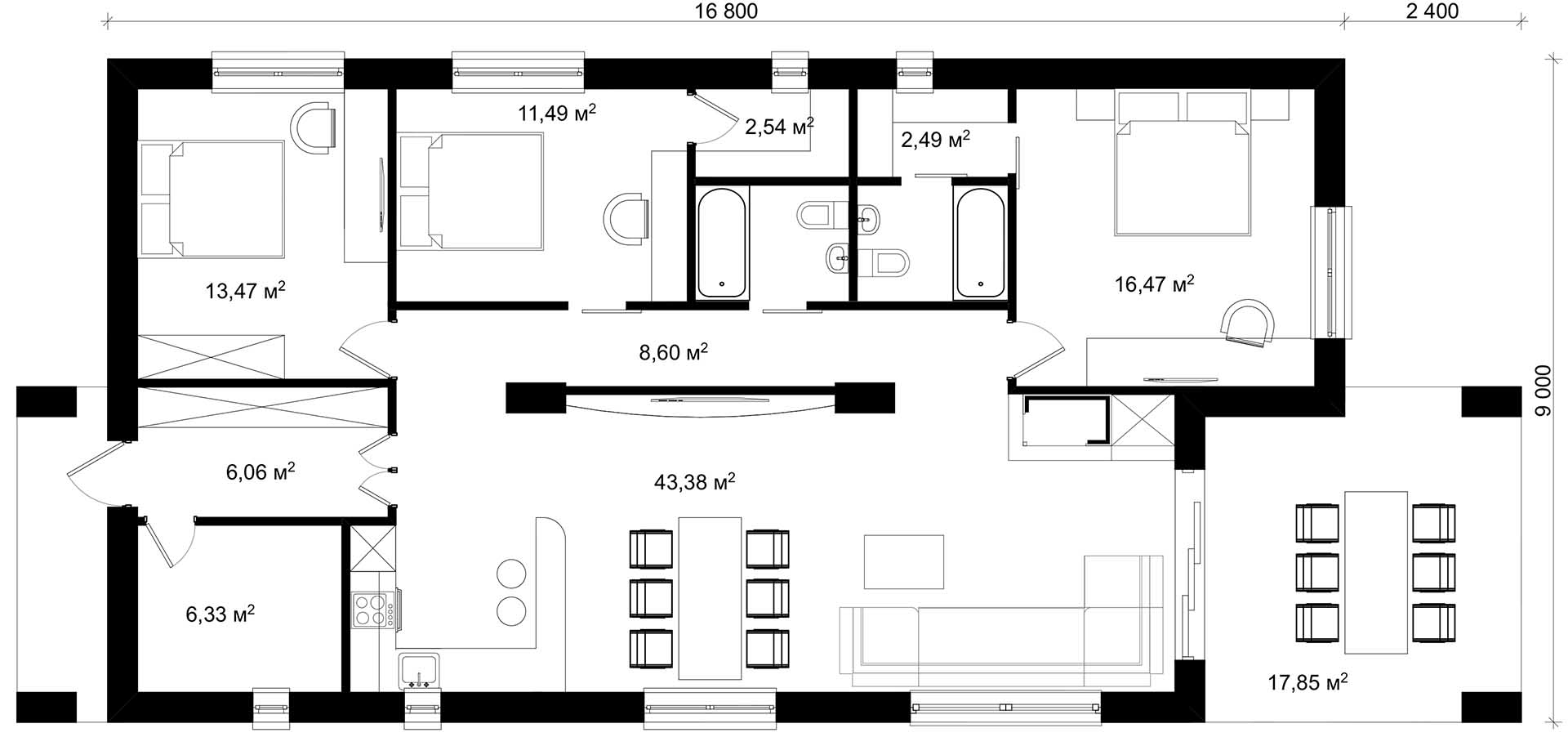

вариант планировки коттеджа с двумя ванными

ВНУТРЕННЕЕ ПРОСТРАНСТВО

общая комната одноэтажного дома шириной 9 метров

В общем пространстве применена универсальная последовательность функций - кухня - обеденная зона - место для отдыха

Вид с кухни дома МЕНОРКА на камин

Вид с места для готовки в сторону камина

Кухонная зона одноэтажного дома шириной 9 метров

Кухня коммпактная, но вполне вместительная и удобная

Вид с дивана в сторону столовой

 С дивана открывается красивый обзор на весь дом



КОНСТРУКТИВНЫЕ РЕШЕНИЯ

Фундамент - монолитная лента до глубины промерзания (возможно изменение конструкции «по месту»)
Стены – 400 мм пеноблок, газобетон, или керамический блок 380 мм
Перекрытие - монолитный ж/б над подпольем
Кровля – чердачная четырёхскатная шатровая «конвертом»

О типовых конструкциях домов бренда ИНВАПОЛИС©, читайте на странице ПРОЕКТЫ ИЗ ПЕНОБЛОКОВ

СОСТАВ ГОТОВОГО ПРОЕКТА ДОМА

Рабочая документация в типовом составе - паспорт для согласования в органах контроля за строительством, и строительно – конструктивный раздел (рабочая документация) для строительства «коробки» из пеноблока или газобетона, - может быть выполнена по Вашему заказу в течение 15 рабочих дней.

Стоимость готового проекта дома

Цена готового (типового) комплекта чертежей - 43000 ₽
Пример готового проекта дома здесь... Состав комплекта может отличаться от примера.

ПОКУПКА И ДОСТАВКА ПРОЕКТА

Автор – БУТУСОВА Светлана Андреевна

Телефон: +7-916-627-8440

Email: invapolis@yandex.ru

заказать доставку проекта

Информация о порядке приобретения, образец договора на покупку проекта здесь...

Общая таблица цен на готовые проекты и дополнительные работы здесь...

Задать вопрос автору Вы можете на нашем канале ДЗЕН или в группе ВК

ПОДЕЛИТЬСЯ ПРОЕКТОМ В СОЦСЕТЯХ





Инваполис


На нашем сайте - большой выбор авторских готовых проектов домов и коттеджей, с 3-d визуализациями, планами, фото и ценами.

Осуществляем продажу типовой проектной документации в Москве и доставку по РФ и СНГ.

ПОПУЛЯРНЫЕ РАЗДЕЛЫ КАТАЛОГА:

  • • Все проекты

  • • Одноэтажные

  • • С мансардой

  • • Двухэтажные в два полных этажа

  • • до 100 кв м

  • • до 150 кв м

  • • до 200 кв м

  • • Из газобетона и пеноблоков

  • • Деревянные из бревна и бруса

  • • Эконом-класс - недорогие, простые, вместительные коттеджи от 2 до 8 комнат

  • • Узкие

  • • Альпийские шале

  • • Русская усадьба

Помощь архитектора с подбором проекта по нужным параметрам - бесплатно, по запросу.

Привязка плана дома к плану участка - бесплатно, по запросу.

Предоставление ведомости основных материалов строительства до покупки проекта для самостоятельной оценки его стоимости - бесплатно, по запросу.

ИНДИВИДУАЛЬНОЕ ПРОЕКТИРОВАНИЕ

  • • Загородное жильё - жилые дома и коттеджи

  • • Реконструкции загородных жилых домов

  • • Ландшафт и план благоустройства

  • • Усадьбы и поместья

  • • Частные интерьеры

    Индивидуальный проект может быть выполнен в необходимом вам объёме - от эскиза плана помещений дома до рабочего проекта «под ключ»


  • ОБЩАЯ ИНФОРМАЦИЯ

    • • Стоимость готовых проектов, цены на работы и услуги, акции и скидки

    • • Как оплатить и приобрести проект (онлайн, в офисе, доставка почтой и курьером)

    • • Типовой состав чертежей рабочей документации

    • • Корректировка и адаптация готовых проектов.

    • Возможна доработка любого типового проекта под Ваши условия под заказ:

      - изменение планировок,
      - изменение стиля фасадов,

      - варианты типа конструкций,
      - замена материала стен, перекрытий,
      - индивидуальная разработка фундаментов по результатам инженерных изысканий.

МЕДИА

  • • Коллектив архитектурного бюро ИНВАПОЛИС

  • • Виртуальная прогулка по офису компании (подборка фото)

  • • Отзывы и популярные вопросы

  • • Статьи архитекторов компании о проектировании, строительстве и обустройстве малоэтажных домов



БЛОГ ИНВАПОЛИС в ДЗЕНе

ГРУППЫ В СОЦСЕТЯХ





КОНТАКТЫ

Адрес127276 Москва,
улица Ботаническая, дом 27
Телефон +7(495) 618-83-28
+7(916) 142-92-95
+7(916) 627-84-40
Email Email : invapolis@yandex.ru
Web : https://www.invapolis.ru/



Copyright© 1992 - 2022 Архитектурное бюро Инваполис - авторские проекты рациональных домов. All rights reserved.
При использовании материалов сайта (изображений, текстов, таблиц, видео) ссылка на сайт и указание авторства обязательны
