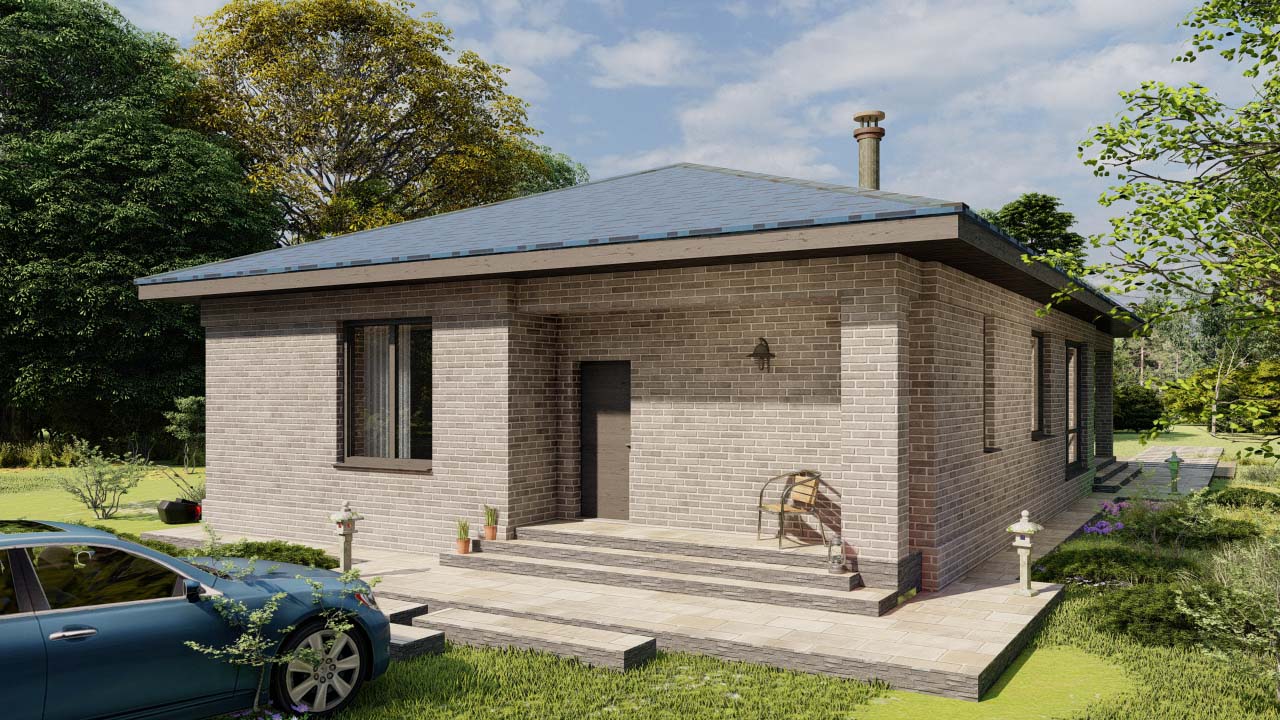

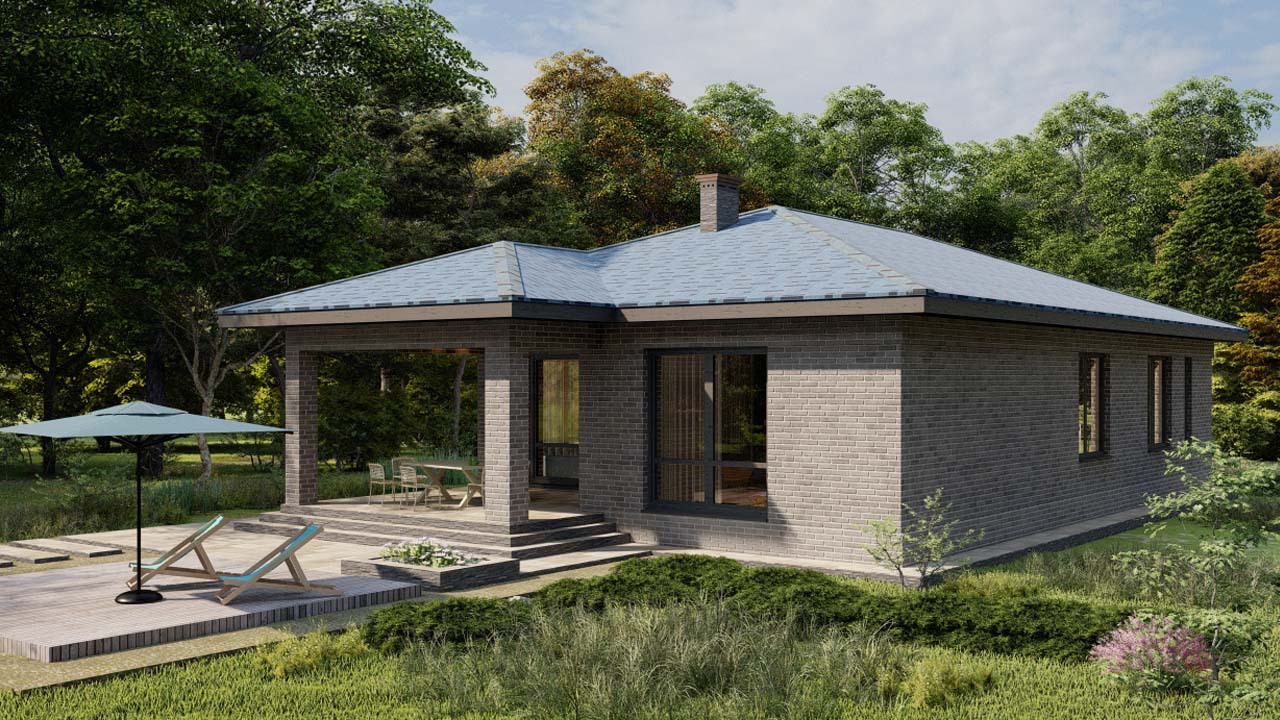

АТОЛЛ-ГРАФИТ - проект простого одноэтажного дома для длинного участка

Previous Next

Общие данные

АТОЛЛ-ГРАФИТ можно построить на участке шириной от 17 метров. Специфика проекта в расположении личных комнат по одной стороне дома.

S общая 130 м2
S жилая 86 м2
Спальни 3
Габариты 11 х 19 м

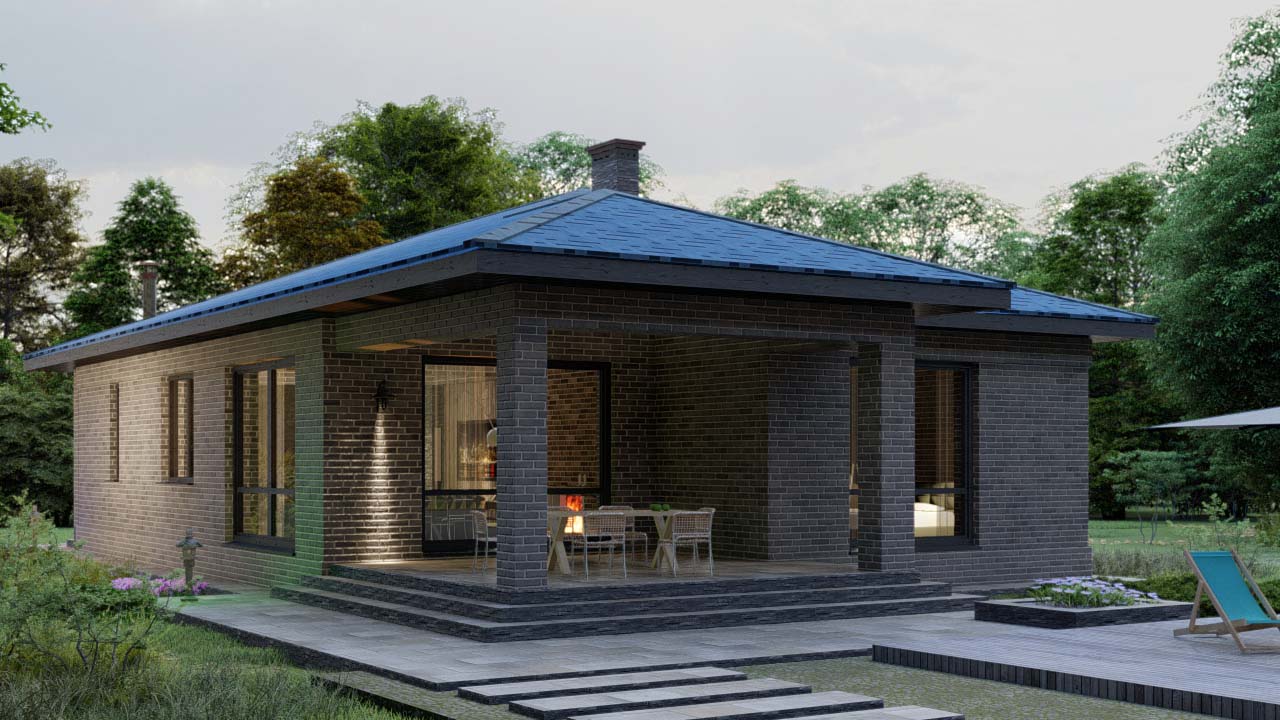

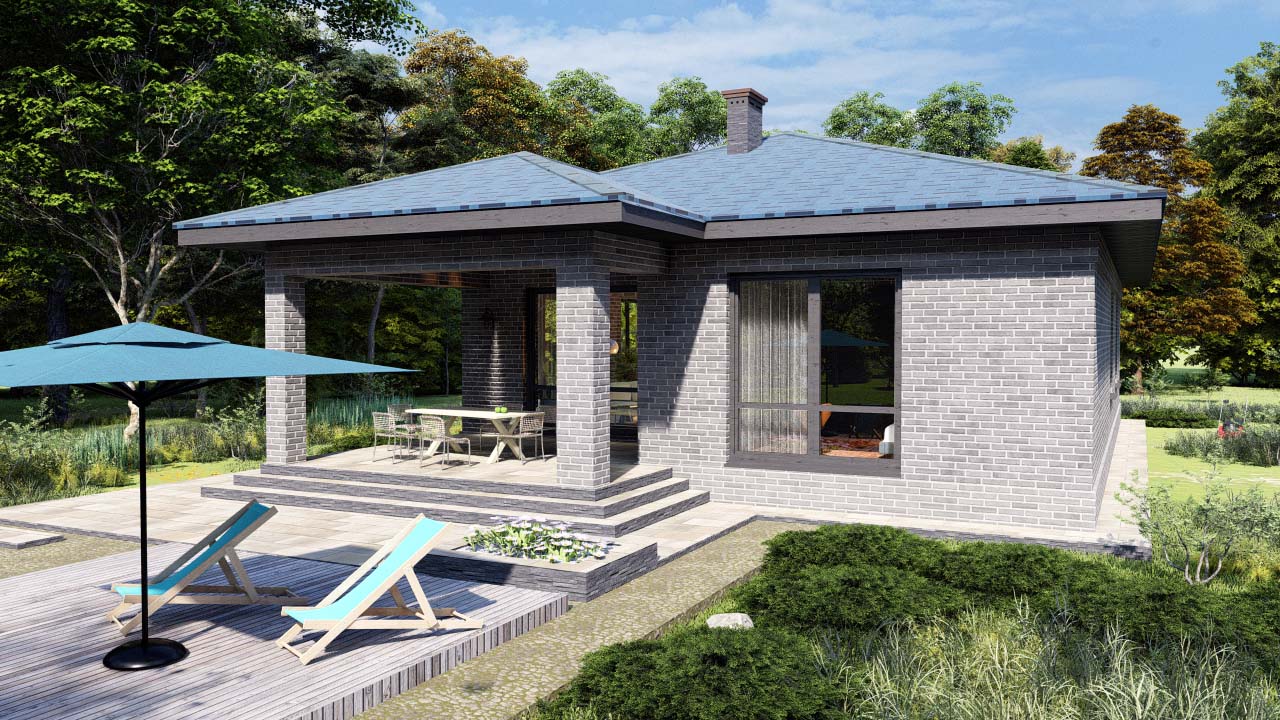

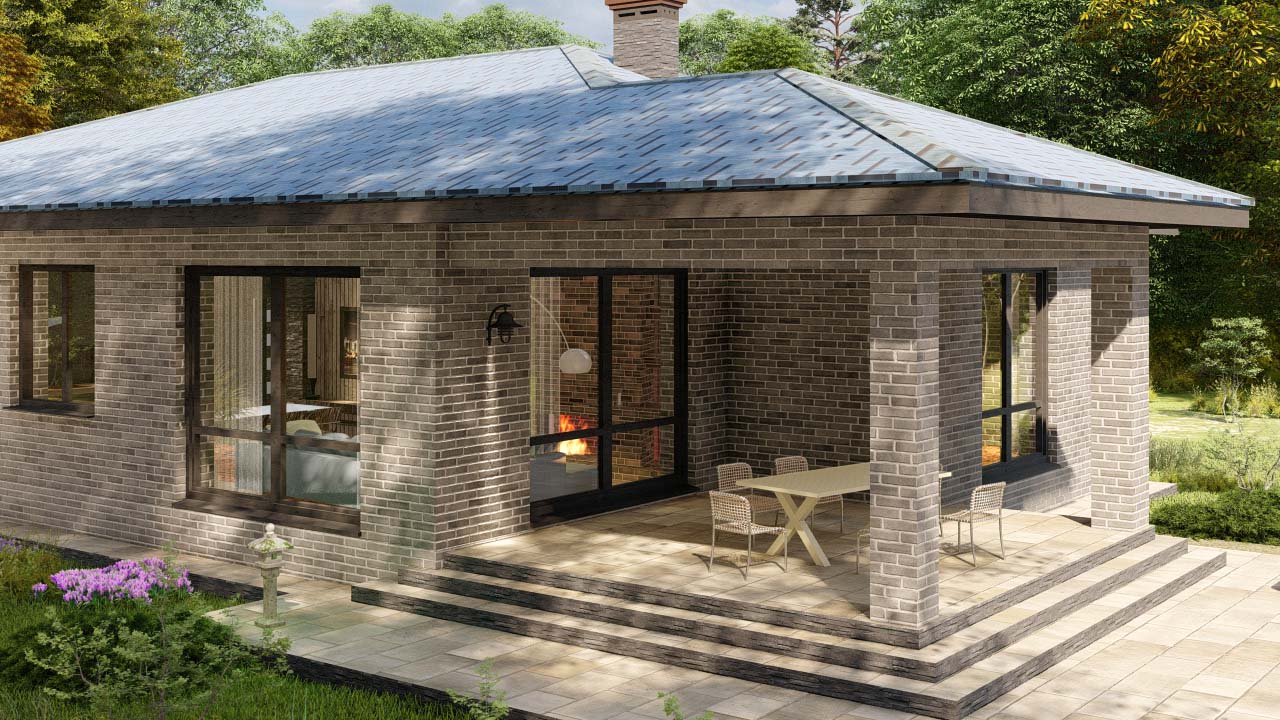

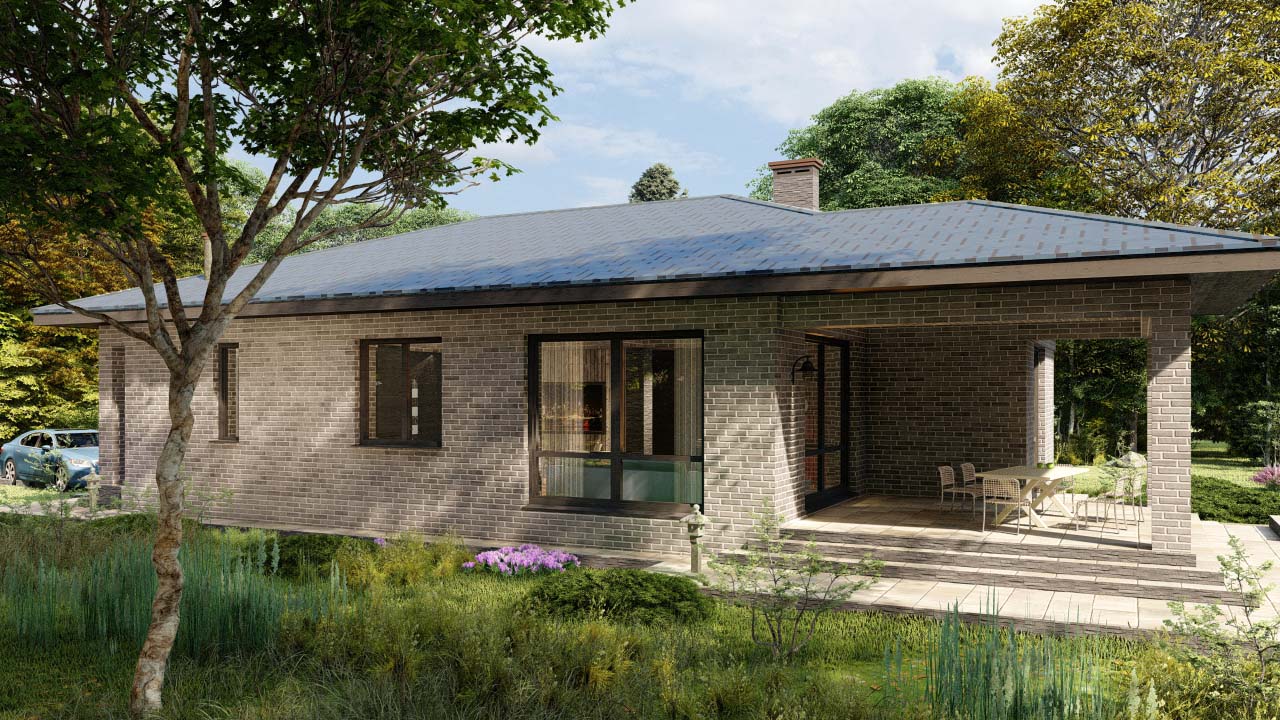

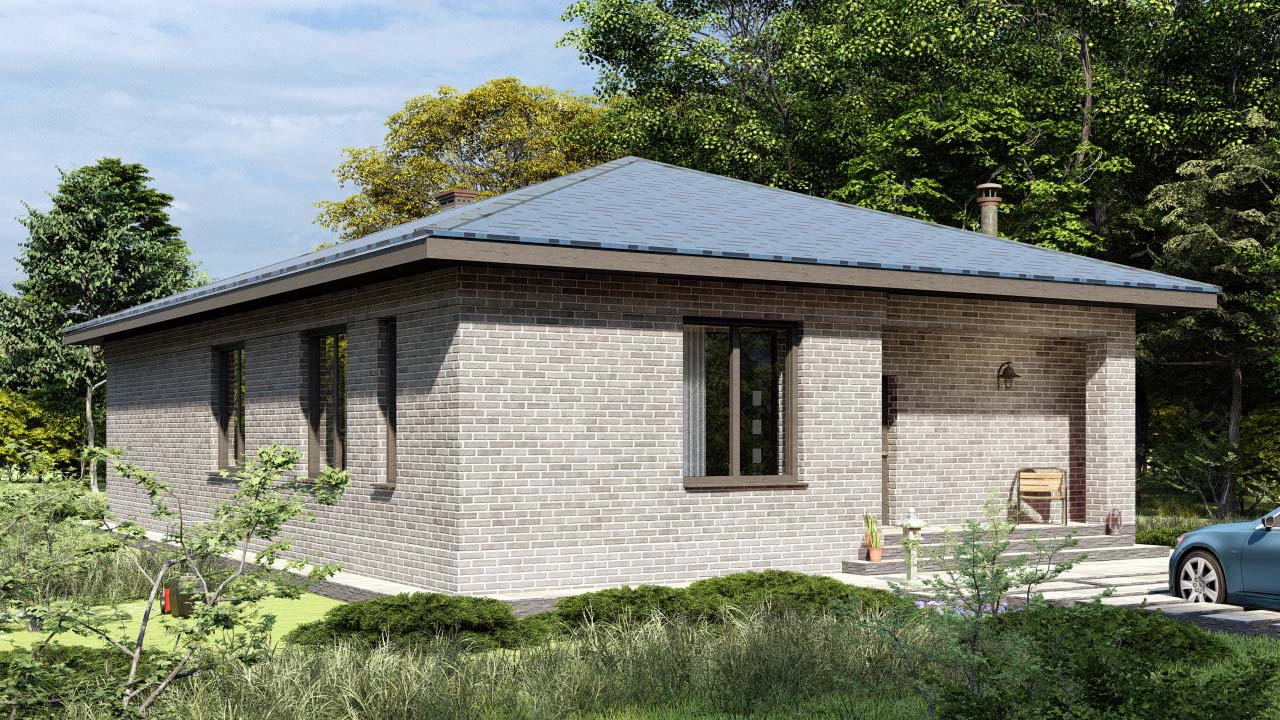

АТОЛЛ-ГРАФИТ - практичный одноэтажный дом с 3 спальнями для круглогодичного проживания семьи из 3-6 человек. Этот проект - вариант одноэтажного дома АТОЛЛ, выполненный с отделкой стен кирпичом в один тон (базовый дом - двухцветный). Внешний вид стал чуть проще, но это позволило немного уменьшить высоту дома (при двухцветном решении пропорционально на фасадах был необходим высокий «лоб» над окнами, в одноцветном варианте фасад выглядит гармонично при меньшей высоте).

ПЛАНЫ И ИНТЕРЬЕР

Особенности планировки - деление плана на две примерно равные продольные полосы - правую с общими помещениями, и левую - приватную зону спален.

Кроме представленных ниже вариантов, планировку можно сделать как в проектах АТОЛЛ, КОРСИКА или САРДИНИЯ, либо в другой, нужной Вам компоновке. Тонкие перегородки - не капитальные (несут перекрытие два столба посередине дома), можно расположить их по-другому; также можно произвольно двигать или добавлять окна для изменения размеров и расположения комнат - конструктив и архитектурный стиль вполне допускают такие «вольности».

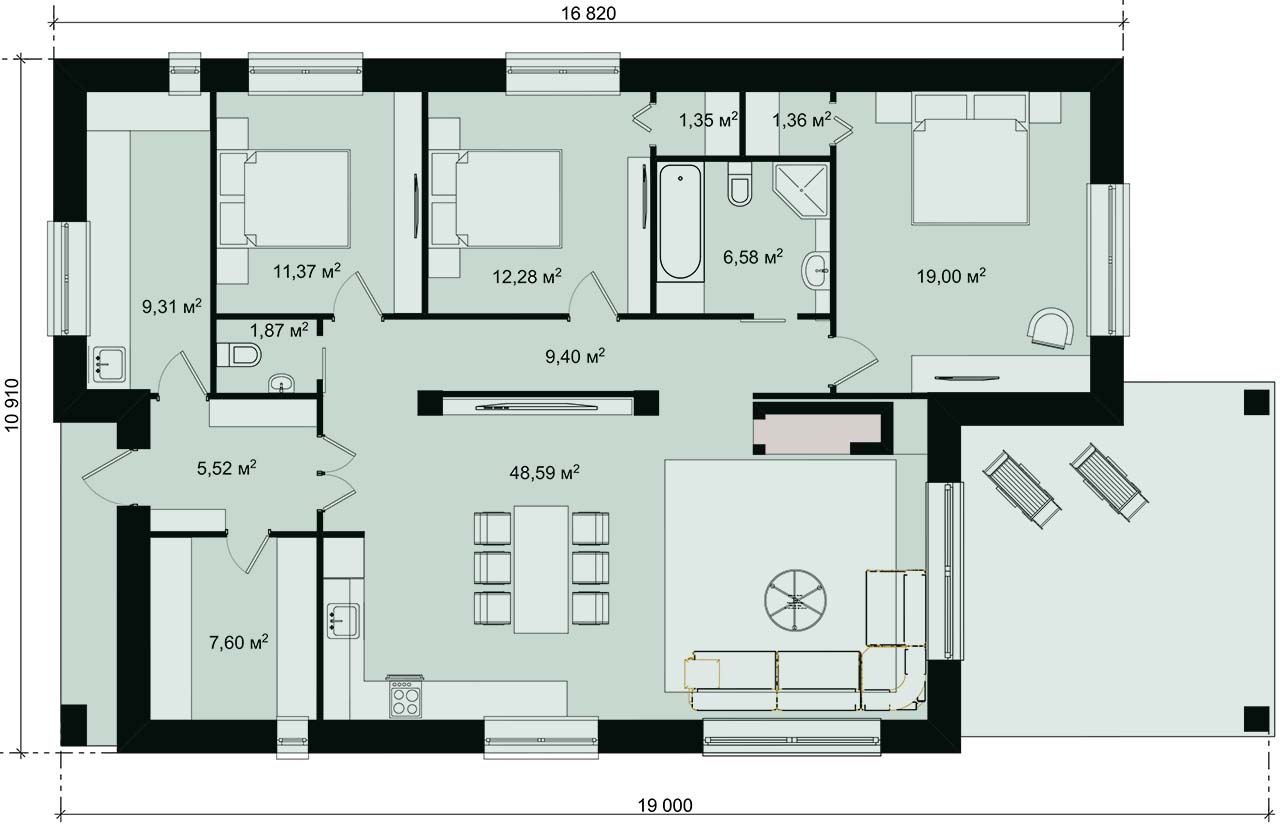

Планировка одноэтажного коттеджа АТОЛЛ-ГРАФИТ с 3 спальнями для длинного участка

Переднюю часть дома занимают входные и хозяйственные помещения - топочная (бойлерная) и кладовая (гардероб). Такое расположение позволяет защитить комнаты от внешнего дорожного шума и любопытных глаз, и удобно для подключения коттеджа к коммуникациям. Спальни выделены в отдельный блок. Две комнаты дополнены небольшими гардеробными или кладовыми. При желании в гардеробных можно устроить небольшие окошки - корректировка проекта для этого не понадобится.

Планировка дома позволяет удобно расположиться в нем представителю частного бизнеса - адвокату, репетитору, портному, дизайнеру или косметологу. Передняя комната может быть переоборудована в мастерскую-кабинет со входом из тамбура и отдельным туалетом. Это даст возможность принимать дома клиентов, не ведя их в жилую часть и не беспокоя домочадцев.

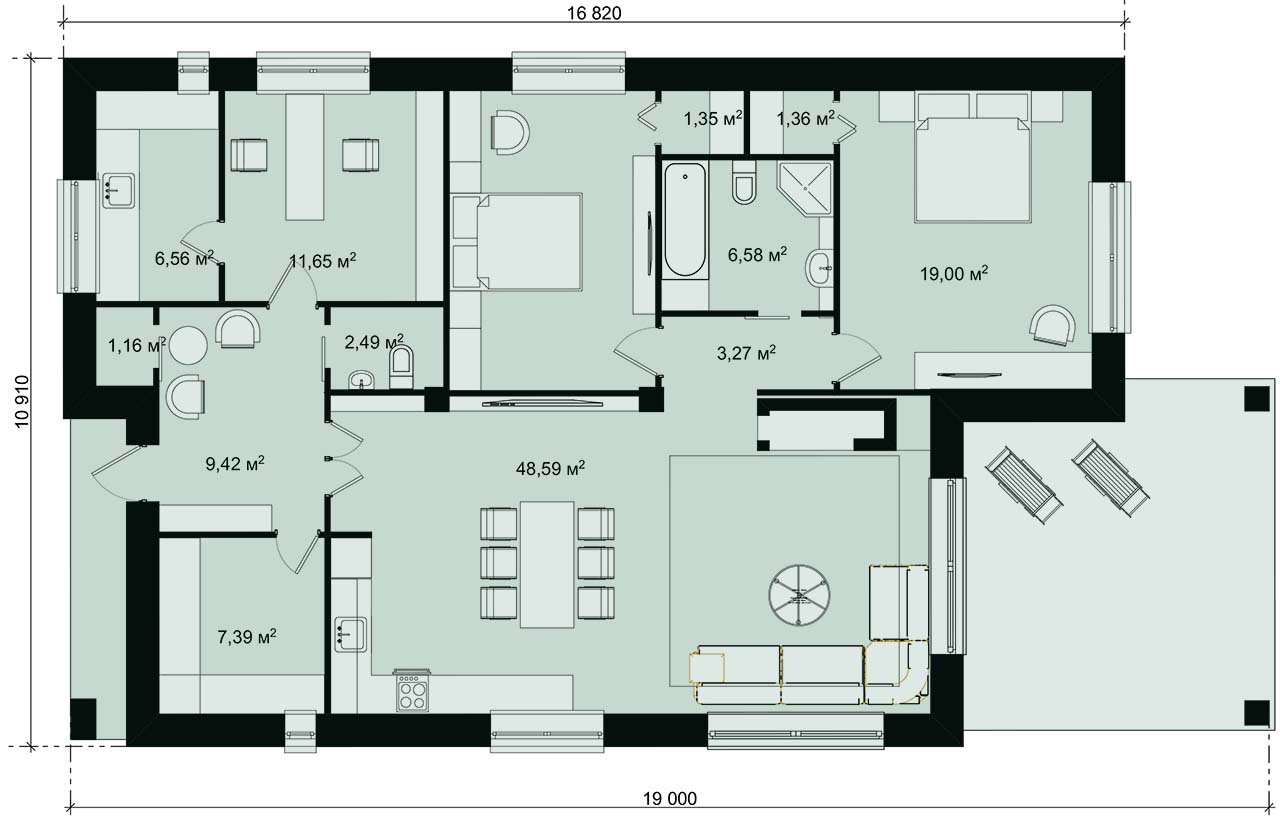

другой вариант планировки - с мастерской впереди

Общий вид интерьера гостиной Вы можете посмотреть на страничке проекта дома АТОЛЛ

КОНСТРУКТИВНЫЕ РЕШЕНИЯ

Фундамент - монолитная лента до глубины промерзания (возможно изменение конструкции «по месту»)
Стены – 400 мм газобетон + вентзазор + облицовка кирпичом 80 мм.
Перекрытие - пол по грунту.

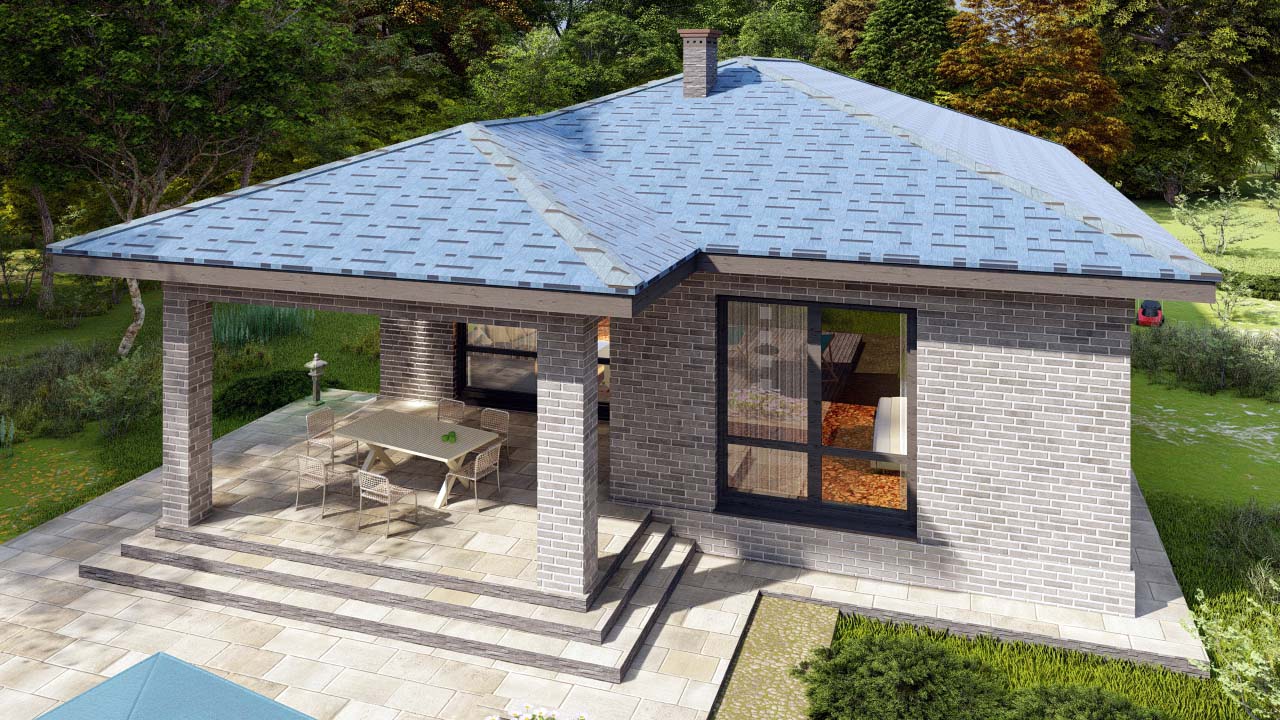

Кровля – чердачная четырёхскатная шатровая «конвертом»

О типовых конструкциях домов бренда ИНВАПОЛИС©, читайте на странице ПРОЕКТЫ ИЗ ПЕНОБЛОКОВ

СОСТАВ ГОТОВОГО ПРОЕКТА ДОМА

Документация разработана в типовом составе - паспорт для согласования в органах контроля за строительством, и строительно – конструктивный раздел (рабочая документация) для строительства «коробки».

Стоимость готового проекта дома

Цена готового (типового) комплекта чертежей - 43800 ₽
Пример готового проекта дома здесь... Состав комплекта может отличаться от примера.

ПОКУПКА И ДОСТАВКА ПРОЕКТА

Автор – БУТУСОВА Светлана Андреевна

Телефон: +7-916-627-8440

Email: invapolis@yandex.ru

заказать доставку проекта

Информация о порядке приобретения, образец договора на покупку проекта здесь...

Общая таблица цен на готовые проекты и дополнительные работы здесь...

Задать вопрос автору Вы можете на нашем канале ДЗЕН или в группе ВК

ПОДЕЛИТЬСЯ ПРОЕКТОМ В СОЦСЕТЯХ





Инваполис


КАТАЛОГ ГОТОВЫХ ПРОЕКТОВ
ПОПУЛЯРНЫЕ КАТЕГОРИИ:

  • • ПОЛНЫЙ КАТАЛОГ

  • • ОДНОЭТАЖНЫЕ

  • • С МАНСАРДОЙ

  • • ДВУХЭТАЖНЫЕ

  • • до 100 м2

  • • 101-150 м2

  • • 151-200 м2

  • • ИЗ БЛОКОВ

  • • ДЕРЕВЯННЫЕ

  • • ЭКОНОМ-КЛАСС

  • • УЗКИЕ

  • • АЛЬПИЙСКИЕ ДОМИКИ

  • • РУССКАЯ УСАДЬБА

Продажа типовой документации в Москве и доставка по РФ и СНГ.

ИНДИВИДУАЛЬНОЕ ПРОЕКТИРОВАНИЕ

  • • ЗАГОРОДНОЕ ЖИЛЬЁ

  • • РЕКОНСТРУКЦИЯ

  • • ЛАНДШАФТ И БЛАГОУСТРОЙСТВО

  • • УСАДЬБЫ И ПОМЕСТЬЯ

  • • ЧАСТНЫЕ ИНТЕРЬЕРЫ

  •

    ОБЩАЯ ИНФОРМАЦИЯ

    • • ЦЕНЫ

    • • КАК КУПИТЬ - ОПЛАТА, ДОСТАВКА

    • • ТИПОВОЙ СОСТАВ ЧЕРТЕЖЕЙ

    • • КОРРЕКТИРОВКА И АДАПТАЦИЯ

МЕДИА

  • • НАШ КОЛЛЕКТИВ

  • • ОФИС ИНВАПОЛИС

  • • ОТЗЫВЫ И ВОПРОСЫ

  • • СТАТЬИ АРХИТЕКТОРОВ



БЛОГ ИНВАПОЛИС в ДЗЕНе

ГРУППЫ В СОЦСЕТЯХ





КОНТАКТЫ

Адрес127276 Москва,
улица Ботаническая, 27
Телефон +7(495) 618-83-28
+7(916) 142-92-95
+7(916) 627-84-40
Email Email : invapolis@yandex.ru
Web : https://www.invapolis.ru/
Copyright© 2021 Архитектурное бюро Инваполис - авторские проекты рациональных домов. All rights reserved.
При использовании материалов сайта (изображений, текстов, таблиц) ссылка на сайт и указание авторства обязательны
